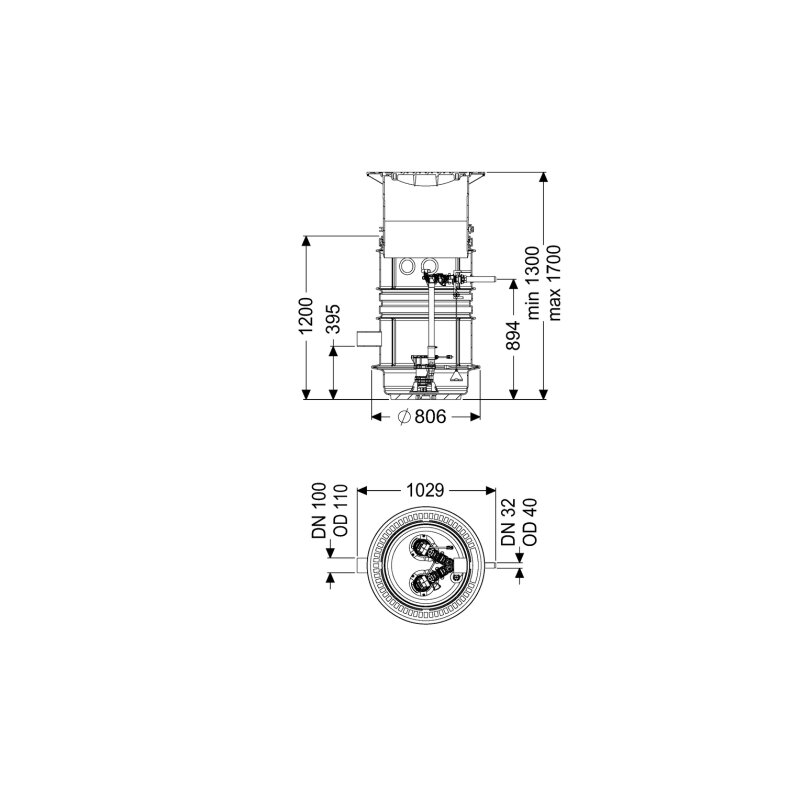

Kessel Aquapump Pumpstation Medium Duo 230v Gtf 600 S1, 1300-1750mm, Klasse B 125, Pneumatisch

Kessel Aquapump Pumpstation Medium Duo 230V GTF 600 S1, 1300-1750mm, Klasse B 125, pneumatisch Die Kessel Aquapump Pumpstation Medium Duo 230V GTF 600 S1 ist eine leistungsstarke Doppelanlage für die zuverlässige Entsorgung von fäkalienfreiem Abwasser. Ausgestattet mit zwei überflutbaren GTF 600 Pumpen und einer pneumatischen Niveauerfassung, ist sie für den Einbau ins Erdreich konzipiert. Die Pumpstation erfüllt die Belastungsklasse B 125 und bietet eine variable Einbautiefe von 1300 bis 1750 mm. Wie ist die Kessel Aquapump Pumpstation aufgebaut? Die Pumpstation ist mit einem robusten Schachtsystem LW 600 aus dauerhaft beständigem PE-LLD-Kunststoff ausgestattet. Dieses System verfügt über einen offenen Pumpenraum und bietet universale Anschlussmöglichkeiten. Schnellverschlüsse ermöglichen die einfache Entnahme der integrierten Komponenten. Die Doppelanlage ist für die Nassaufstellung konzipiert und beinhaltet einen integrierten Rückflussverhinderer. Sie ist für fäkalienfreies Abwasser ausgelegt und entspricht der Norm EN 12050-2. Die Auslieferung erfolgt als Modulbausatz zur bauseitigen Montage. Welche Leistung bieten die integrierten Pumpen? Die Pumpstation ist mit zwei überflutbaren GTF 600 Pumpen ausgestattet, die jeweils eine Leistungsaufnahme (P1) von 0,65 kW und eine Motorausgangsleistung (P2) von 0,4 kW aufweisen. Die Pumpen erreichen eine maximale Förderleistung von 12 m³/h und eine maximale Förderhöhe von 8 m bei einer Drehzahl von 2800 U/min. Sie sind für eine Betriebsspannung von 230 V und eine Netzfrequenz von 50 Hz ausgelegt. Mit der Schutzart IP 68 (3m) und der Isolationsklasse F sind die Pumpen robust und zuverlässig. Eine integrierte Temperaturüberwachung schützt die Pumpen, die für eine Förderguttemperatur von bis zu 40 °C im Dauerbetrieb geeignet sind. Die Netzanschlussleitung der Pumpen hat eine Länge von 10 m und ist mit einem codierten Stecker versehen. Wie wird die Pumpstation gesteuert und überwacht? Die Steuerung der Pumpstation erfolgt über ein Comfort Schaltgerät mit pneumatischer Niveauerfassung mittels Tauchglocke. Ein optischer Alarmgeber ist vorhanden. Das Schaltgerät besitzt die Schutzart IP 54 und ist mit einer GSM-Schnittstelle, einer USB-Schnittstelle, einer Logbuchfunktion, einer mehrzeiligen Displayanzeige sowie einer Batteriepufferung ausgestattet. Ein Selbstdiagnosesystem (SDS) ist ebenfalls integriert, um den Betrieb zu unterstützen. Ein potentialfreier Kontakt ist optional verfügbar. Welche Installationsmerkmale und Abmessungen sind relevant? Die Pumpstation ist für den Einbau ins Erdreich vorgesehen und verfügt über ein teleskopisches Aufsatzstück, das eine variable Einbautiefe von 1300 bis 1750 mm ermöglicht. Der waagerechte Druckabgang hat einen Nenndurchmesser von DN 32 (Rohraußendurchmesser 40 mm), während der Zulauf einen Nenndurchmesser von DN 100 (Rohraußendurchmesser 110 mm) mit einer Einlassöffnung aufweist. Anschlüsse für Kabelleerrohr und Entlüftungsleitung sind jeweils für DN 100 ausgelegt. Die lichte Weite des Behälters und des Einstiegs beträgt jeweils 600 mm. Die runde Abdeckplatte aus schwarzem Grauguss hat Abmessungen von 648 mm Länge und Breite sowie 103 mm Höhe. Sie ist unverriegelt und entspricht der Belastungsklasse B 125 nach EN 124. Die Grundwasserbeständigkeit ab Unterkante Bodenteil beträgt 2000 mm. Das Nettogewicht der Anlage beträgt 133 kg. Technische Daten Anlagenart: Doppelanlage Abwasserart: fäkalienfrei Einbautiefe: 1300 - 1750 mm Belastungsklasse: B 125 (EN 124) Anzahl Pumpen: 2 Leistung P1 pro Motor: 0,65 kW Max. Förderleistung: 12 m³/h Max. Förderhöhe: 8 m Schutzart Pumpe: IP 68 (3m) Betriebsspannung: 230 V Die Kessel Aquapump Pumpstation Medium Duo 230V GTF 600 S1 bietet eine leistungsstarke und zuverlässige Lösung für die Abwasserentsorgung. Mit zwei GTF 600 Pumpen, die jeweils eine Leistung P1 von 0,65 kW erreichen, und einer maximalen Förderleistung von 12 m³/h , ist das System für anspruchsvolle Anwendungen geeignet. Die robuste Bauweise, die variable Einbautiefe von 1300 bis 1750 mm und die Belastungsklasse B 125 stellen eine hohe Langlebigkeit und Anpassungsfähigkeit sicher. Produktspezifikation Hersteller-Warengruppe: WG Pumpentechnik Hersteller-Produktgruppe: Pumpstation Aqualift S - Serienartikel Hersteller-Artikelnummer: 824821B Nennstrom: 2,9 Baulänge: 806 Kabellänge: 10 Max. Volumenstrom: 12 Max. Förderhöhe: 8 Mit Entlüftung: ja Drehzahl: 2800 Umgebungstemperatur: 0 - 50 Elektrischer Anschluss: Anschlusskabel mit Stecker Bemessungsspannung: 207 - 253 Explosionsgeschützt: nein Frequenz: 50 Hz Schutzart (IP): IP68 Mit Kommunikationsschnittstelle RS-232: ja Mit Kommunikationsschnittstelle RS-485: nein Geeignet für Außeneinsatz: ja Aufgenommene Motorleistung (P1) pro Motor: 0,65 Motorausgangsleistung (P2): 0,4 Kommunikation: vorbereitet Nennbetriebsart: S1 Unterstützt Protokoll für Modbus RTU: nein Mit Schneidwerk: nein Anzahl der Einlassöffnungen: 1 Isolationsklasse nach IEC: F Anzahl der Pumpen: 2 Mediumtemperatur (Dauerb
