Kessel Aquapump Pumpstation Medium Duo 230v Gtf 600 S1, 800-1250mm, Klasse B 125, Pneumatisch

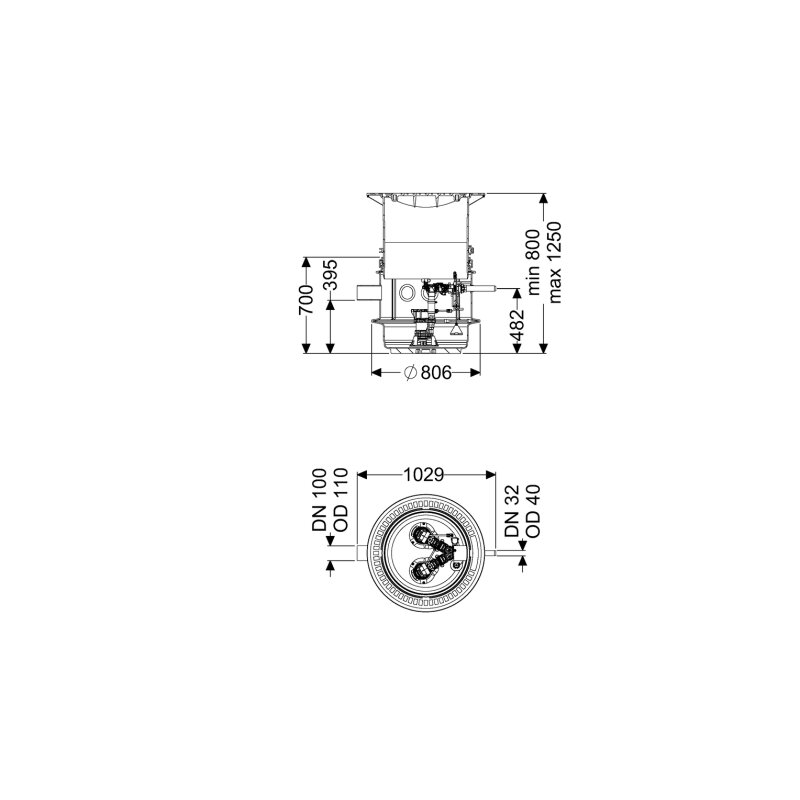

Kessel Aquapump Pumpstation Medium Duo 230V GTF 600 S1, 800-1250mm, Klasse B 125, pneumatisch Die Kessel Aquapump Pumpstation Medium Duo 230V GTF 600 S1 ist eine robuste Doppelanlage für die zuverlässige Entsorgung von fäkalienfreiem Abwasser. Konzipiert für den Einbau ins Erdreich, bietet sie eine flexible Einbautiefe von 800 bis 1250 mm . Ausgestattet mit zwei überflutbaren GTF 600 Pumpen und einer pneumatischen Niveauerfassung, erfüllt die Pumpstation die Belastungsklasse B 125 und die Norm EN 12050-2 . Wie ist die Pumpstation konstruiert und welche Materialien werden verwendet? Die Pumpstation ist als Doppelanlage für die Nassaufstellung konzipiert. Sie verfügt über ein Schachtsystem LW 600 aus dauerhaft beständigem PE-LLD-Kunststoff mit offenem Pumpenraum und universalen Anschlussmöglichkeiten. Ein integrierter Rückflussverhinderer ist vorhanden. Schnellverschlüsse ermöglichen die einfache Entnahme der integrierten Komponenten. Die Einbautiefe ist teleskopisch von 800 bis 1250 mm verstellbar. Die Abdeckung ist eine runde Abdeckplatte aus schwarzem Grauguss mit den Maßen 648 x 648 mm und einer Höhe von 103 mm. Sie ist unverriegelt und entspricht der Belastungsklasse B 125 gemäß EN 124 . Welche Leistung bieten die integrierten Pumpen? Die Pumpstation ist mit zwei überflutbaren GTF 600 Pumpen ausgestattet. Jede Pumpe erbringt eine Motorleistung (P1) von 0,65 kW und eine Ausgangsleistung (P2) von 0,4 kW . Die Pumpen arbeiten mit einer Betriebsspannung von 230 V und erreichen eine Drehzahl von 2800 U/min . Eine maximale Förderleistung von 12 m³/h und eine maximale Förderhöhe von 8 m sind möglich. Die Pumpen sind mit einem Freistromrad versehen und verfügen über eine integrierte Temperaturüberwachung. Die Schutzart der Pumpen ist IP 68 (3m) für eine Tauchtiefe bis 3 Meter. Die maximale Förderguttemperatur im Dauerbetrieb beträgt 40 °C . Welche Funktionen bietet die Steuerung der Pumpstation? Die Steuerung der Pumpstation erfolgt über ein Comfort-Schaltgerät mit pneumatischer Niveauerfassung mittels Tauchglocke. Das Schaltgerät ist mit einem optischen Alarmgeber ausgestattet und bietet eine mehrzeilige Displayanzeige sowie eine Logbuchfunktion. Es ist nach Schutzart IP 54 klassifiziert und arbeitet mit einer Netzfrequenz von 50 Hz bei 230 V Betriebsspannung. Eine GSM-Schnittstelle und eine USB-Schnittstelle sind integriert. Ein Selbstdiagnosesystem (SDS) und eine Batteriepufferung sind ebenfalls vorhanden, um eine zuverlässige Überwachung und Steuerung zu ermöglichen. Ein potentialfreier Kontakt ist optional verfügbar. Welche Anschluss- und Installationsmerkmale sind zu beachten? Die Pumpstation ist für den Anschluss an ein Kabelleerrohr mit DN 100 und eine Entlüftungsleitung mit DN 100 ausgelegt. Der Druckabgang erfolgt waagrecht mit einem Nenndurchmesser von DN 32 (Außendurchmesser 40 mm). Der Zulauf hat eine Nennweite von DN 100 (Außendurchmesser 110 mm). Die Anlage ist für Nassaufstellung konzipiert und wird als Modulbausatz zur bauseitigen Montage geliefert. Die Grundwasserbeständigkeit beträgt 2000 mm ab Unterkante Bodenteil. Technische Daten Anlagenart: Doppelanlage Abwasserart: fäkalienfrei Einbautiefe: 800 - 1250 mm Belastungsklasse: B 125 (EN 124) Anzahl Pumpen: 2 Pumpe: GTF 600 Leistung P1 pro Pumpe: 0,65 kW Förderleistung max.: 12 m³/h Förderhöhe max.: 8 m Schutzart Pumpe: IP 68 (3m) Niveauerfassung: pneumatisch Gewicht netto: 130 kg Die Kessel Aquapump Pumpstation Medium Duo 230V GTF 600 S1 stellt eine robuste und effiziente Lösung für die Entsorgung von fäkalienfreiem Abwasser dar. Mit ihrer flexiblen Einbautiefe von 800 bis 1250 mm und den zwei leistungsstarken GTF 600 Pumpen, die eine Förderleistung von bis zu 12 m³/h und eine Förderhöhe von 8 m erreichen, ist sie optimal für den Einbau ins Erdreich geeignet. Die intelligente Steuerung mit pneumatischer Niveauerfassung und vielfältigen Schnittstellen sorgt für einen sicheren und komfortablen Betrieb. Produktspezifikation Hersteller-Warengruppe: WG Pumpentechnik Hersteller-Produktgruppe: Pumpstation Aqualift S - Serienartikel Hersteller-Artikelnummer: 824811B Nennstrom: 2,9 Baulänge: 806 Kabellänge: 10 Max. Volumenstrom: 12 Max. Förderhöhe: 8 Mit Entlüftung: ja Drehzahl: 2800 Umgebungstemperatur: 0 - 50 Elektrischer Anschluss: Anschlusskabel mit Stecker Bemessungsspannung: 207 - 253 Explosionsgeschützt: nein Frequenz: 50 Hz Schutzart (IP): IP68 Mit Kommunikationsschnittstelle RS-232: ja Mit Kommunikationsschnittstelle RS-485: nein Geeignet für Außeneinsatz: ja Aufgenommene Motorleistung (P1) pro Motor: 0,65 Motorausgangsleistung (P2): 0,4 Kommunikation: vorbereitet Nennbetriebsart: S1 Unterstützt Protokoll für Modbus RTU: nein Mit Schneidwerk: nein Anzahl der Einlassöffnungen: 1 Isolationsklasse nach IEC: F Anzahl der Pumpen: 2 Mediumtemperatur (Dauerbetrieb): 40 Geeignet für Fäkalien: nein Mit Rückschlagklappe: ja Anschluss Einlassseite: Rohrende Nenndurchmesser, Anschluss Einlassseite: DN 100 Nenndurchmesser, Anschluss Auslassseite: DN 32 Roh
