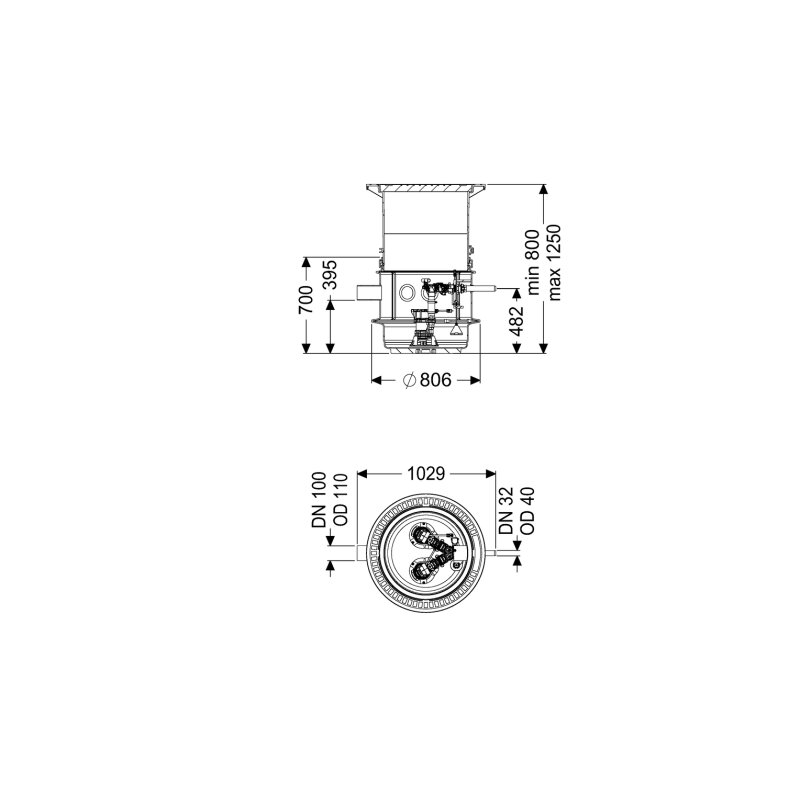

Kessel Aquapump Pumpstation Medium Duo 230v Gtf 600 S1, 800-1250mm, Klasse D 400, Pneumatisch

Kessel Aquapump Pumpstation Medium Duo 230V GTF 600 S1, 800-1250mm, Klasse D 400, pneumatisch Die KESSEL Aquapump Pumpstation Medium Duo 230V GTF 600 S1 ist eine robuste Doppelanlage für fäkalienfreies Abwasser. Sie ist für den Einbau ins Erdreich konzipiert und bietet eine variable Einbautiefe von 800 bis 1250 mm. Mit der Belastungsklasse D 400 (nach EN 124) ist die Pumpstation auch für Verkehrsflächen geeignet. Die Ausstattung mit zwei überflutbaren GTF 600 Pumpen und einer pneumatischen Niveauerfassung stellt einen zuverlässigen Betrieb sicher. Welche Konstruktionsmerkmale zeichnen die Pumpstation aus? Die Pumpstation ist als Modulbausatz zur bauseitigen Montage konzipiert und verfügt über ein Schachtsystem LW 600 aus dauerhaft beständigem Kunststoff (PE-LLD) mit offenem Pumpenraum und universalen Anschlussmöglichkeiten. Schnellverschlüsse ermöglichen die einfache Entnahme der integrierten Komponenten. Ein integrierter Rückflussverhinderer und ein waagrechter Druckabgang sind vorhanden. Die Anlage ist für die Nassaufstellung ausgelegt und entspricht der Norm EN 12050-2. Die runde Abdeckplatte aus Grauguss mit Betonfüllung in schwarzer Farbe misst 680 mm in Länge und Breite sowie 50 mm in der Höhe und ist unverriegelt. Sie erfüllt die Belastungsklasse D 400 nach EN 124. Welche Pumpen und Förderleistungen sind in der Pumpstation integriert? Die Pumpstation ist mit zwei überflutbaren GTF 600 Pumpen ausgestattet, die jeweils eine Motorleistung (P1) von 0,65 kW und eine Motorausgangsleistung (P2) von 0,4 kW besitzen. Die Pumpen arbeiten mit einer Drehzahl von 2800 U/min im Dauerbetrieb (S1) und sind für eine maximale Förderhöhe von 8 m sowie eine maximale Förderleistung von 12 m³/h ausgelegt. Die Schutzart der Pumpen ist IP 68 (3m), die Isolationsklasse F und die Schutzklasse I. Sie verfügen über eine integrierte Temperaturüberwachung und ein Freistromrad. Die Anschlussleitung der Pumpen ist 10 m lang und mit einem codierten Stecker versehen. Wie erfolgt die Steuerung und Überwachung der Pumpstation? Die Steuerung erfolgt über ein Schaltgerät Comfort mit einer pneumatischen Niveauerfassung mittels Tauchglocke und einem optischen Alarmgeber. Das Schaltgerät bietet eine Schutzart von IP 54 und arbeitet mit einer Betriebsspannung von 230 V bei 50 Hz. Es ist mit einer GSM- und USB-Schnittstelle ausgestattet, unterstützt eine Logbuchfunktion, eine mehrzeilige Displayanzeige sowie eine Batteriepufferung. Ein Selbstdiagnosesystem (SDS) ist ebenfalls integriert. Optional ist ein potentialfreier Kontakt verfügbar. Welche Anschluss- und Einbaumerkmale sind zu beachten? Die Pumpstation ist für den Anschluss an fäkalienfreies Abwasser ausgelegt und verfügt über einen waagerechten Druckabgang mit einem Nenndurchmesser von DN 32 (Außendurchmesser 40 mm). Der Zulauf hat eine Nennweite von DN 100 (Außendurchmesser 110 mm) und ist als Rohrende ausgeführt. Die Anlage ist für eine Nassaufstellung im Erdreich konzipiert und bietet eine Grundwasserbeständigkeit ab Unterkante Bodenteil von 2000 mm. Die Einbautiefe ist variabel durch ein teleskopisches Aufsatzstück, das die Höhenverstellbarkeit ermöglicht. Technische Daten Anlagenart: Doppelanlage Abwasserart: fäkalienfrei Einbautiefe: 800 - 1250 mm Belastungsklasse: D 400 (EN 124) Anzahl Pumpen: 2 Motorleistung (P1) pro Pumpe: 0,65 kW Max. Förderleistung: 12 m³/h Max. Förderhöhe: 8 m Schutzart Pumpe: IP 68 (3m) Betriebsspannung: 230 V Die KESSEL Aquapump Pumpstation Medium Duo 230V GTF 600 S1 ist eine leistungsstarke und zuverlässige Lösung für die Entsorgung von fäkalienfreiem Abwasser. Mit zwei GTF 600 Pumpen, einer maximalen Förderleistung von 12 m³/h und einer Förderhöhe von 8 m ist sie für anspruchsvolle Anwendungen im Erdreich geeignet. Die robuste Bauweise und die intelligente Steuerung mit pneumatischer Niveauerfassung und vielfältigen Kommunikationsschnittstellen stellen einen sicheren und effizienten Betrieb sicher. Lieferumfang 1x KESSEL Aquapump Pumpstation Medium Duo 2x Pumpe GTF 600 Produktspezifikation Hersteller-Warengruppe: WG Pumpentechnik Hersteller-Produktgruppe: Pumpstation Aqualift S - Serienartikel Hersteller-Artikelnummer: 824811D Nennstrom: 2,9 Baulänge: 806 Kabellänge: 10 Max. Volumenstrom: 12 Max. Förderhöhe: 8 Mit Entlüftung: ja Drehzahl: 2800 Umgebungstemperatur: 0 - 50 Elektrischer Anschluss: Anschlusskabel mit Stecker Bemessungsspannung: 207 - 253 Explosionsgeschützt: nein Frequenz: 50 Hz Schutzart (IP): IP68 Mit Kommunikationsschnittstelle RS-232: ja Mit Kommunikationsschnittstelle RS-485: nein Geeignet für Außeneinsatz: ja Aufgenommene Motorleistung (P1) pro Motor: 0,65 Motorausgangsleistung (P2): 0,4 Kommunikation: vorbereitet Nennbetriebsart: S1 Unterstützt Protokoll für Modbus RTU: nein Mit Schneidwerk: nein Anzahl der Einlassöffnungen: 1 Isolationsklasse nach IEC: F Anzahl der Pumpen: 2 Mediumtemperatur (Dauerbetrieb): 40 Geeignet für Fäkalien: nein Mit Rückschlagklappe: ja Anschluss Einlassseite: Rohrende Nenndurchmesser, Anschluss Einlassseit
