Kessel Aquapump Pumpstation Medium Mono 230v Gtf 1200, 1300-1750mm, Klasse D 400, Mechanisch

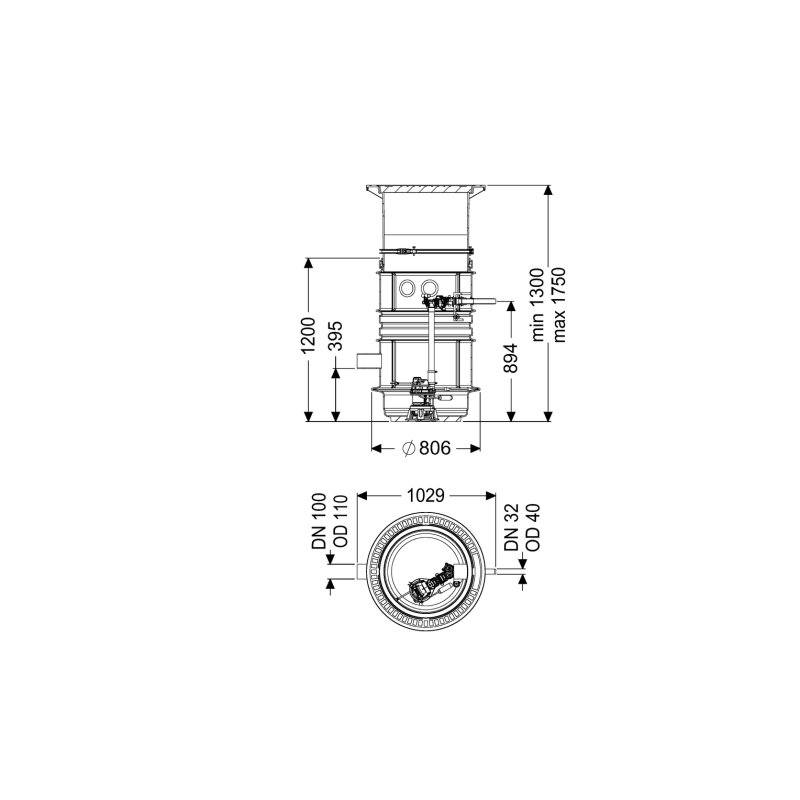

Kessel Aquapump Pumpstation Medium Mono 230V GTF 1200, 1300-1750mm, Klasse D 400, mechanisch Die Kessel Aquapump Pumpstation Medium Mono 230V GTF 1200 ist eine robuste und zuverlässige Einzelanlage für die Entsorgung von fäkalienfreiem Abwasser. Sie ist für den Einbau ins Erdreich konzipiert und bietet eine variable Einbautiefe von 1300 bis 1750 mm. Ausgestattet mit einer überflutbaren GTF 1200 Pumpe und mechanischer Niveauerfassung, erfüllt sie die Belastungsklasse D 400 und ist somit auch für Bereiche mit hoher Verkehrsbelastung geeignet. Wie ist die Pumpstation aufgebaut und welche Materialien werden verwendet? Die Pumpstation besteht aus einem Schachtsystem LW 600 aus dauerhaft beständigem Kunststoff (PE-LLD) mit einem offenen Pumpenraum und universalen Anschlussmöglichkeiten. Die runde Abdeckplatte aus Grauguss mit Betonfüllung in schwarzer Farbe erfüllt die Belastungsklasse D 400 nach EN 124. Die Abdeckung misst 680 mm in Länge und Breite sowie 50 mm in der Höhe und ist unverriegelt. Schnellverschlüsse ermöglichen eine einfache Entnahme der integrierten Komponenten. Welche technischen Eigenschaften und Anschlussmöglichkeiten bietet die Pumpstation? Als Einzelanlage (Mono) verfügt die Pumpstation über einen waagerechten Druckabgang mit einem Nenndurchmesser von DN 32 (Außendurchmesser 40 mm). Der Zulauf ist als Rohrende ausgeführt und hat eine Nennweite von DN 150 (Außendurchmesser 160 mm). Durchgangsdichtungen für Kabelleerrohr und Entlüftungsleitung sind jeweils DN 100. Die Pumpstation ist grundwasserbeständig bis 2000 mm ab Unterkante Bodenteil und verfügt über ein teleskopisches Aufsatzstück zur Höhenverstellung. Welche Pumpe ist integriert und welche Leistungsdaten sind relevant? Die integrierte überflutbare GTF 1200 Pumpe erreicht eine maximale Förderleistung von 15,5 m³/h bei einer maximalen Förderhöhe von 9 m. Die Pumpe arbeitet mit einer Drehzahl von 2650 U/min und einer aufgenommenen Motorleistung (P1) von 1,4 kW sowie einer Motorausgangsleistung (P2) von 0,84 kW. Die Betriebsspannung beträgt 230 V bei einem Nennstrom von 6,2 A. Ausgestattet mit einem Freistromlaufrad, bietet die Pumpe die Schutzart IP 68 (bis 3 m) und eine integrierte Temperaturüberwachung. Die maximale Förderguttemperatur im Dauerbetrieb liegt bei 40 °C. Wie erfolgt die Steuerung und Niveauerfassung der Pumpstation? Die Pumpstation verfügt über eine mechanische Niveauerfassung mittels Schwimmerschalter. Die Pumpensteuerung ist auf eine Nassaufstellung ausgelegt und erfolgt über eine Betriebsspannung von 230 V mit einem 2-poligen Schuko-Anschluss. Die Anschlussleitung der Pumpe ist 10 m lang, während die Netzanschlussleitung des Schaltgeräts 1,4 m misst. Welche Normen und Einsatzbereiche sind relevant für die Pumpstation? Die Pumpstation entspricht der Norm EN 12050-2 und ist für fäkalienfreies Abwasser ausgelegt. Sie ist für den Außeneinsatz geeignet und wird als Modulbausatz zur bauseitigen Montage geliefert. Die Belastungsklasse D 400 erlaubt den Einsatz in Bereichen mit hoher Verkehrsbelastung, beispielsweise auf Straßen oder Parkplätzen. Technische Daten Einbautiefe: 1300 - 1750 mm Belastungsklasse: D 400 (EN 124) Pumpentyp: GTF 1200 Max. Förderleistung: 15,5 m³/h Max. Förderhöhe: 9 m Motorleistung (P1): 1,4 kW Betriebsspannung: 230 V Nennstrom: 6,2 A Schutzart Pumpe: IP 68 (3 m) Abdeckung Material: Grauguss mit Betonfüllung Die Kessel Aquapump Pumpstation Medium Mono 230V GTF 1200 bietet eine robuste und effiziente Lösung für die Entsorgung von fäkalienfreiem Abwasser im Erdreich. Mit ihrer überflutbaren GTF 1200 Pumpe, die eine maximale Förderleistung von 15,5 m³/h und eine Motorleistung von 1,4 kW erreicht, sowie der mechanischen Niveauerfassung, ist sie für anspruchsvolle Anwendungen konzipiert. Die hohe Belastungsklasse D 400 und die flexible Einbautiefe von 1300 bis 1750 mm unterstreichen die Anpassungsfähigkeit und Langlebigkeit dieses Systems. Lieferumfang 1x Kessel Aquapump Pumpstation Medium Mono 1x Pumpe GTF 1200 Produktspezifikation Hersteller-Warengruppe: WG Pumpentechnik Hersteller-Produktgruppe: Pumpstation Aqualift S - Serienartikel Hersteller-Artikelnummer: 827820D Nennstrom: 6,2 Baulänge: 806 Kabellänge: 10 Max. Volumenstrom: 15,5 Max. Förderhöhe: 9 Mit Entlüftung: ja Drehzahl: 2650 Umgebungstemperatur: 0 - 50 Elektrischer Anschluss: Anschlusskabel mit Stecker Bemessungsspannung: 207 - 253 Explosionsgeschützt: nein Schutzart (IP): IP68 Geeignet für Außeneinsatz: ja Aufgenommene Motorleistung (P1) pro Motor: 1,4 Motorausgangsleistung (P2): 0,84 Nennbetriebsart: S3 Mit Schneidwerk: nein Anzahl der Einlassöffnungen: 1 Isolationsklasse nach IEC: F Anzahl der Pumpen: 1 Mediumtemperatur (Dauerbetrieb): 40 Geeignet für Fäkalien: nein Mit Rückschlagklappe: ja Anschluss Einlassseite: Rohrende Nenndurchmesser, Anschluss Einlassseite: DN 150 Nenndurchmesser, Anschluss Auslassseite: DN 32 Rohraußendurchmesser, Anschluss Einlassseite: 160 Rohraußendurchmesser, Anschluss Auslassseite: 40 Trinkwasserkonform nach UBA:
