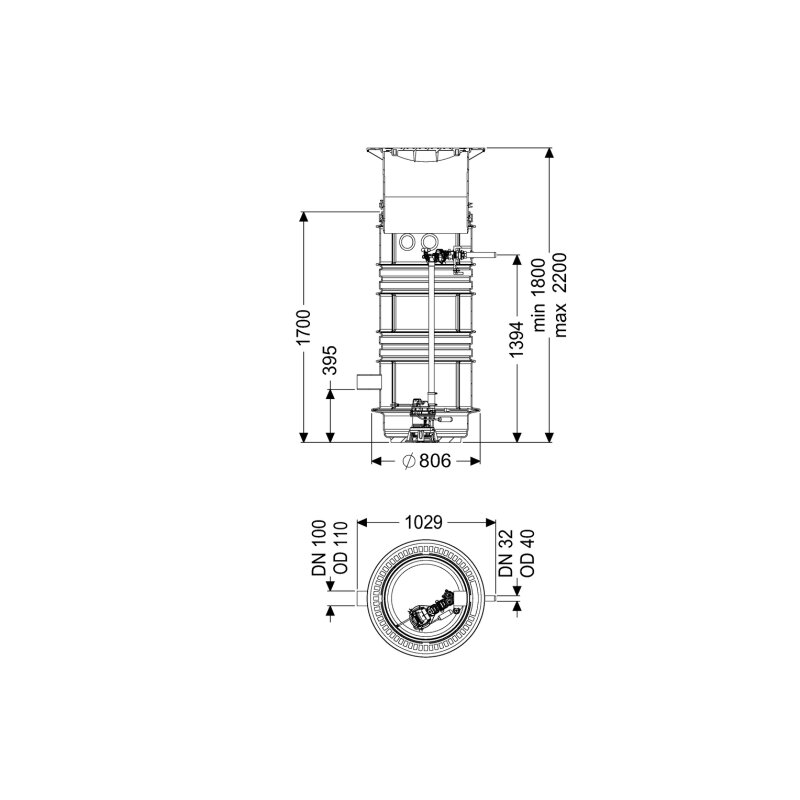

Kessel Aquapump Pumpstation Medium Mono 230v Gtf 1200, 1800-2250mm, Klasse B 125, Mechanisch

Kessel Aquapump Pumpstation Medium Mono 230V GTF 1200, 1800-2250mm, Klasse B 125, mechanisch Die Kessel Aquapump Pumpstation Medium Mono 230V GTF 1200 ist eine robuste und effiziente Lösung für die Entsorgung von fäkalienfreiem Abwasser. Sie ist für den Einbau ins Erdreich konzipiert und bietet eine flexible Einbautiefe von 1800 bis 2250 mm. Ausgestattet mit einer überflutbaren GTF 1200 Pumpe und einer mechanischen Niveauerfassung, ist sie für eine Belastungsklasse von B 125 ausgelegt und arbeitet mit einer Betriebsspannung von 230 V. Wie ist die Kessel Aquapump Pumpstation aufgebaut? Die Pumpstation besteht aus einem Schachtsystem LW 600 aus dauerhaft beständigem Kunststoff (PE-LLD) mit offenem Pumpenraum und universalen Anschlussmöglichkeiten. Schnellverschlüsse ermöglichen die einfache Entnahme der integrierten Komponenten. Die Anlage wird als Modulbausatz zur bauseitigen Montage geliefert und verfügt über eine runde Abdeckplatte aus schwarzem Grauguss. Diese Abdeckung misst 648 mm in Länge und Breite sowie 103 mm in Höhe und entspricht der Belastungsklasse B 125 nach EN 124. Welche technischen Merkmale und Anschlüsse bietet die Pumpstation? Als Einzelanlage (Mono) konzipiert, verfügt die Pumpstation über einen Zulauf mit einer Nennweite von DN 150 (Rohraußendurchmesser 160 mm) und einen waagerechten Druckabgang DN 32 (Rohraußendurchmesser 40 mm). Durchgangsdichtungen für Kabelleerrohr und Entlüftungsleitung sind jeweils für DN 100 ausgelegt. Der Abstand der Rohrmitte des Auslaufs zum Behälterboden beträgt 1394 mm, während der Zulauf bei 455 mm liegt. Die lichte Weite des Behälters und des Einstiegs beträgt jeweils 600 mm. Die Pumpstation ist grundwasserbeständig bis 2000 mm ab Unterkante Bodenteil und eignet sich für den Außeneinsatz. Welche Leistung und Ausstattung bietet die GTF 1200 Pumpe? Die Pumpstation ist mit einer überflutbaren GTF 1200 Pumpe ausgestattet, die eine maximale Förderleistung von 15,5 m³/h und eine maximale Förderhöhe von 9 m erreicht. Die Pumpe arbeitet mit einer Drehzahl von 2650 U/min und einer aufgenommenen Motorleistung (P1) von 1,4 kW bei einer Motorausgangsleistung (P2) von 0,84 kW. Die Betriebsspannung beträgt 230 V, der Nennstrom liegt bei 6,2 A. Eine integrierte Temperaturüberwachung ist vorhanden. Die Pumpe ist nach Schutzart IP 68 (3m) ausgeführt, besitzt die Isolationsklasse F und Schutzklasse I. Die Anschlussleitung der Pumpe ist 10 m lang und mit einem 2-poligen Stecker ausgestattet. Das Laufrad ist vom Typ Freistromrad, und die erforderliche Absicherung der Pumpe beträgt C 16 A. Die maximale Förderguttemperatur im Dauerbetrieb liegt bei 40 °C. Wie erfolgt die Steuerung und Niveauerfassung? Die Niveauerfassung der Pumpstation erfolgt mechanisch mittels eines Schwimmerschalters. Die Pumpensteuerung ist ebenfalls mit einer Betriebsspannung von 230 V ausgelegt. Das Schaltgerät verfügt über eine 1,4 m lange Anschlussleitung, die mit einem 2-poligen Stecker versehen ist, was eine flexible Installation ermöglicht. Technische Daten Einbautiefe: 1800 - 2250 mm Belastungsklasse: B 125 (EN 124) Abdeckung Material: Grauguss Pumpentyp: GTF 1200 Max. Förderleistung: 15,5 m³/h Max. Förderhöhe: 9 m Motorleistung (P1): 1,4 kW Betriebsspannung: 230 V Schutzart Pumpe: IP 68 (3m) Nennstrom: 6,2 A Die Kessel Aquapump Pumpstation Medium Mono 230V GTF 1200 stellt eine robuste und effiziente Lösung für die Ableitung von fäkalienfreiem Abwasser dar. Mit ihrer flexiblen Einbautiefe von 1800 bis 2250 mm, der leistungsstarken 1,4 kW Pumpe und der Belastungsklasse B 125 ist sie optimal für den Einbau ins Erdreich geeignet und sichert einen zuverlässigen Betrieb. Produktspezifikation Hersteller-Warengruppe: WG Pumpentechnik Hersteller-Produktgruppe: Pumpstation Aqualift S - Serienartikel Hersteller-Artikelnummer: 827830B Nennstrom: 6,2 Baulänge: 806 Kabellänge: 10 Max. Volumenstrom: 15,5 Max. Förderhöhe: 9 Mit Entlüftung: ja Drehzahl: 2650 Umgebungstemperatur: 0 - 50 Elektrischer Anschluss: Anschlusskabel mit Stecker Bemessungsspannung: 207 - 253 Explosionsgeschützt: nein Schutzart (IP): IP68 Geeignet für Außeneinsatz: ja Aufgenommene Motorleistung (P1) pro Motor: 1,4 Motorausgangsleistung (P2): 0,84 Nennbetriebsart: S3 Mit Schneidwerk: nein Anzahl der Einlassöffnungen: 1 Isolationsklasse nach IEC: F Anzahl der Pumpen: 1 Mediumtemperatur (Dauerbetrieb): 40 Geeignet für Fäkalien: nein Mit Rückschlagklappe: ja Anschluss Einlassseite: Rohrende Nenndurchmesser, Anschluss Einlassseite: DN 150 Nenndurchmesser, Anschluss Auslassseite: DN 32 Rohraußendurchmesser, Anschluss Einlassseite: 160 Rohraußendurchmesser, Anschluss Auslassseite: 40 Trinkwasserkonform nach UBA: Ja
