Kessel Aquapump Pumpstation Medium Mono 230v Gtf 1200, 1800-2250mm, Klasse D 400, Mechanisch

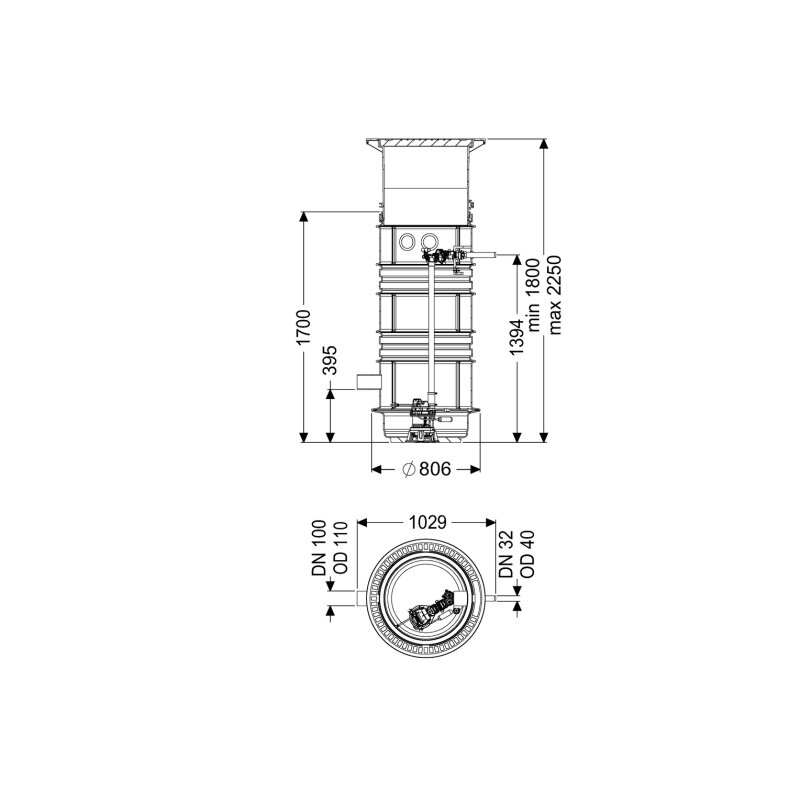

Kessel Aquapump Pumpstation Medium Mono 230V GTF 1200, 1800-2250mm, Klasse D 400, mechanisch Die Kessel Aquapump Pumpstation Medium Mono 230V GTF 1200 ist eine zuverlässige Pumpstation für fäkalienfreies Abwasser mit einer Belastungsklasse D 400. Sie eignet sich für den Einbau ins Erdreich und ist mit einer überflutbaren GTF 1200 Pumpe ausgestattet. Die Einbautiefe liegt zwischen 1800 und 2250 mm. Typische Einsatzbereiche sind Anwendungen, bei denen fäkalienfreies Abwasser sicher und effizient gefördert werden muss. Wie ist die Pumpstation aufgebaut und welche Materialien werden verwendet? Die Pumpstation ist als Einzelanlage für die Nassaufstellung und den Einbau ins Erdreich konzipiert. Sie besteht aus einem Schachtsystem LW 600 aus dauerhaft beständigem Kunststoff (PE-LLD), das als Sammelbehälter dient und einen offenen Pumpenraum sowie universale Anschlussmöglichkeiten bietet. Ein integrierter Rückflussverhinderer ist vorhanden. Die runde Abdeckplatte aus Grauguss mit Betonfüllung in Schwarz misst 680 mm in Länge und Breite sowie 50 mm in Höhe und ist unverriegelt. Sie erfüllt die Belastungsklasse D 400 nach EN 124. Die Anlage wird als Modulbausatz zur bauseitigen Montage geliefert, wobei Schnellverschlüsse die einfache Entnahme der integrierten Komponenten ermöglichen. Welche technischen Eigenschaften und Anschlussmöglichkeiten bietet die Pumpstation? Die Pumpstation verfügt über einen waagerechten Druckabgang mit einem Nenndurchmesser von DN 32 und einem Rohraußendurchmesser von 40 mm. Der Zulauf hat eine Nennweite von DN 150 und einen Rohraußendurchmesser von 160 mm, ausgeführt als Rohrende. Für Kabelleerrohr und Entlüftungsleitung sind Durchgangsdichtungen von jeweils DN 100 vorhanden. Die Grundwasserbeständigkeit ab Unterkante Bodenteil beträgt 2000 mm. Welche Pumpentechnik und Leistungsdaten sind integriert? Die Pumpstation ist mit einer überflutbaren GTF 1200 Pumpe ausgestattet, die eine maximale Förderleistung von 15,5 m³/h und eine maximale Förderhöhe von 9 m erreicht. Die Pumpe arbeitet mit einer Drehzahl von 2650 U/min und einer aufgenommenen Motorleistung (P1) von 1,4 kW sowie einer Motorausgangsleistung (P2) von 0,84 kW. Die Betriebsspannung beträgt 230 V bei einem Nennstrom von 6,2 A. Die Pumpe ist mit einem Freistromrad ausgestattet, verfügt über die Schutzart IP 68 (3m) und eine integrierte Temperaturüberwachung. Die maximale Förderguttemperatur im Dauerbetrieb liegt bei 40 °C. Die Anschlussleitung der Pumpe ist 10 m lang und vom Typ H07RN-F 3G 1,0 mm². Wie erfolgt die Steuerung und der elektrische Anschluss? Die Pumpensteuerung erfolgt über einen mechanischen Schwimmerschalter zur Niveauerfassung. Die Betriebsspannung der Steuerung beträgt 230 V. Der elektrische Anschluss erfolgt über ein Anschlusskabel mit Schuko 2-poligem Stecker. Die Länge der Netzanschlussleitung des Schaltgeräts beträgt 1,4 m. Die Pumpe ist für den Betrieb mit einer Absicherung von C 16 A ausgelegt und entspricht der Isolationsklasse F sowie Schutzklasse I. Technische Daten Einbautiefe: 1800 - 2250 mm Belastungsklasse: D 400 (EN 124) Abwasserart: fäkalienfrei Max. Förderleistung: 15,5 m³/h Max. Förderhöhe: 9 m Aufgenommene Motorleistung (P1): 1,4 kW Nennstrom: 6,2 A Schutzart Pumpe: IP 68 (3m) Max. Förderguttemperatur: 40 °C Betriebsspannung: 230 V Die Kessel Aquapump Pumpstation Medium Mono 230V GTF 1200 stellt eine robuste und leistungsfähige Lösung für die Förderung von fäkalienfreiem Abwasser dar. Mit ihrer hohen Belastungsklasse D 400, der leistungsstarken GTF 1200 Pumpe und der flexiblen Einbautiefe von 1800 bis 2250 mm ist sie für vielfältige Anwendungen im Erdreich geeignet und ermöglicht eine sichere und effiziente Abwasserentsorgung. Produktspezifikation Hersteller-Warengruppe: WG Pumpentechnik Hersteller-Produktgruppe: Pumpstation Aqualift S - Serienartikel Hersteller-Artikelnummer: 827830D Nennstrom: 6,2 Baulänge: 806 Kabellänge: 10 Max. Volumenstrom: 15,5 Max. Förderhöhe: 9 Mit Entlüftung: ja Drehzahl: 2650 Umgebungstemperatur: 0 - 50 Elektrischer Anschluss: Anschlusskabel mit Stecker Bemessungsspannung: 207 - 253 Explosionsgeschützt: nein Schutzart (IP): IP68 Geeignet für Außeneinsatz: ja Aufgenommene Motorleistung (P1) pro Motor: 1,4 Motorausgangsleistung (P2): 0,84 Nennbetriebsart: S3 Mit Schneidwerk: nein Anzahl der Einlassöffnungen: 1 Isolationsklasse nach IEC: F Anzahl der Pumpen: 1 Mediumtemperatur (Dauerbetrieb): 40 Geeignet für Fäkalien: nein Mit Rückschlagklappe: ja Anschluss Einlassseite: Rohrende Nenndurchmesser, Anschluss Einlassseite: DN 150 Nenndurchmesser, Anschluss Auslassseite: DN 32 Rohraußendurchmesser, Anschluss Einlassseite: 160 Rohraußendurchmesser, Anschluss Auslassseite: 40 Trinkwasserkonform nach UBA: Ja
