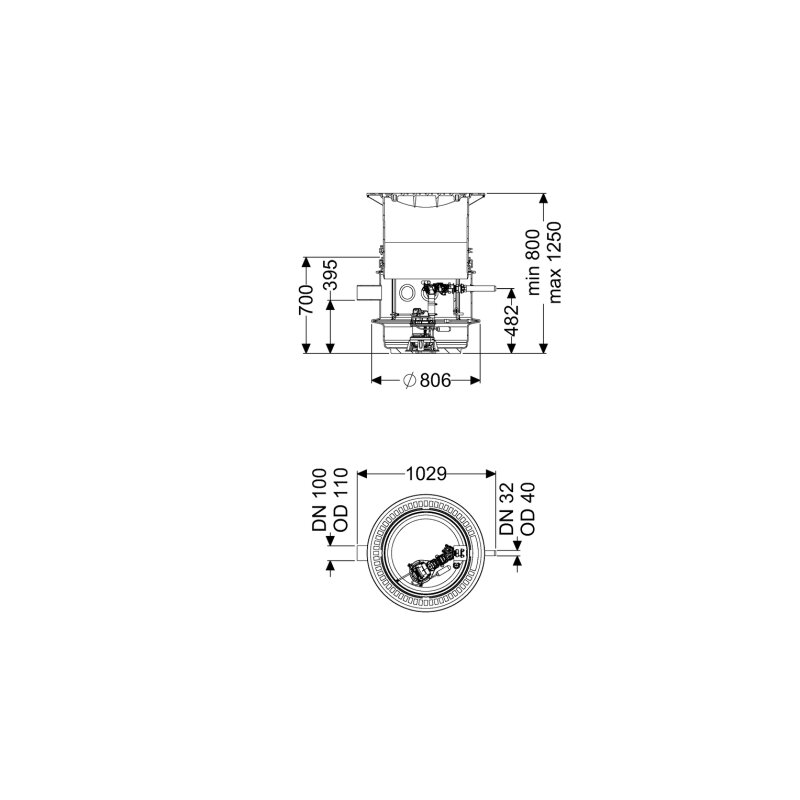

Kessel Aquapump Pumpstation Medium Mono 230v Gtf 1200, 800-1250mm, Klasse B 125, Mechanisch

Kessel Aquapump Pumpstation Medium Mono 230V GTF 1200, 800-1250mm, Klasse B 125, mechanisch Die Kessel Aquapump Pumpstation Medium Mono 230V GTF 1200 ist eine robuste und effiziente Lösung für die Entsorgung von fäkalienfreiem Abwasser. Sie ist für den Einbau ins Erdreich konzipiert und bietet eine flexible Einbautiefe von 800 bis 1250 mm. Ausgestattet mit einer überflutbaren GTF 1200 Pumpe und einer mechanischen Niveauerfassung, erfüllt sie die Belastungsklasse B 125 und ist somit für Bereiche mit leichter Verkehrsbelastung geeignet. Wie ist die Kessel Aquapump Pumpstation konstruiert und welche Materialien werden verwendet? Die Pumpstation ist als Einzelanlage für die Nassaufstellung ausgelegt und verfügt über ein Schachtsystem LW 600 aus dauerhaft beständigem PE-LLD Kunststoff. Der offene Pumpenraum ermöglicht universale Anschlussmöglichkeiten, während Schnellverschlüsse die einfache Entnahme der integrierten Komponenten sicherstellen. Ein integrierter Rückflussverhinderer und ein waagrechter Druckabgang sind vorhanden. Die Konstruktion entspricht der Norm EN 12050-2 und ist für den Einbau ins Erdreich vorgesehen. Die Lieferung erfolgt als Modulbausatz zur bauseitigen Montage in schwarzer Farbe. Die Abdeckung ist eine runde Graugussplatte in schwarzer Farbe mit den Maßen 648 mm Länge, 648 mm Breite und einer Höhe von 103 mm. Sie ist unverriegelt und erfüllt die Belastungsklasse B 125 gemäß EN 124. Welche technischen Merkmale und Anschlussmöglichkeiten bietet die Pumpstation? Die Pumpstation bietet eine Grundwasserbeständigkeit von 2000 mm ab Unterkante Bodenteil. Die Höhenverstellbarkeit wird durch ein teleskopisches Aufsatzstück ermöglicht. Der Druckabgang hat einen Nenndurchmesser von DN 32 (Außendurchmesser 40 mm). Der Zulauf hat eine Nennweite von DN 150 (Außendurchmesser 160 mm) und ist als Rohrende ausgeführt. Es gibt eine Durchgangsdichtung für Kabelleerrohr und Entlüftungsleitung, jeweils mit DN 100. Die lichte Weite des Behälters (LW) beträgt 600 mm, ebenso die lichte Weite des Einstiegs (LW). Welche Leistung und Ausstattung bietet die GTF 1200 Pumpe? Die integrierte GTF 1200 Pumpe wiegt 10 kg und arbeitet mit einer Betriebsspannung von 230 V. Sie ist mit der Schutzart IP 68 (3m) ausgestattet und verfügt über eine integrierte Temperaturüberwachung, die eine Förderguttemperatur von maximal 40 °C im Dauerbetrieb ermöglicht. Die Pumpe erreicht eine maximale Förderleistung von 15,5 m³/h und eine maximale Förderhöhe von 9 m bei einer Drehzahl von 2650 U/min. Die aufgenommene Motorleistung (P1) beträgt 1,4 kW, die Motorausgangsleistung (P2) 0,84 kW. Der Nennstrom liegt bei 6,2 A, und die erforderliche Absicherung beträgt C 16 A. Das Freistromrad-Laufrad ist für fäkalienfreies Abwasser optimiert. Die Anschlussleitung der Pumpe ist vom Typ H07RN-F 3G 1,0 mm2 und hat eine Länge von 10 m. Wie erfolgt die Steuerung und Sicherheit der Pumpstation? Die Niveauerfassung der Pumpstation erfolgt mechanisch mittels eines Schwimmerschalters, der eine zuverlässige Steuerung sicherstellt. Ein Rückflussverhinderer ist integriert, um das Zurückfließen des Abwassers zu verhindern. Die Pumpe ist mit einem Schuko 2-poligen Anschlusskabel ausgestattet, das der Schutzklasse I und Isolationsklasse F entspricht. Die Länge der Netzanschlussleitung des Schaltgeräts beträgt 1,4 m. Technische Daten Einbautiefe: 800 - 1250 mm Belastungsklasse: B 125 (EN 124) Abdeckung Material: Grauguss Lichte Weite Behälter (LW): 600 mm Druckabgang (DN): 32 Zulauf Nennweite (DN): 150 Max. Förderleistung: 15,5 m³/h Max. Förderhöhe: 9 m Leistung P1: 1,4 kW Betriebsspannung: 230 V Die Kessel Aquapump Pumpstation Medium Mono 230V GTF 1200 stellt eine zuverlässige und anpassungsfähige Lösung für die Abwasserentsorgung ohne Fäkalien dar. Ihre robuste Bauweise und die flexible Einbautiefe von 800 bis 1250 mm ermöglichen einen vielseitigen Einsatz im Erdreich. Mit einer Leistung P1 von 1,4 kW und einer maximalen Förderleistung von 15,5 m³/h ist die Pumpstation für anspruchsvolle Anwendungen ausgelegt und bietet eine hohe Betriebssicherheit. Produktspezifikation Hersteller-Warengruppe: WG Pumpentechnik Hersteller-Produktgruppe: Pumpstation Aqualift S - Serienartikel Hersteller-Artikelnummer: 827810B Nennstrom: 6,2 Baulänge: 806 Kabellänge: 10 Max. Volumenstrom: 15,5 Max. Förderhöhe: 9 Mit Entlüftung: ja Drehzahl: 2650 Umgebungstemperatur: 0 - 50 Elektrischer Anschluss: Anschlusskabel mit Stecker Bemessungsspannung: 207 - 253 Explosionsgeschützt: nein Schutzart (IP): IP68 Geeignet für Außeneinsatz: ja Aufgenommene Motorleistung (P1) pro Motor: 1,4 Motorausgangsleistung (P2): 0,84 Nennbetriebsart: S3 Mit Schneidwerk: nein Anzahl der Einlassöffnungen: 1 Isolationsklasse nach IEC: F Anzahl der Pumpen: 1 Mediumtemperatur (Dauerbetrieb): 40 Geeignet für Fäkalien: nein Mit Rückschlagklappe: ja Anschluss Einlassseite: Rohrende Nenndurchmesser, Anschluss Einlassseite: DN 150 Nenndurchmesser, Anschluss Auslassseite: DN 32 Rohraußendurchmesser, Anschluss Einlasssei
