Kessel Aquapump Pumpstation Medium Mono 230v Gtf 600, 1300-1750mm, Klasse D 400, Mechanisch

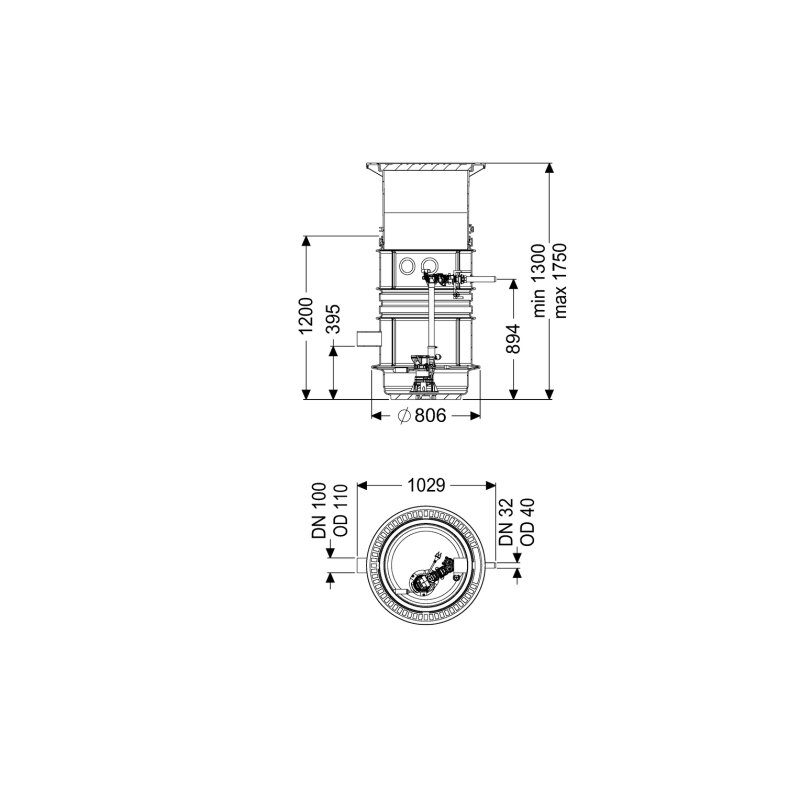

Kessel Aquapump Pumpstation Medium Mono 230V GTF 600, 1300-1750mm, Klasse D 400, mechanisch Die Kessel Aquapump Pumpstation Medium Mono 230V GTF 600 ist eine robuste und zuverlässige Lösung für die Entsorgung von fäkalienfreiem Abwasser. Diese Einzelanlage ist für den Einbau ins Erdreich konzipiert und bietet mit einer Belastungsklasse D 400 eine hohe Widerstandsfähigkeit. Ausgestattet mit einer überflutbaren GTF 600 Pumpe und einer mechanischen Niveauerfassung mittels Schwimmerschalter, stellt sie einen sicheren Betrieb sicher. Sie ist ideal für Anwendungen, bei denen fäkalienfreies Abwasser effizient und sicher gefördert werden muss. Wie ist die Kessel Aquapump Pumpstation konstruiert? Die Pumpstation verfügt über ein Schachtsystem LW 600 aus dauerhaft beständigem Kunststoff (PE-LLD) mit einem offenen Pumpenraum und universalen Anschlussmöglichkeiten. Schnellverschlüsse ermöglichen die einfache Entnahme der integrierten Komponenten. Die runde Abdeckplatte aus Grauguss mit Betonfüllung in schwarzer Farbe ist unverriegelt und erfüllt die Belastungsklasse D 400 nach EN 124. Die Einbautiefe ist teleskopisch zwischen 1300 und 1750 mm verstellbar, was eine flexible Anpassung an die Einbausituation ermöglicht. Die Grundwasserbeständigkeit reicht ab der Unterkante des Bodenteils bis 2000 mm. Welche technischen Merkmale und Anschlüsse bietet die Pumpstation? Die Pumpstation ist für die Nassaufstellung und den Einbau ins Erdreich vorgesehen. Sie wird als Modulbausatz zur bauseitigen Montage geliefert. Der waagerechte Druckabgang hat einen Nenndurchmesser von DN 32 (40 mm Außendurchmesser). Der Zulauf hat eine Nennweite von DN 100 (110 mm Außendurchmesser) und ist als Rohrende ausgeführt. Durchgangsdichtungen für Kabelleerrohr und Entlüftungsleitung sind jeweils DN 100. Ein integrierter Rückflussverhinderer verhindert das Zurückfließen des Abwassers. Welche Pumpentechnik kommt in der Aquapump Medium Mono zum Einsatz? Die Pumpstation ist mit einer überflutbaren GTF 600 Pumpe ausgestattet, die eine maximale Förderleistung von 12 m³/h und eine maximale Förderhöhe von 8 m erreicht. Die Pumpe arbeitet mit einer Drehzahl von 2800 U/min und einer aufgenommenen Motorleistung (P1) von 0,65 kW bei einer Motorausgangsleistung (P2) von 0,4 kW. Die Betriebsspannung beträgt 230 V bei 50 Hz, der Nennstrom liegt bei 2,9 A. Die Pumpe ist mit einem Freistromrad ausgestattet, hat die Schutzart IP 68 (für bis zu 3 m Eintauchtiefe) und eine Isolationsklasse F. Die Temperatur des Förderguts darf dauerhaft bis zu 40 °C betragen. Eine integrierte Temperaturüberwachung ist vorhanden. Der elektrische Anschluss erfolgt über ein 10 m langes Anschlusskabel mit Stecker. Wie erfolgt die Steuerung und Niveauerfassung? Die Steuerung der Pumpe erfolgt über eine mechanische Niveauerfassung mittels Schwimmerschalter. Das Schaltgerät ist für den Betrieb mit 230 V und einer Netzfrequenz von 50 Hz ausgelegt und verfügt über ein 1,4 m langes Netzanschlusskabel mit Stecker. Technische Daten Einbautiefe: 1300 - 1750 mm Belastungsklasse Abdeckung: D 400 (EN 124) Lichte Weite Behälter (LW): 600 mm Max. Förderleistung: 12 m³/h Max. Förderhöhe: 8 m Leistung P1: 0,65 kW Betriebsspannung: 230 V Nennstrom: 2,9 A Schutzart Pumpe: IP 68 Max. Förderguttemperatur: 40 °C Die Kessel Aquapump Pumpstation Medium Mono 230V GTF 600 ist eine leistungsstarke und robuste Lösung für die zuverlässige Entwässerung von fäkalienfreiem Abwasser im Erdreich. Mit ihrer flexiblen Einbautiefe von 1300 bis 1750 mm, der hohen Belastungsklasse D 400 und der effizienten GTF 600 Pumpe mit 0,65 kW Leistung und einer maximalen Förderleistung von 12 m³/h, ist sie für anspruchsvolle Anwendungen konzipiert. Die mechanische Niveauerfassung und der integrierte Rückflussverhinderer tragen zu einem sicheren und effizienten Betrieb bei. Produktspezifikation Hersteller-Warengruppe: WG Pumpentechnik Hersteller-Produktgruppe: Pumpstation Aqualift S - Serienartikel Hersteller-Artikelnummer: 825820D Nennstrom: 2,9 Baulänge: 806 Kabellänge: 10 Max. Volumenstrom: 12 Max. Förderhöhe: 8 Mit Entlüftung: ja Drehzahl: 2800 Umgebungstemperatur: 0 - 50 Elektrischer Anschluss: Anschlusskabel mit Stecker Bemessungsspannung: 207 - 253 Explosionsgeschützt: nein Frequenz: 50 Hz Schutzart (IP): IP68 Geeignet für Außeneinsatz: ja Aufgenommene Motorleistung (P1) pro Motor: 0,65 Motorausgangsleistung (P2): 0,4 Nennbetriebsart: S1 Mit Schneidwerk: nein Anzahl der Einlassöffnungen: 1 Isolationsklasse nach IEC: F Anzahl der Pumpen: 1 Mediumtemperatur (Dauerbetrieb): 40 Geeignet für Fäkalien: nein Mit Rückschlagklappe: ja Anschluss Einlassseite: Rohrende Nenndurchmesser, Anschluss Einlassseite: DN 100 Nenndurchmesser, Anschluss Auslassseite: DN 32 Rohraußendurchmesser, Anschluss Einlassseite: 110 Rohraußendurchmesser, Anschluss Auslassseite: 40 Trinkwasserkonform nach UBA: Ja
