Kessel Aquapump Pumpstation Medium Mono 230v Gtf 600, 1800-2250mm, Klasse D 400, Mechanisch

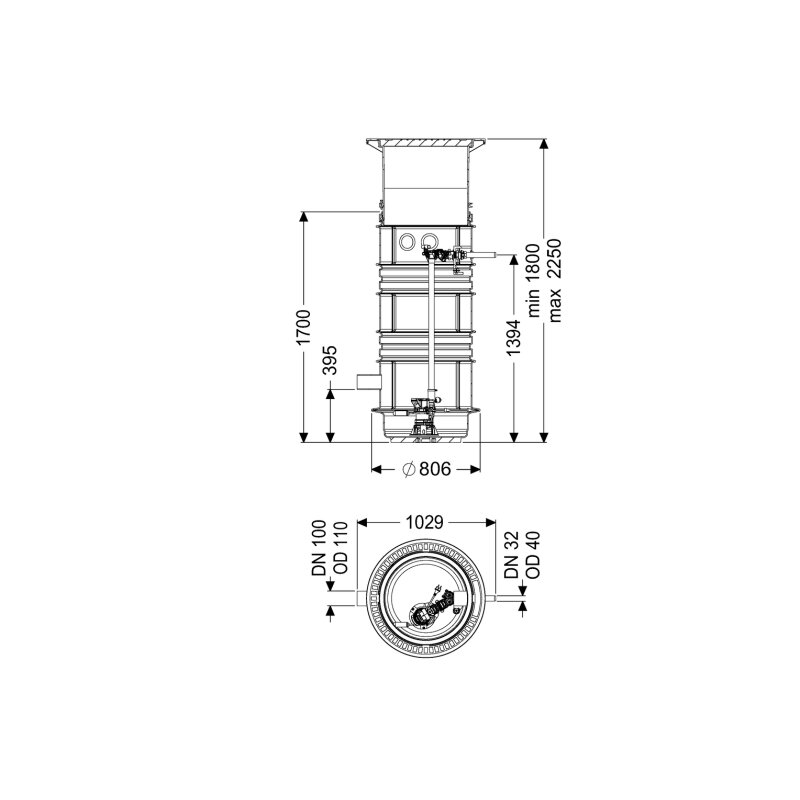

Kessel Aquapump Pumpstation Medium Mono 230V GTF 600, 1800-2250mm, Klasse D 400, mechanisch Die Kessel Aquapump Pumpstation Medium Mono 230V GTF 600 ist eine robuste und effiziente Lösung für die Entsorgung von fäkalienfreiem Abwasser. Konzipiert für den Einbau ins Erdreich, bietet sie eine variable Einbautiefe von 1800 bis 2250 mm und ist mit einer überflutbaren GTF 600 Pumpe sowie einer mechanischen Niveauerfassung ausgestattet. Mit einer Belastungsklasse von D 400 eignet sich diese Pumpstation für anspruchsvolle Anwendungen. Wie ist die Kessel Aquapump Pumpstation aufgebaut und welche Funktionen bietet sie? Die Pumpstation ist für fäkalienfreies Abwasser konzipiert und erfüllt die Norm EN 12050-2. Als Sammelbehälter dient ein Schachtsystem LW 600 aus dauerhaft beständigem Kunststoff (PE-LLD) mit offenem Pumpenraum und universalen Anschlussmöglichkeiten. Sie ist mit einer überflutbaren GTF 600 Pumpe ausgestattet, die eine integrierte Temperaturüberwachung besitzt. Ein Rückflussverhinderer ist ebenfalls integriert, um den Rückfluss des Abwassers zu verhindern. Die Niveauerfassung erfolgt mechanisch über einen Schwimmerschalter. Schnellverschlüsse ermöglichen die einfache Entnahme der integrierten Komponenten, was die Wartung erleichtert. Die Anlage ist für die Nassaufstellung ausgelegt und als Einzelanlage (Mono) ausgeführt. Welche technischen Leistungsdaten zeichnen die GTF 600 Pumpe aus? Die Pumpe arbeitet mit einer Betriebsspannung von 230 V bei einer Netzfrequenz von 50 Hz. Sie erreicht eine maximale Förderleistung von 12 m³/h und eine maximale Förderhöhe von 8 m bei einer Drehzahl von 2800 U/min. Die Motoraufnahmeleistung (P1) beträgt 0,65 kW und die Motorausgangsleistung (P2) 0,4 kW. Der Nennstrom liegt bei 2,9 A und der Leistungsfaktor (Cos phi) bei 0,91. Die Pumpe verfügt über die Schutzart IP 68 (bis 3m Tiefe), die Isolationsklasse F und Schutzklasse I. Die maximale Förderguttemperatur im Dauerbetrieb beträgt 40 °C. Als Laufradtyp kommt ein Freistromrad zum Einsatz, und die erforderliche Absicherung der Pumpe beträgt C 16 A. Die Anschlussleitung der Pumpe ist vom Typ H07RN-F 3G 1,0 mm² mit einer Länge von 10 m, der elektrische Anschluss erfolgt über ein Anschlusskabel mit Stecker. Welche Anschlussmöglichkeiten und Abmessungen sind für die Installation relevant? Die Pumpstation verfügt über einen waagerechten Druckabgang mit einem Nenndurchmesser von DN 32 (Rohraußendurchmesser 40 mm). Der Zulauf hat eine Nennweite von DN 100 (Rohraußendurchmesser 110 mm) und ist als Rohrende ausgeführt. Anschlüsse für Kabelleerrohr und Entlüftungsleitung sind jeweils in DN 100 vorhanden. Die lichte Weite des Behälters und des Einstiegs beträgt jeweils 600 mm. Die Länge und Breite des Schachtsystems betragen 806 mm. Die Höhenverstellbarkeit erfolgt über ein teleskopisches Aufsatzstück, und die Grundwasserbeständigkeit ist ab einer Unterkante des Bodenteils von 2000 mm gegeben. Wie ist die Abdeckung beschaffen und welche Montagehinweise gibt es? Die Abdeckung ist eine runde Abdeckplatte aus Grauguss mit Betonfüllung in schwarzer Farbe. Sie hat eine Länge von 680 mm, eine Breite von 680 mm und eine Höhe von 50 mm. Die Abdeckung ist unverriegelt und entspricht der Belastungsklasse D 400 nach EN 124. Die Pumpstation wird als Modulbausatz zur bauseitigen Montage geliefert und ist für den Einbau ins Erdreich sowie den Außeneinsatz geeignet. Technische Daten Einbautiefe: 1800 - 2250 mm Belastungsklasse: D 400 (EN 124) Pumpentyp: GTF 600 Anzahl Pumpen: 1 Max. Förderleistung: 12 m³/h Max. Förderhöhe: 8 m Leistung P1: 0,65 kW Betriebsspannung: 230 V Schutzart Pumpe: IP 68 (3m) Abdeckung Material: Grauguss mit Betonfüllung Die Kessel Aquapump Pumpstation Medium Mono 230V GTF 600 bietet eine robuste und effiziente Lösung für die zuverlässige Entwässerung von fäkalienfreiem Abwasser. Mit einer maximalen Förderleistung von 12 m³/h, einer Förderhöhe von 8 m und der Belastungsklasse D 400 ist sie für anspruchsvolle Anwendungen im Erdreich bestens geeignet und ermöglicht eine langlebige Funktion. Produktspezifikation Hersteller-Warengruppe: WG Pumpentechnik Hersteller-Produktgruppe: Pumpstation Aqualift S - Serienartikel Hersteller-Artikelnummer: 825830D Nennstrom: 2,9 Baulänge: 806 Kabellänge: 10 Max. Volumenstrom: 12 Max. Förderhöhe: 8 Mit Entlüftung: ja Drehzahl: 2800 Umgebungstemperatur: 0 - 50 Elektrischer Anschluss: Anschlusskabel mit Stecker Bemessungsspannung: 207 - 253 Explosionsgeschützt: nein Frequenz: 50 Hz Schutzart (IP): IP68 Geeignet für Außeneinsatz: ja Aufgenommene Motorleistung (P1) pro Motor: 0,65 Motorausgangsleistung (P2): 0,4 Nennbetriebsart: S1 Mit Schneidwerk: nein Anzahl der Einlassöffnungen: 1 Isolationsklasse nach IEC: F Anzahl der Pumpen: 1 Mediumtemperatur (Dauerbetrieb): 40 Geeignet für Fäkalien: nein Mit Rückschlagklappe: ja Anschluss Einlassseite: Rohrende Nenndurchmesser, Anschluss Einlassseite: DN 100 Nenndurchmesser, Anschluss Auslassseite: DN 32 Rohraußendurchmesser, Anschluss Einlassseite: 110 R
