Kessel Aquapump Pumpstation Medium Mono 230v Gtf 600 S1, 800-1250mm, Klasse B 125, Mechanisch

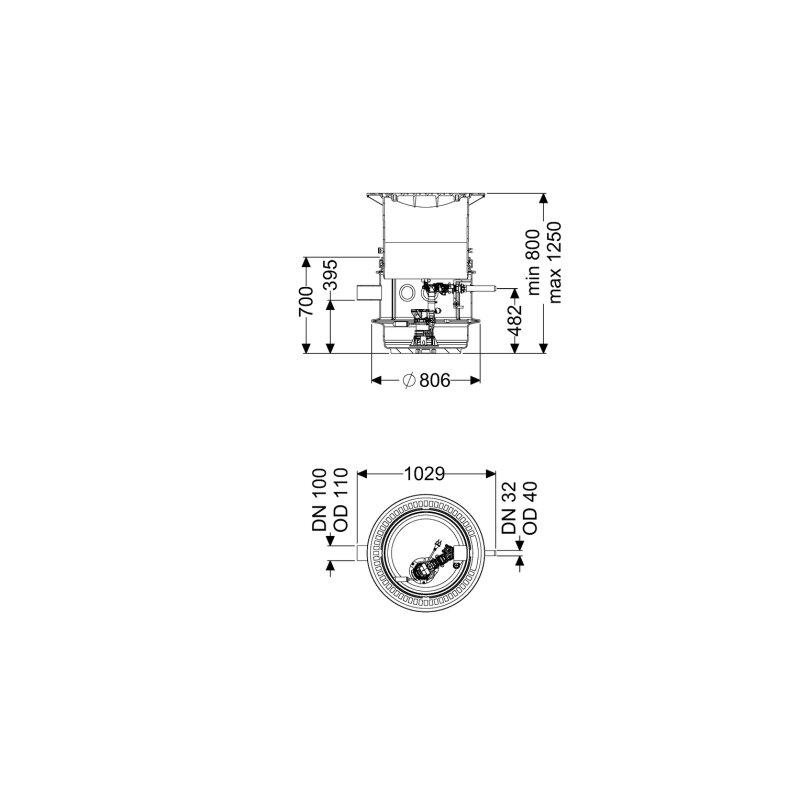

Kessel Aquapump Pumpstation Medium Mono 230V GTF 600 S1, 800-1250mm, Klasse B 125, mechanisch Die KESSEL Aquapump Pumpstation Medium Mono 230V GTF 600 S1 ist eine zuverlässige Pumpstation für fäkalienfreies Abwasser. Sie ist für den Einbau ins Erdreich konzipiert und bietet eine variable Einbautiefe von 800 bis 1250 mm. Ausgestattet mit einer überflutbaren GTF 600 Pumpe und einer mechanischen Niveauerfassung, erfüllt sie die Anforderungen der Belastungsklasse B 125. Wie ist die Pumpstation aufgebaut und welche Materialien werden verwendet? Die Pumpstation ist als Einzelanlage ausgeführt und besteht aus einem Schachtsystem LW 600 aus dauerhaft beständigem Kunststoff (PE-LLD). Dieses System verfügt über einen offenen Pumpenraum und universale Anschlussmöglichkeiten. Die Abdeckung ist eine runde Graugussplatte in schwarzer Farbe, die der Belastungsklasse B 125 nach EN 124 entspricht. Schnellverschlüsse ermöglichen die einfache Entnahme der integrierten Komponenten, und ein integrierter Rückflussverhinderer ist ebenfalls vorhanden. Die Lieferung erfolgt als Modulbausatz zur bauseitigen Montage. Welche technischen Merkmale und Anschlüsse bietet die Pumpstation? Die Anlage ist für die Nassaufstellung geeignet und verfügt über einen waagerechten Druckabgang mit einem Nenndurchmesser von DN 32 (Außendurchmesser 40 mm). Der Zulauf hat eine Nennweite von DN 100 (Außendurchmesser 110 mm) mit einer einzigen Einlassöffnung. Durchgangsdichtungen für Kabelleerrohr und Entlüftungsleitung sind jeweils DN 100. Die Pumpstation ist grundwasserbeständig bis 2000 mm ab Unterkante Bodenteil und verfügt über ein teleskopisches Aufsatzstück zur Höhenverstellbarkeit. Die lichte Weite des Behälters beträgt 600 mm. Welche Eigenschaften hat die integrierte Pumpe und wie wird sie betrieben? Die Pumpstation ist mit einer überflutbaren GTF 600 Pumpe ausgestattet, die für den Dauerbetrieb (S1) ausgelegt ist. Sie arbeitet mit einer Betriebsspannung von 230 V und einer Nennstromaufnahme von 2,9 A. Die Pumpe erreicht eine maximale Förderleistung von 12 m³/h bei einer maximalen Förderhöhe von 8 m und einer Drehzahl von 2800 U/min. Die aufgenommene Motorleistung (P1) beträgt 0,65 kW und die Ausgangsleistung (P2) 0,4 kW. Ein Freistromlaufrad und eine integrierte Temperaturüberwachung sind vorhanden. Die Pumpe besitzt die Schutzart IP 68 (für bis zu 3 m Eintauchtiefe), die Isolationsklasse F und die Schutzklasse I. Die Anschlussleitung der Pumpe ist 10 m lang und mit einem Schutzkontaktstecker versehen. Wie erfolgt die Steuerung und Niveauerfassung der Pumpstation? Die Pumpensteuerung erfolgt über einen mechanischen Schwimmerschalter, der die Niveauerfassung übernimmt. Die Steuerung arbeitet mit einer Netzfrequenz von 50 Hz und einer Betriebsspannung von 230 V. Die Anschlussleitung des Schaltgeräts ist 1,4 m lang und ebenfalls mit einem Schutzkontaktstecker ausgestattet. Welche Eigenschaften hat die Abdeckung? Die Pumpstation ist mit einer runden Abdeckplatte aus Grauguss in schwarzer Farbe ausgestattet. Diese Abdeckung ist unverriegelt und entspricht der Belastungsklasse B 125 nach EN 124, wodurch sie für begehbare und befahrbare Bereiche mit geringer Verkehrsbelastung geeignet ist. Die Abdeckung hat eine Breite von 648 mm, eine Länge von 648 mm und eine Höhe von 103 mm. Technische Daten Einbautiefe: 800 - 1250 mm Belastungsklasse: B 125 (EN 124) Abdeckung Maße: 648 x 648 x 103 mm Pumpenleistung (P1): 0,65 kW Max. Förderleistung: 12 m³/h Max. Förderhöhe: 8 m Drehzahl: 2800 U/min Schutzart Pumpe: IP 68 Nennstrom: 2,9 A Gewicht netto: 123 kg Die KESSEL Aquapump Pumpstation Medium Mono GTF 600 S1 bietet eine robuste und effiziente Lösung für die Entsorgung von fäkalienfreiem Abwasser im Erdreich. Mit ihrer leistungsstarken GTF 600 Pumpe, einer maximalen Förderleistung von 12 m³/h und einer Förderhöhe von 8 m, sowie der Belastungsklasse B 125, ist sie ideal für den Einsatz in privaten und gewerblichen Bereichen mit leichter Verkehrsbelastung. Die flexible Einbautiefe von 800 bis 1250 mm und die mechanische Niveauerfassung stellen einen zuverlässigen und anpassungsfähigen Betrieb sicher. Produktspezifikation Hersteller-Warengruppe: WG Pumpentechnik Hersteller-Produktgruppe: Pumpstation Aqualift S - Serienartikel Hersteller-Artikelnummer: 825810B Nennstrom: 2,9 Baulänge: 806 Kabellänge: 10 Max. Volumenstrom: 12 Max. Förderhöhe: 8 Mit Entlüftung: ja Drehzahl: 2800 Umgebungstemperatur: 0 - 50 Elektrischer Anschluss: Anschlusskabel mit Stecker Bemessungsspannung: 207 - 253 Explosionsgeschützt: nein Frequenz: 50 Hz Schutzart (IP): IP68 Geeignet für Außeneinsatz: ja Aufgenommene Motorleistung (P1) pro Motor: 0,65 Motorausgangsleistung (P2): 0,4 Nennbetriebsart: S1 Mit Schneidwerk: nein Anzahl der Einlassöffnungen: 1 Isolationsklasse nach IEC: F Anzahl der Pumpen: 1 Mediumtemperatur (Dauerbetrieb): 40 Geeignet für Fäkalien: nein Mit Rückschlagklappe: ja Anschluss Einlassseite: Rohrende Nenndurchmesser, Anschluss Einlassseite: DN 100 Nenndurchmesser, Anschlu
