Kessel Aquapump Pumpstation Medium Mono 230v Gtf 600 S1, 800-1250mm, Klasse D 400, Mechanisch

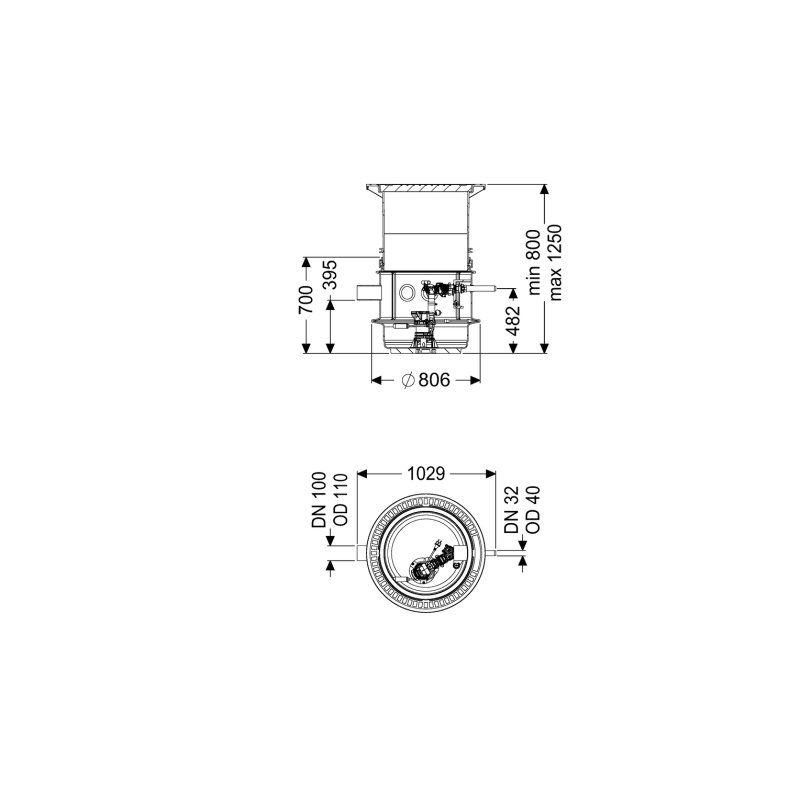

Kessel Aquapump Pumpstation Medium Mono 230V GTF 600 S1, 800-1250mm, Klasse D 400, mechanisch Die Kessel Aquapump Pumpstation Medium Mono 230V GTF 600 S1 ist eine robuste Lösung für die zuverlässige Förderung von fäkalienfreiem Abwasser. Konzipiert für den Einbau ins Erdreich, bietet diese Einzelanlage eine variable Einbautiefe von 800 bis 1250 mm und eine hohe Belastungsklasse D 400. Die Pumpstation ist ideal für Anwendungen, die eine sichere und effiziente Abwasserentsorgung erfordern, beispielsweise in gewerblichen oder privaten Bereichen mit begrenztem Platzangebot. Wie ist die Pumpstation konstruiert? Die Pumpstation ist mit einem Schachtsystem LW 600 aus dauerhaft beständigem Kunststoff (PE-LLD) ausgestattet, das einen offenen Pumpenraum und universale Anschlussmöglichkeiten bietet. Eine runde Abdeckplatte aus Grauguss mit Betonfüllung in Schwarz, mit Abmessungen von 680 mm Länge, 680 mm Breite und 50 mm Höhe, schließt das System ab und erfüllt die Belastungsklasse D 400 nach EN 124. Die Abdeckung ist unverriegelt. Schnellverschlüsse ermöglichen die einfache Entnahme der integrierten Komponenten. Die Anlage wird als Modulbausatz zur bauseitigen Montage geliefert und verfügt über einen integrierten Rückflussverhinderer, der einen sicheren Betrieb ermöglicht. Welche technischen Merkmale und Anschlüsse bietet die Pumpstation? Die Pumpstation verfügt über einen waagerechten Druckabgang mit einem Nenndurchmesser von DN 32 (DA 40 mm). Der Zulauf ist als Rohrende ausgeführt, hat eine Nennweite von DN 100 (DA 110 mm) und ist einmal vorhanden. Durchgangsdichtungen für Kabelleerrohr und Entlüftungsleitung sind jeweils DN 100. Die Anlage ist für Nassaufstellung vorgesehen und besitzt eine mechanische Niveauerfassung mittels Schwimmerschalter. Die Höhenverstellbarkeit wird durch ein teleskopisches Aufsatzstück ermöglicht. Die lichte Weite des Behälters und des Einstiegs beträgt jeweils 600 mm. Was sind die Eigenschaften der Pumpe und wie wird sie betrieben? Die Pumpstation ist mit einer einzelnen überflutbaren GTF 600 Pumpe ausgestattet, die eine maximale Förderleistung von 12 m³/h bei einer maximalen Förderhöhe von 8 m erreicht. Die Pumpe arbeitet mit einer Drehzahl von 2800 U/min und einer Motoraufnahmeleistung (P1) von 0,65 kW bei einer Ausgangsleistung (P2) von 0,4 kW im Dauerbetrieb (S1). Die Betriebsspannung beträgt 230 V bei 50 Hz, der Nennstrom liegt bei 2,9 A. Die Pumpe ist mit einem Schutzgrad IP 68 und der Isolationsklasse F ausgestattet. Eine integrierte Temperaturüberwachung ist vorhanden, und die maximale Förderguttemperatur beträgt dauerhaft 40 °C. Die Pumpe verfügt über ein Freistromlaufrad und wird über ein 10 m langes Anschlusskabel mit Schuko 2-polig Stecker betrieben. Wie ist die Steuerung der Pumpstation ausgelegt? Die Pumpensteuerung erfolgt mechanisch über einen Schwimmerschalter zur Niveauerfassung. Die Steuerung arbeitet mit einer Betriebsspannung von 230 V und einer Netzfrequenz von 50 Hz. Das Schaltgerät ist mit einem 1,4 m langen Netzanschlusskabel mit Schuko 2-polig Stecker ausgestattet. Die gesamte Anlage ist für den Außeneinsatz geeignet und entspricht der Norm EN 12050-2 für fäkalienfreies Abwasser. Technische Daten Einbautiefe: 800 - 1250 mm Belastungsklasse: D 400 (EN 124) Anzahl Pumpen: 1 Leistung P1: 0,65 kW Leistung P2: 0,4 kW Max. Förderleistung: 12 m³/h Max. Förderhöhe: 8 m Drehzahl: 2800 U/min Betriebsspannung: 230 V Schutzart Pumpe: IP 68 Die Kessel Aquapump Pumpstation Medium Mono ist eine robuste und vielseitige Lösung für die zuverlässige Entsorgung von fäkalienfreiem Abwasser. Mit ihrer überflutbaren GTF 600 Pumpe, einer Leistung P1 von 0,65 kW und einer maximalen Förderleistung von 12 m³/h ist sie für den dauerhaften Betrieb im Erdreich konzipiert. Die hohe Belastungsklasse D 400 und die flexible Einbautiefe von 800 bis 1250 mm unterstreichen die Qualität und Anpassungsfähigkeit dieser Pumpstation. Produktspezifikation Hersteller-Warengruppe: WG Pumpentechnik Hersteller-Produktgruppe: Pumpstation Aqualift S - Serienartikel Hersteller-Artikelnummer: 825810D Nennstrom: 2,9 Baulänge: 806 Kabellänge: 10 Max. Volumenstrom: 12 Max. Förderhöhe: 8 Mit Entlüftung: ja Drehzahl: 2800 Umgebungstemperatur: 0 - 50 Elektrischer Anschluss: Anschlusskabel mit Stecker Bemessungsspannung: 207 - 253 Explosionsgeschützt: nein Frequenz: 50 Hz Schutzart (IP): IP68 Geeignet für Außeneinsatz: ja Aufgenommene Motorleistung (P1) pro Motor: 0,65 Motorausgangsleistung (P2): 0,4 Nennbetriebsart: S1 Mit Schneidwerk: nein Anzahl der Einlassöffnungen: 1 Isolationsklasse nach IEC: F Anzahl der Pumpen: 1 Mediumtemperatur (Dauerbetrieb): 40 Geeignet für Fäkalien: nein Mit Rückschlagklappe: ja Anschluss Einlassseite: Rohrende Nenndurchmesser, Anschluss Einlassseite: DN 100 Nenndurchmesser, Anschluss Auslassseite: DN 32 Rohraußendurchmesser, Anschluss Einlassseite: 110 Rohraußendurchmesser, Anschluss Auslassseite: 40 Trinkwasserkonform nach UBA: Ja
