Kessel Aquapump Pumpstation Medium Tronic 230v Gtf 1200, 1300-1750mm, Klasse B 125, Pneumatisch

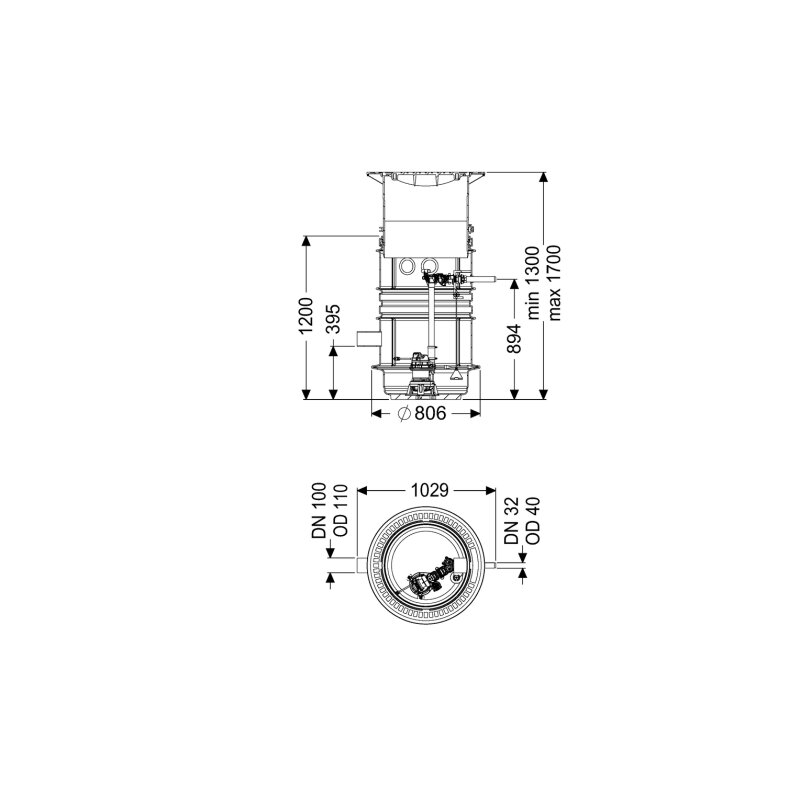

Kessel Aquapump Pumpstation Medium Tronic 230V GTF 1200, 1300-1750mm, Klasse B 125, pneumatisch Die Kessel Aquapump Pumpstation Medium Tronic 230V GTF 1200 ist eine robuste Einzelanlage für die zuverlässige Entsorgung von fäkalienfreiem Abwasser. Konzipiert für den Einbau ins Erdreich, bietet sie eine flexible Einbautiefe von 1300 bis 1750 mm. Ausgestattet mit einer überflutbaren GTF 1200 Pumpe und einer präzisen pneumatischen Niveauerfassung, erfüllt diese Pumpstation die Belastungsklasse B 125 nach EN 124. Wie ist die Kessel Aquapump Pumpstation aufgebaut? Die Pumpstation basiert auf einem Schachtsystem LW 600, gefertigt aus dauerhaft beständigem PE-LLD Kunststoff. Dieses System verfügt über einen offenen Pumpenraum und bietet universale Anschlussmöglichkeiten. Eine runde Abdeckplatte aus Grauguss in schwarzer Farbe schließt das System ab. Die Abdeckung misst 648 mm in Länge und Breite bei einer Höhe von 103 mm, ist unverriegelt und entspricht der Belastungsklasse B 125 nach EN 124. Die Anlage ist als Einzelanlage für die Nassaufstellung konzipiert und wird als Modulbausatz zur bauseitigen Montage geliefert. Welche Pumpentechnik und Leistungsmerkmale bietet die Pumpstation? Im Herzen der Pumpstation arbeitet eine überflutbare GTF 1200 Pumpe, die eine maximale Förderleistung von 15,5 m³/h und eine maximale Förderhöhe von 9 m erreicht. Die Pumpe arbeitet mit einer Drehzahl von 2650 U/min und liefert eine Motoraufnahmeleistung (P1) von 1,4 kW sowie eine Motorabgangsleistung (P2) von 0,84 kW. Sie ist für eine dauerhafte Förderguttemperatur von bis zu 40 °C ausgelegt und verfügt über eine integrierte Temperaturüberwachung. Die Schutzart der Pumpe ist IP 68 (3m), die Schutzklasse I und die Isolationsklasse F. Der Nennstrom beträgt 6,2 A bei Betriebsart S1. Die Pumpe ist mit einem Freistromrad ausgestattet und wird über eine 10 m lange Netzanschlussleitung vom Typ H07RN-F 3G 1,0 mm² versorgt. Wie erfolgt die Steuerung und Überwachung der Pumpstation? Die Steuerung der Pumpstation erfolgt über ein Comfort Schaltgerät, das eine präzise pneumatische Niveauerfassung mittels Tauchglocke ermöglicht. Das Schaltgerät ist mit einem optischen Alarmgeber ausgestattet und bietet eine Schutzart von IP 54. Es arbeitet mit einer Betriebsspannung von 230 V und verfügt über eine mehrzeilige Displayanzeige, eine Logbuchfunktion sowie eine Batteriepufferung. Ein Selbstdiagnosesystem (SDS) ist ebenfalls integriert. Für erweiterte Konnektivität sind eine GSM-Schnittstelle und eine USB-Schnittstelle vorhanden; ein potentialfreier Kontakt ist optional verfügbar. Welche Anschluss- und Einbaumerkmale sind zu beachten? Die Pumpstation verfügt über einen waagerechten Druckabgang mit einem Nenndurchmesser von DN 32 und einem Rohraußendurchmesser von 40 mm. Der Zulauf hat eine Nennweite von DN 150 und einen Rohraußendurchmesser von 160 mm, ausgeführt als Rohrende. Durchgangsdichtungen für Kabelleerrohr und Entlüftungsleitung sind jeweils mit DN 100 vorhanden. Die lichte Weite des Behälters und des Einstiegs beträgt 600 mm. Eine Grundwasserbeständigkeit von 2000 mm ab Unterkante Bodenteil ist gegeben. Die Höhenverstellbarkeit wird durch ein teleskopisches Aufsatzstück ermöglicht. Technische Daten Einbautiefe: 1300 - 1750 mm Belastungsklasse: B 125 (EN 124) Pumpe: GTF 1200 Max. Förderleistung: 15,5 m³/h Max. Förderhöhe: 9 m Leistung P1: 1,4 kW Leistung P2: 0,84 kW Schutzart Pumpe: IP 68 (3m) Nennstrom: 6,2 A Förderguttemperatur max.: 40 °C Die Kessel Aquapump Pumpstation Medium Tronic 230V GTF 1200 stellt eine effiziente Lösung für die Abwasserentsorgung ohne Fäkalien dar. Mit einer maximalen Förderleistung von 15,5 m³/h und einer Förderhöhe von 9 m, angetrieben durch eine 1,4 kW Pumpe, ermöglicht sie einen sicheren Betrieb. Die flexible Einbautiefe und die intelligente Steuerung mit pneumatischer Niveauerfassung machen sie zu einer vielseitigen Wahl für den Einbau ins Erdreich. Produktspezifikation Hersteller-Warengruppe: WG Pumpentechnik Hersteller-Produktgruppe: Pumpstation Aqualift S - Serienartikel Hersteller-Artikelnummer: 827821B Nennstrom: 6,2 Baulänge: 806 Kabellänge: 10 Max. Volumenstrom: 15,5 Max. Förderhöhe: 9 Mit Entlüftung: ja Drehzahl: 2650 Umgebungstemperatur: 0 - 50 Elektrischer Anschluss: Anschlusskabel mit Stecker Bemessungsspannung: 207 - 253 Explosionsgeschützt: nein Schutzart (IP): IP68 Mit Kommunikationsschnittstelle RS-232: ja Mit Kommunikationsschnittstelle RS-485: nein Geeignet für Außeneinsatz: ja Aufgenommene Motorleistung (P1) pro Motor: 1,4 Motorausgangsleistung (P2): 0,84 Kommunikation: vorbereitet Nennbetriebsart: S1 Unterstützt Protokoll für Modbus RTU: nein Mit Schneidwerk: nein Anzahl der Einlassöffnungen: 1 Isolationsklasse nach IEC: F Anzahl der Pumpen: 1 Mediumtemperatur (Dauerbetrieb): 40 Geeignet für Fäkalien: nein Mit Rückschlagklappe: ja Anschluss Einlassseite: Rohrende Nenndurchmesser, Anschluss Einlassseite: DN 150 Nenndurchmesser, Anschluss Auslassseite: DN 32 Rohraußendurchmesser, Anschluss Einlas
