Kessel Aquapump Pumpstation Medium Tronic 230v Gtf 1200, 1300-1750mm, Klasse D 400, Pneumatisch

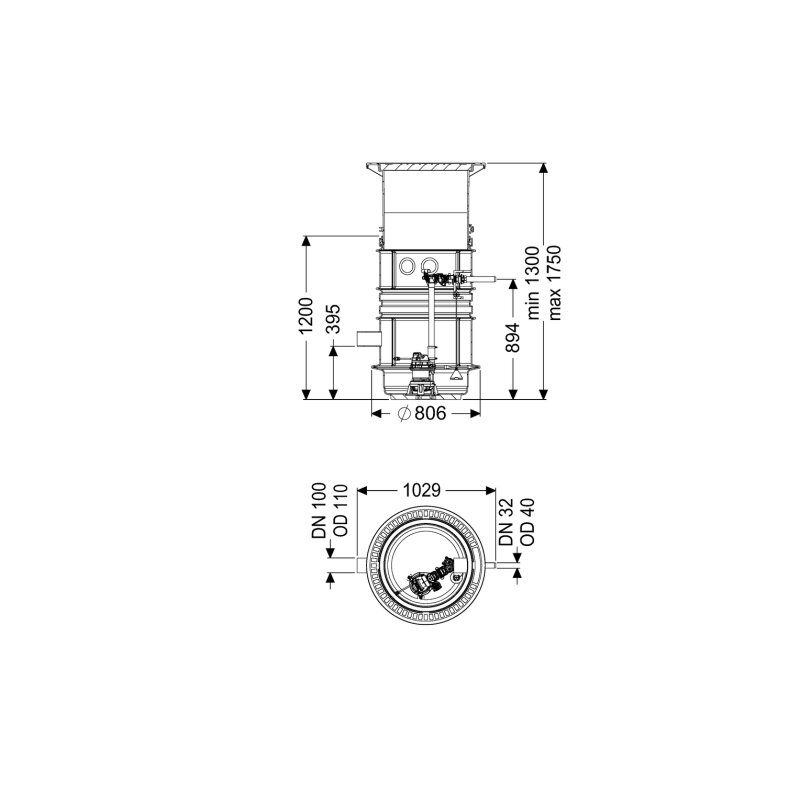

Kessel Aquapump Pumpstation Medium Tronic 230V GTF 1200, 1300-1750mm, Klasse D 400, pneumatisch Die Kessel Aquapump Pumpstation Medium Tronic 230V GTF 1200 ist eine robuste Einzelanlage für die zuverlässige Entsorgung von fäkalienfreiem Abwasser. Ausgestattet mit einer überflutbaren GTF 1200 Pumpe und einer pneumatischen Niveauerfassung, bietet sie hohe Betriebssicherheit. Die Pumpstation ist für den Einbau ins Erdreich konzipiert und verfügt über eine Abdeckung der Belastungsklasse D 400. Eine flexible Einbautiefe von 1300 bis 1750 mm ermöglicht die Anpassung an verschiedene Gegebenheiten und macht sie ideal für Anwendungen in Wohn- oder Gewerbegebäuden. Wie ist die Pumpstation konstruiert und welche Materialien werden verwendet? Die Pumpstation ist als Einzelanlage konzipiert und besteht aus einem Schachtsystem LW 600. Dieses System ist aus dauerhaft beständigem Kunststoff (PE-LLD) gefertigt und verfügt über einen offenen Pumpenraum mit universalen Anschlussmöglichkeiten. Schnellverschlüsse ermöglichen die einfache Entnahme der integrierten Komponenten. Die Abdeckung ist eine runde Abdeckplatte aus Grauguss mit Betonfüllung in schwarzer Farbe, die eine Belastungsklasse D 400 nach EN 124 erfüllt. Die Abdeckung misst 680 mm in Länge und Breite sowie 50 mm in der Höhe und ist unverriegelt. Die Anlage wird als Modulbausatz zur bauseitigen Montage geliefert. Welche Pumpentechnik und Leistungsmerkmale bietet die Aquapump Medium Tronic? Die Pumpstation ist mit einer überflutbaren GTF 1200 Pumpe ausgestattet, die für den Dauerbetrieb (S1) ausgelegt ist. Sie erreicht eine maximale Förderleistung von 15,5 m³/h bei einer maximalen Förderhöhe von 9 m. Die Pumpe arbeitet mit einer Betriebsspannung von 230 V und einem Nennstrom von 6,2 A. Die aufgenommene Motorleistung (P1) beträgt 1,4 kW, während die Motorausgangsleistung (P2) bei 0,84 kW liegt. Mit einer Drehzahl von 2650 U/min und einem Freistromrad ist die Pumpe effizient und zuverlässig. Die Schutzart IP 68 (3m) stellt den sicheren Betrieb auch unter Wasser sicher. Eine integrierte Temperaturüberwachung schützt die Pumpe vor Überhitzung, und die Isolationsklasse ist F. Wie erfolgt die Steuerung und Überwachung der Pumpstation? Die Pumpensteuerung erfolgt über ein Comfort-Schaltgerät mit einer Schutzart IP 54. Die Niveauerfassung wird pneumatisch über eine Tauchglocke realisiert, ergänzt durch einen optischen Alarmgeber. Das Schaltgerät wird ebenfalls mit 230 V Betriebsspannung versorgt und bietet moderne Funktionen wie eine GSM- und USB-Schnittstelle, eine Logbuchfunktion, eine mehrzeilige Displayanzeige sowie eine Batteriepufferung. Ein Selbstdiagnosesystem (SDS) ist ebenfalls integriert, um die Betriebssicherheit zu erhöhen. Ein potentialfreier Kontakt ist optional verfügbar. Welche Anschluss- und Installationsmerkmale sind zu beachten? Die Pumpstation ist für Nassaufstellung konzipiert und verfügt über einen waagerechten Druckabgang mit einem Nenndurchmesser von DN 32 (Rohraußendurchmesser 40 mm). Der Zulauf hat eine Nennweite von DN 150 (Rohraußendurchmesser 160 mm) und ist als Rohrende ausgeführt. Durchgangsdichtungen für Kabelleerrohr und Entlüftungsleitung sind jeweils für DN 100 ausgelegt. Die Anlage ist grundwasserbeständig bis 2000 mm ab Unterkante Bodenteil und verfügt über ein teleskopisches Aufsatzstück zur Höhenverstellbarkeit. Die Umgebungstemperatur für den Betrieb liegt zwischen 0 und 50 °C. Technische Daten Einbautiefe: 1300 - 1750 mm Belastungsklasse Abdeckung: D 400 (EN 124) Pumpe Typ: GTF 1200 Leistung P1: 1,4 kW Leistung P2: 0,84 kW Max. Förderleistung: 15,5 m³/h Max. Förderhöhe: 9 m Betriebsspannung: 230 V Schutzart Pumpe: IP 68 (3m) Nennstrom: 6,2 A Die Kessel Aquapump Pumpstation Medium Tronic 230V GTF 1200 bietet eine zuverlässige und robuste Lösung zur Förderung von fäkalienfreiem Abwasser. Mit einer Leistung von 1,4 kW und einer maximalen Förderhöhe von 9 m, angetrieben durch die GTF 1200 Pumpe, ist sie für anspruchsvolle Anwendungen im Erdreich geeignet. Die modulare Bauweise und die Belastungsklasse D 400 der Abdeckung stellen eine lange Lebensdauer und hohe Sicherheit sicher. Produktspezifikation Hersteller-Warengruppe: WG Pumpentechnik Hersteller-Produktgruppe: Pumpstation Aqualift S - Serienartikel Hersteller-Artikelnummer: 827821D Nennstrom: 6,2 Baulänge: 806 Kabellänge: 10 Max. Volumenstrom: 15,5 Max. Förderhöhe: 9 Mit Entlüftung: ja Drehzahl: 2650 Umgebungstemperatur: 0 - 50 Elektrischer Anschluss: Anschlusskabel mit Stecker Bemessungsspannung: 207 - 253 Explosionsgeschützt: nein Schutzart (IP): IP68 Mit Kommunikationsschnittstelle RS-232: ja Mit Kommunikationsschnittstelle RS-485: nein Geeignet für Außeneinsatz: ja Aufgenommene Motorleistung (P1) pro Motor: 1,4 Motorausgangsleistung (P2): 0,84 Kommunikation: vorbereitet Nennbetriebsart: S1 Unterstützt Protokoll für Modbus RTU: nein Mit Schneidwerk: nein Anzahl der Einlassöffnungen: 1 Isolationsklasse nach IEC: F Anzahl der Pumpen: 1 Mediumtemperatur (Dauerbetrieb): 40 Geeignet
