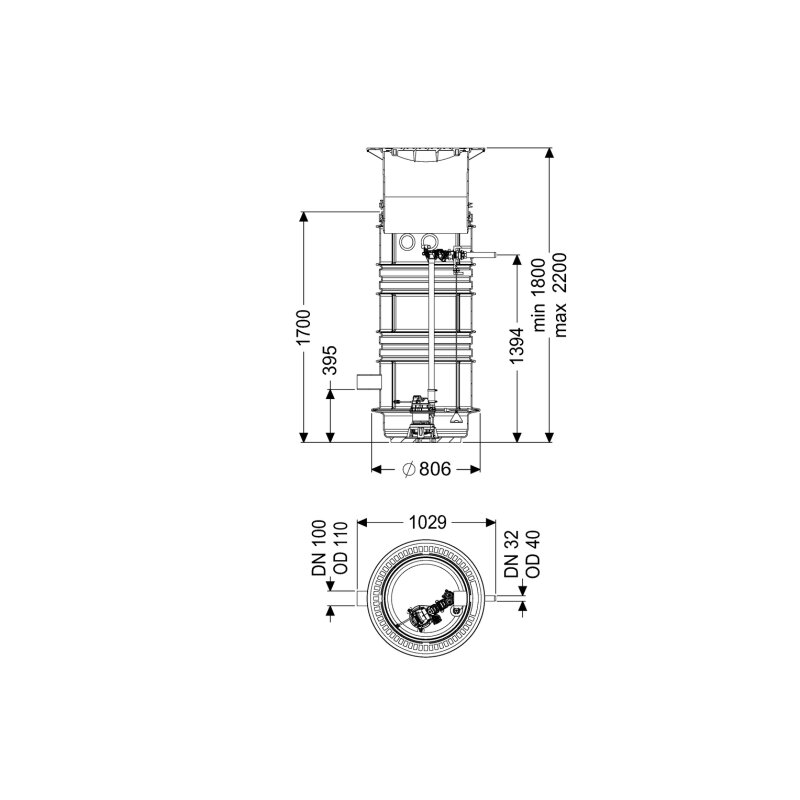

Kessel Aquapump Pumpstation Medium Tronic 230v Gtf 1200, 1800-2250mm, Klasse B 125, Pneumatisch

Kessel Aquapump Pumpstation Medium Tronic 230V GTF 1200, 1800-2250mm, Klasse B 125, pneumatisch Die KESSEL Aquapump Pumpstation Medium Tronic 230V GTF 1200 ist eine robuste und effiziente Lösung für die Entsorgung von fäkalienfreiem Abwasser. Diese Einzelanlage ist für den Einbau ins Erdreich konzipiert und verfügt über eine überflutbare GTF 1200 Pumpe sowie eine pneumatische Niveauerfassung. Mit einer variablen Einbautiefe von 1800 bis 2250 mm und einer Belastungsklasse von B 125 bietet sie zuverlässige Leistung für diverse Anwendungen. Wie ist die Pumpstation konstruiert und welche Materialien werden verwendet? Die Pumpstation basiert auf einem Schachtsystem LW 600, gefertigt aus dauerhaft beständigem Kunststoff (PE-LLD). Dieses System zeichnet sich durch einen offenen Pumpenraum und universelle Anschlussmöglichkeiten aus. Eine runde Abdeckplatte aus schwarzem Grauguss mit den Maßen 648 mm Länge, 648 mm Breite und 103 mm Höhe schließt das System ab. Die Anlage wird als Modulbausatz zur bauseitigen Montage geliefert und ist für die Nassaufstellung im Erdreich vorgesehen. Integrierte Komponenten lassen sich dank Schnellverschlüssen einfach entnehmen. Ein integrierter Rückflussverhinderer sorgt für einen sicheren Betrieb. Welche Pumpentechnik und Leistungsmerkmale bietet die Pumpstation? Die KESSEL Aquapump Pumpstation ist mit einer überflutbaren GTF 1200 Pumpe ausgestattet. Diese Pumpe arbeitet mit einer Betriebsspannung von 230 V und erreicht eine maximale Förderleistung von 15,5 m³/h bei einer maximalen Förderhöhe von 9 m. Die aufgenommene Motorleistung (P1) beträgt 1,4 kW, während die Motorausgangsleistung (P2) bei 0,84 kW liegt. Die Pumpe ist für eine dauerhafte Förderguttemperatur von bis zu 40 °C ausgelegt und besitzt die Schutzart IP 68 (bis 3 m Tiefe) sowie die Isolationsklasse F. Eine integrierte Temperaturüberwachung und ein Freistromrad tragen zur Langlebigkeit und Effizienz bei. Die Länge der Netzanschlussleitung der Pumpe beträgt 10 m. Wie erfolgt die Steuerung und Überwachung der Pumpstation? Die Pumpensteuerung erfolgt über ein Comfort Schaltgerät, das eine Schutzart von IP 54 aufweist und ebenfalls mit 230 V Betriebsspannung arbeitet. Die Niveauerfassung wird pneumatisch mittels einer Tauchglocke realisiert. Ein optischer Alarmgeber informiert über den Betriebszustand. Das Schaltgerät verfügt über eine GSM-Schnittstelle und eine USB-Schnittstelle für erweiterte Funktionen. Eine Logbuchfunktion, eine mehrzeilige Displayanzeige, eine Batteriepufferung und ein Selbstdiagnosesystem (SDS) sind ebenfalls integriert, um eine umfassende Überwachung und einfache Wartung zu ermöglichen. Ein potentialfreier Kontakt ist optional verfügbar. Welche Anschluss- und Installationsmerkmale sind zu beachten? Die Pumpstation ist für den Einbau ins Erdreich vorgesehen und bietet eine flexible Einbautiefe von 1800 bis 2250 mm, die durch ein teleskopisches Aufsatzstück höhenverstellbar ist. Die Grundwasserbeständigkeit ab Unterkante Bodenteil beträgt 2000 mm. Der waagerechte Druckabgang hat einen Nenndurchmesser von DN 32 (Rohraußendurchmesser 40 mm). Der Zulauf hat eine Nennweite von DN 150 (Rohraußendurchmesser 160 mm) und ist als Rohrende ausgeführt. Die Durchgangsdichtungen für Kabelleerrohr und Entlüftungsleitung sind jeweils DN 100. Die Pumpstation entspricht der Norm EN 12050-2. Technische Daten Anlagenart: Einzelanlage Abwasserart: fäkalienfrei Einbautiefe: 1800 - 2250 mm Belastungsklasse: B 125 (EN 124) Pumpe: GTF 1200 Betriebsspannung: 230 V Leistung P1: 1,4 kW Förderleistung max.: 15,5 m³/h Förderhöhe max.: 9 m Schutzart Pumpe: IP 68 (3m) Die KESSEL Aquapump Pumpstation Medium Tronic 230V GTF 1200 stellt eine robuste und effiziente Lösung für die Entwässerung von fäkalienfreiem Abwasser dar. Mit ihrer leistungsstarken GTF 1200 Pumpe, die eine maximale Förderleistung von 15,5 m³/h und eine Motorleistung von 1,4 kW bietet, sowie einer flexiblen Einbautiefe von 1800 bis 2250 mm, ist sie optimal für den dauerhaften Einsatz im Erdreich geeignet. Das Comfort Schaltgerät mit pneumatischer Niveauerfassung und umfangreichen Überwachungsfunktionen sorgt für einen zuverlässigen und wartungsarmen Betrieb. Produktspezifikation Hersteller-Warengruppe: WG Pumpentechnik Hersteller-Produktgruppe: Pumpstation Aqualift S - Serienartikel Hersteller-Artikelnummer: 827831B Nennstrom: 6,2 Baulänge: 806 Kabellänge: 10 Max. Volumenstrom: 15,5 Max. Förderhöhe: 9 Mit Entlüftung: ja Drehzahl: 2650 Umgebungstemperatur: 0 - 50 Elektrischer Anschluss: Anschlusskabel mit Stecker Bemessungsspannung: 207 - 253 Explosionsgeschützt: nein Schutzart (IP): IP68 Mit Kommunikationsschnittstelle RS-232: ja Mit Kommunikationsschnittstelle RS-485: nein Geeignet für Außeneinsatz: ja Aufgenommene Motorleistung (P1) pro Motor: 1,4 Motorausgangsleistung (P2): 0,84 Kommunikation: vorbereitet Nennbetriebsart: S1 Unterstützt Protokoll für Modbus RTU: nein Mit Schneidwerk: nein Anzahl der Einlassöffnungen: 1 Isolationsklasse nach IEC: F Anzahl der Pumpen:
