Kessel Aquapump Pumpstation Medium Tronic 230v Gtf 1200, 800-1250mm, Klasse B 125, Pneumatisch

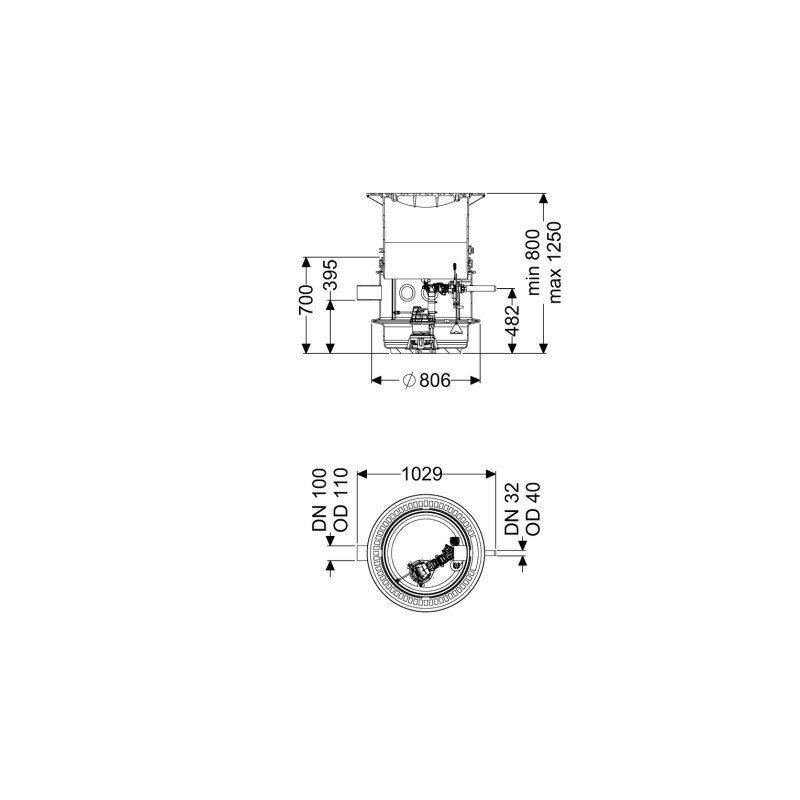

Kessel Aquapump Pumpstation Medium Tronic 230V GTF 1200, 800-1250mm, Klasse B 125, pneumatisch Die Kessel Aquapump Pumpstation Medium Tronic 230V GTF 1200 ist eine robuste Einzelanlage für die zuverlässige Entsorgung von fäkalienfreiem Abwasser. Ausgestattet mit einer überflutbaren GTF 1200 Pumpe und pneumatischer Niveauerfassung, eignet sich diese Pumpstation für den Einbau ins Erdreich. Das System ist für eine Einbautiefe von 800 bis 1250 mm konzipiert und verfügt über eine Abdeckung der Belastungsklasse B 125. Sie ist ideal für Anwendungen, bei denen fäkalienfreies Abwasser sicher und zuverlässig gefördert werden muss, beispielsweise in Gebäuden mit begrenztem Gefälle oder bei der Entwässerung von Sammelstellen. Wie ist die Kessel Aquapump Pumpstation aufgebaut? Die Pumpstation ist als Einzelanlage mit einem Schachtsystem LW 600 aus dauerhaft beständigem Kunststoff (PE-LLD) ausgeführt. Der offene Pumpenraum und universale Anschlussmöglichkeiten ermöglichen eine flexible Installation. Die Höhenverstellbarkeit erfolgt über ein teleskopisches Aufsatzstück, was eine Anpassung an unterschiedliche Einbautiefen von 800 mm bis 1250 mm erlaubt. Die Abdeckung besteht aus einer runden Graugussplatte in Schwarz mit einer Länge und Breite von 648 mm sowie einer Höhe von 103 mm, die der Belastungsklasse B 125 nach EN 124 entspricht. Die Verriegelung ist unverriegelt. Die Anlage wird als Modulbausatz zur bauseitigen Montage geliefert und hat eine Baulänge von 806 mm. Schnellverschlüsse ermöglichen eine einfache Entnahme der integrierten Komponenten. Welche Leistung und Technik bietet die GTF 1200 Pumpe? Die integrierte GTF 1200 Pumpe ist überflutbar und für fäkalienfreies Abwasser ausgelegt. Sie erreicht eine maximale Förderleistung von 15,5 m³/h und eine Förderhöhe von bis zu 9 m. Die Pumpe arbeitet mit einer Betriebsspannung von 230 V, einem Nennstrom von 6,2 A und einem maximalen Einschaltstrom von 14,9 A. Die aufgenommene Motorleistung (P1) beträgt 1,4 kW, die Motorausgangsleistung (P2) 0,84 kW bei einer Drehzahl von 2650 U/min im Dauerbetrieb (S1). Der Leistungsfaktor (Cos phi) liegt bei 0,98. Mit einer Schutzart von IP 68 (bis 3 m Eintauchtiefe) ist die Pumpe optimal gegen das Eindringen von Wasser geschützt und für eine dauerhafte Förderguttemperatur von bis zu 40 °C geeignet. Eine integrierte Temperaturüberwachung, die Isolationsklasse F und die Schutzklasse I stellen einen sicheren Betrieb sicher. Die Anschlussleitung der Pumpe ist vom Typ H07RN-F 3G 1,0 mm² und hat eine Länge von 10 m. Das Laufrad ist ein Freistromrad. Wie erfolgt die Steuerung und Überwachung der Pumpstation? Die Steuerung der Pumpstation erfolgt über ein Comfort Schaltgerät mit pneumatischer Niveauerfassung mittels Tauchglocke. Ein optischer Alarmgeber sorgt für zusätzliche Sicherheit. Das Schaltgerät bietet eine mehrzeilige Displayanzeige, eine Logbuchfunktion und ein Selbstdiagnosesystem (SDS). Für die Kommunikation sind USB- und GSM-Schnittstellen sowie eine RS-232-Schnittstelle vorhanden, die eine flexible Anbindung und Überwachung ermöglichen. Das Schaltgerät besitzt die Schutzart IP 54 und arbeitet ebenfalls mit einer Betriebsspannung von 230 V. Eine Batteriepufferung sichert die Funktionalität auch bei Stromausfall. Ein potentialfreier Kontakt ist optional verfügbar. Die Netzanschlussleitung des Schaltgeräts hat eine Länge von 1,4 m. Welche Anschluss- und Installationsmerkmale sind zu beachten? Die Pumpstation ist für die Nassaufstellung vorgesehen und verfügt über einen waagerechten Druckabgang mit einem Nenndurchmesser von DN 32 (Außendurchmesser 40 mm). Der Zulauf hat eine Nennweite von DN 150 (Außendurchmesser 160 mm) und ist als Rohrende ausgeführt. Die Durchgangsdichtungen für Kabelleerrohr und Entlüftungsleitung sind jeweils DN 100. Die Anlage ist grundwasserbeständig bis 2000 mm ab Unterkante Bodenteil. Technische Daten Einbautiefe: 800 - 1250 mm Belastungsklasse: B 125 (EN 124) Max. Förderleistung: 15,5 m³/h Max. Förderhöhe: 9 m Aufgenommene Motorleistung (P1): 1,4 kW Betriebsspannung: 230 V Schutzart Pumpe: IP 68 Förderguttemperatur (dauerhaft) max.: 40 °C Gewicht netto: 130 kg Baulänge: 806 mm Die Kessel Aquapump Pumpstation Medium Tronic 230V GTF 1200 bietet eine zuverlässige und effiziente Lösung für die Entwässerung von fäkalienfreiem Abwasser. Mit einer maximalen Förderleistung von 15,5 m³/h und einer Förderhöhe von 9 m, kombiniert mit einer robusten Bauweise und intelligenten Steuerungsfunktionen, stellt sie eine langlebige Investition dar. Die einfache Installation und Wartung durch den Modulbausatz und die Schnellverschlüsse unterstreichen die Anwenderfreundlichkeit dieses Systems und die leistungsstarke Pumpe mit 1,4 kW Motorleistung. Produktspezifikation Hersteller-Warengruppe: WG Pumpentechnik Hersteller-Produktgruppe: Pumpstation Aqualift S - Serienartikel Hersteller-Artikelnummer: 827811B Nennstrom: 6,2 Baulänge: 806 Kabellänge: 10 Max. Volumenstrom: 15,5 Max. Förderhöhe: 9 Mit Entlüftung: ja Drehzahl: 2650 Umg
