Kessel Aquapump Pumpstation Medium Tronic 230v Gtf 600, 1300-1750mm, Klasse B 125, Pneumatisch

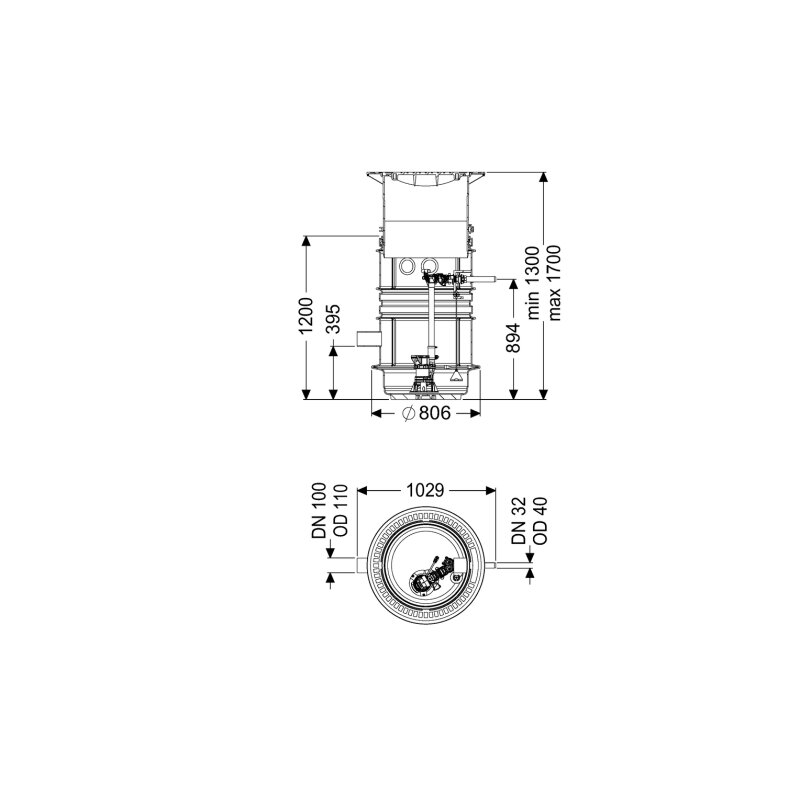

Kessel Aquapump Pumpstation Medium Tronic 230V GTF 600, 1300-1750mm, Klasse B 125, pneumatisch Die Kessel Aquapump Pumpstation Medium Tronic 230V GTF 600 ist eine robuste und effiziente Lösung für die Entsorgung von fäkalienfreiem Abwasser. Sie ist für den Einbau ins Erdreich konzipiert und bietet eine variable Einbautiefe von 1300 bis 1750 mm. Ausgestattet mit einer überflutbaren GTF 600 Pumpe und einer präzisen pneumatischen Niveauerfassung, ermöglicht diese Pumpstation einen zuverlässigen Betrieb unter Belastungsklasse B 125. Wie ist die Kessel Aquapump Pumpstation aufgebaut? Die Pumpstation ist mit einem Schachtsystem LW 600 ausgestattet, das aus dauerhaft beständigem Kunststoff (PE-LLD) gefertigt ist. Dieses System verfügt über einen offenen Pumpenraum und universale Anschlussmöglichkeiten. Die einfache Entnahme der integrierten Komponenten wird durch Schnellverschlüsse ermöglicht. Eine runde Abdeckplatte aus schwarzem Grauguss schließt das System ab. Diese Abdeckung misst 648 mm in Länge und Breite bei einer Höhe von 103 mm und ist unverriegelt. Sie entspricht der Belastungsklasse B 125 nach EN 124. Welche technischen Anschlüsse und Einbaumöglichkeiten bietet die Pumpstation? Die Anlage verfügt über einen waagerechten Druckabgang mit einem Nenndurchmesser von DN 32 (Außendurchmesser 40 mm) und einen Zulauf mit einem Nenndurchmesser von DN 100 (Außendurchmesser 110 mm). Für Kabelleerrohre und Entlüftungsleitungen sind Durchgangsdichtungen mit DN 100 vorhanden. Der Abstand der Rohrmitte des Auslaufs zum Behälterboden beträgt 894 mm, während der Abstand der Rohrsohle des Zulaufs 400 mm beträgt. Die Pumpstation ist grundwasserbeständig bis 2000 mm ab der Unterkante des Bodenteils. Die Einbautiefe ist teleskopisch über ein Aufsatzstück zwischen 1300 und 1750 mm verstellbar. Die Nassaufstellung im Erdreich ist vorgesehen, und die Lieferung erfolgt als Modulbausatz zur bauseitigen Montage. Die Pumpstation ist für fäkalienfreies Abwasser ausgelegt und erfüllt die Norm EN 12050-2. Welche Pumpentechnik ist integriert? Die Pumpstation ist mit einer überflutbaren GTF 600 Pumpe ausgestattet. Diese Pumpe erreicht eine maximale Förderleistung von 12 m³/h und eine maximale Förderhöhe von 8 m bei einer Drehzahl von 2800 U/min. Die Motoraufnahmeleistung (P1) beträgt 0,65 kW und die Motorausgangsleistung (P2) 0,4 kW. Die Pumpe arbeitet mit einer Betriebsspannung von 230 V und einem Nennstrom von 2,9 A. Ein Freistromrad und eine integrierte Temperaturüberwachung sind vorhanden. Die Schutzart der Pumpe ist IP 68 (3m), die Isolationsklasse F und die Schutzklasse I. Die maximale Förderguttemperatur im Dauerbetrieb beträgt 40 °C. Wie erfolgt die Steuerung und Überwachung? Die Steuerung der Pumpstation erfolgt über ein Comfort-Schaltgerät mit pneumatischer Niveauerfassung mittels Tauchglocke. Ein optischer Alarmgeber ist integriert. Das Schaltgerät bietet eine Logbuchfunktion, eine mehrzeilige Displayanzeige, Batteriepufferung und ein Selbstdiagnosesystem (SDS). Zudem sind eine GSM- und eine USB-Schnittstelle sowie ein optionaler potentialfreier Kontakt verfügbar. Die Schutzart des Schaltgeräts ist IP 54. Technische Daten Belastungsklasse: B 125 (EN 124) Einbautiefe: 1300 - 1750 mm Max. Förderleistung: 12 m³/h Max. Förderhöhe: 8 m Leistung P1: 0,65 kW Betriebsspannung: 230 V Schutzart Pumpe: IP 68 (3m) Nennstrom: 2,9 A Gewicht netto: 131 kg Förderguttemperatur max.: 40 °C Die Kessel Aquapump Pumpstation Medium Tronic 230V GTF 600 stellt eine zuverlässige und effiziente Lösung für die Abwasserentsorgung ohne Fäkalien dar. Mit ihrer robusten GTF 600 Pumpe, die eine maximale Förderleistung von 12 m³/h und eine Förderhöhe von 8 m erreicht, sowie der präzisen pneumatischen Niveauerfassung, ist sie optimal für den dauerhaften Einsatz im Erdreich geeignet. Die hohe Belastungsklasse B 125 und die umfangreichen Steuerungsfunktionen tragen zu einem sicheren und wartungsfreundlichen Betrieb. Produktspezifikation Hersteller-Warengruppe: WG Pumpentechnik Hersteller-Produktgruppe: Pumpstation Aqualift S - Serienartikel Hersteller-Artikelnummer: 825821B Nennstrom: 2,9 Baulänge: 806 Kabellänge: 10 Max. Volumenstrom: 12 Max. Förderhöhe: 8 Mit Entlüftung: ja Drehzahl: 2800 Umgebungstemperatur: 0 - 50 Elektrischer Anschluss: Anschlusskabel mit Stecker Bemessungsspannung: 207 - 253 Explosionsgeschützt: nein Frequenz: 50 Hz Schutzart (IP): IP68 Mit Kommunikationsschnittstelle RS-232: ja Mit Kommunikationsschnittstelle RS-485: nein Geeignet für Außeneinsatz: ja Aufgenommene Motorleistung (P1) pro Motor: 0,65 Motorausgangsleistung (P2): 0,4 Kommunikation: vorbereitet Nennbetriebsart: S1 Unterstützt Protokoll für Modbus RTU: nein Mit Schneidwerk: nein Anzahl der Einlassöffnungen: 1 Isolationsklasse nach IEC: F Anzahl der Pumpen: 1 Mediumtemperatur (Dauerbetrieb): 40 Geeignet für Fäkalien: nein Mit Rückschlagklappe: ja Anschluss Einlassseite: Rohrende Nenndurchmesser, Anschluss Einlassseite: DN 100 Nenndurchmesser, Anschluss Auslassseite: DN 32 Rohra
