Kessel Aquapump Pumpstation Medium Tronic 230v Gtf 600, 1800-2250mm, Klasse D 400, Pneumatisch

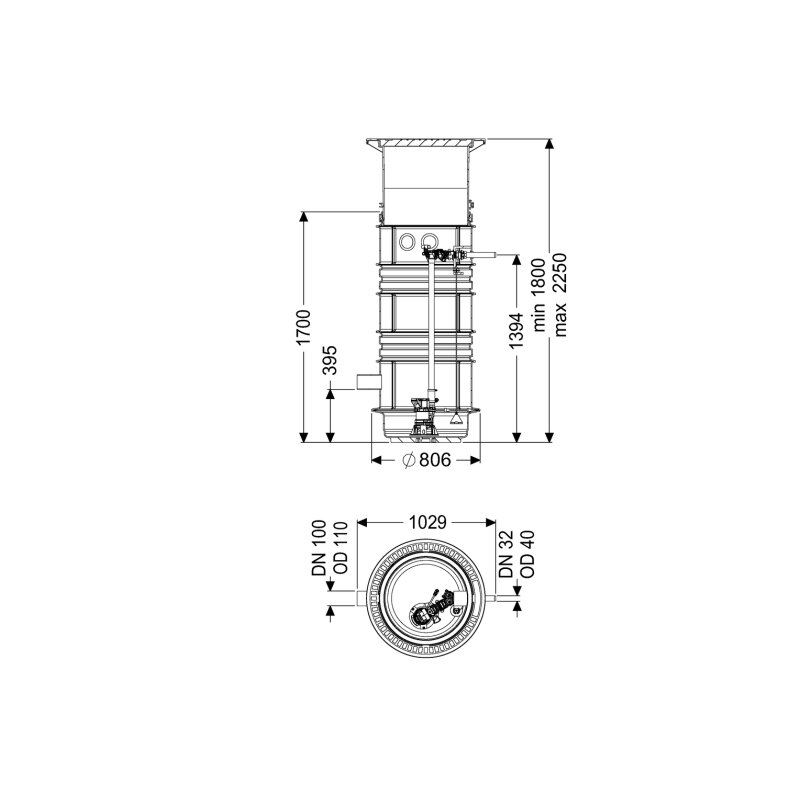

Kessel Aquapump Pumpstation Medium Tronic 230V GTF 600, 1800-2250mm, Klasse D 400, pneumatisch Die Kessel Aquapump Pumpstation Medium Tronic 230V GTF 600 ist eine energieeffiziente und zuverlässige Einzelanlage für fäkalienfreies Abwasser. Sie ist für den Einbau ins Erdreich konzipiert und bietet eine variable Einbautiefe von 1800 bis 2250 mm. Ausgestattet mit einer überflutbaren GTF 600 Pumpe und einer pneumatischen Niveauerfassung, erfüllt sie die Belastungsklasse D 400 und ist ideal für die sichere Abwasserentsorgung. Wie ist die Kessel Aquapump Pumpstation aufgebaut? Die Pumpstation besteht aus einem Schachtsystem LW 600 aus dauerhaft beständigem Kunststoff (PE-LLD) mit offenem Pumpenraum und universalen Anschlussmöglichkeiten. Schnellverschlüsse ermöglichen die einfache Entnahme der integrierten Komponenten. Die Abdeckung ist eine runde Abdeckplatte aus Grauguss mit Betonfüllung in schwarzer Farbe, die eine Belastungsklasse D 400 nach EN 124 erfüllt. Die Abdeckung misst 680 mm in Länge und Breite sowie 50 mm in der Höhe und ist unverriegelt. Die Anlage wird als Modulbausatz zur bauseitigen Montage geliefert. Welche Leistung bietet die integrierte GTF 600 Pumpe? Die integrierte GTF 600 Pumpe arbeitet mit einer Betriebsspannung von 230 V und einem Nennstrom von 2,9 A . Sie erreicht eine maximale Förderleistung von 12 m³/h und eine Förderhöhe von bis zu 8 m bei einer Drehzahl von 2800 U/min . Die Leistungsaufnahme P1 beträgt 0,65 kW , während die Motorausgangsleistung P2 bei 0,4 kW liegt. Die Pumpe ist nach Schutzart IP 68 (3m) ausgelegt, verfügt über eine integrierte Temperaturüberwachung und ist für eine dauerhafte Förderguttemperatur von maximal 40 °C geeignet. Der Laufradtyp ist ein Freistromrad, und die Anschlussleitung der Pumpe ist vom Typ H07RN-F 3G 1,0 mm2 mit einer Länge von 10 m. Wie wird die Pumpstation gesteuert und überwacht? Die Steuerung der Pumpstation erfolgt über ein Comfort Schaltgerät mit einer Schutzart von IP 54 . Die Niveauerfassung wird präzise über eine pneumatische Tauchglocke realisiert. Das Schaltgerät bietet moderne Funktionen wie einen optischen Alarmgeber, eine GSM-Schnittstelle , eine USB-Schnittstelle , eine Logbuchfunktion, eine mehrzeilige Displayanzeige sowie eine Batteriepufferung und ein Selbstdiagnosesystem (SDS). Ein potentialfreier Kontakt ist optional verfügbar. Die Netzfrequenz beträgt 50 Hz bei einer Betriebsspannung von 230 V. Welche Anschlussmöglichkeiten und Abmessungen sind vorhanden? Die Pumpstation verfügt über einen waagerechten Druckabgang mit einem Nenndurchmesser von DN 32 (DA 40 mm) . Der Zulauf hat eine Nennweite von DN 100 (DA 110 mm) und ist als Rohrende ausgeführt. Es ist ein Zulauf vorhanden. Die Durchgangsdichtungen für Kabelleerrohr und Entlüftungsleitung sind jeweils DN 100 . Der Abstand Rohrmitte Auslauf zu Behälterboden beträgt 1394 mm, der Abstand Rohrsohle Zulauf zu Behälterboden 400 mm und der Abstand Rohrmitte Zulauf zu Behälterboden 455 mm. Die lichte Weite des Behälters und des Einstiegs beträgt 600 mm . Die Abmessungen der Pumpstation betragen 806 mm in Länge und Breite, bei einem Nettogewicht von 163 kg . Die Grundwasserbeständigkeit beginnt ab 2000 mm unter der Unterkante des Bodenteils. Die Höhenverstellbarkeit wird durch ein teleskopisches Aufsatzstück ermöglicht. Technische Daten Belastungsklasse: D 400 (EN 124) Einbautiefe: 1800 - 2250 mm Max. Förderleistung: 12 m³/h Max. Förderhöhe: 8 m Leistung P1: 0,65 kW Betriebsspannung: 230 V Schutzart Pumpe: IP 68 (3m) Schutzart Schaltgerät: IP 54 Nennstrom: 2,9 A Gewicht netto: 163 kg Die Kessel Aquapump Pumpstation Medium Tronic 230V GTF 600 bietet eine robuste und effiziente Lösung für die Entsorgung von fäkalienfreiem Abwasser. Mit ihrer leistungsstarken GTF 600 Pumpe, einer maximalen Förderleistung von 12 m³/h und einer variablen Einbautiefe von 1800 bis 2250 mm, ist sie für anspruchsvolle Anwendungen im Erdreich geeignet und ermöglicht eine sichere und zuverlässige Abwasserentsorgung. Produktspezifikation Hersteller-Warengruppe: WG Pumpentechnik Hersteller-Produktgruppe: Pumpstation Aqualift S - Serienartikel Hersteller-Artikelnummer: 825831D Nennstrom: 2,9 Baulänge: 806 Kabellänge: 10 Max. Volumenstrom: 12 Max. Förderhöhe: 8 Mit Entlüftung: ja Drehzahl: 2800 Umgebungstemperatur: 0 - 50 Elektrischer Anschluss: Anschlusskabel mit Stecker Bemessungsspannung: 207 - 253 Explosionsgeschützt: nein Frequenz: 50 Hz Schutzart (IP): IP68 Mit Kommunikationsschnittstelle RS-232: ja Mit Kommunikationsschnittstelle RS-485: nein Geeignet für Außeneinsatz: ja Aufgenommene Motorleistung (P1) pro Motor: 0,65 Motorausgangsleistung (P2): 0,4 Kommunikation: vorbereitet Nennbetriebsart: S1 Unterstützt Protokoll für Modbus RTU: nein Mit Schneidwerk: nein Anzahl der Einlassöffnungen: 1 Isolationsklasse nach IEC: F Anzahl der Pumpen: 1 Mediumtemperatur (Dauerbetrieb): 40 Geeignet für Fäkalien: nein Mit Rückschlagklappe: ja Anschluss Einlassseite: Rohrende Nenndurchmesser, Anschluss Einlassseite: DN 100 Nen
