Kessel Aquapump Pumpstation Medium Tronic 230v Gtf 600 S1, 800-1250mm, Klasse B 125, Pneumatisch

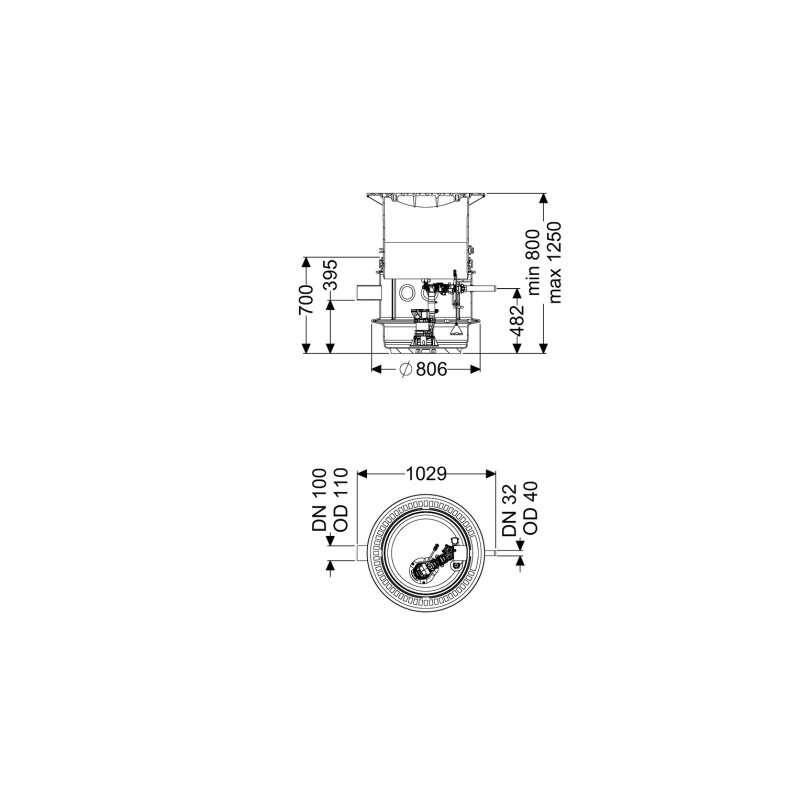

Kessel Aquapump Pumpstation Medium Tronic 230V GTF 600 S1, 800-1250mm, Klasse B 125, pneumatisch Die Kessel Aquapump Pumpstation Medium Tronic 230V GTF 600 S1 ist eine modulare und robuste Lösung für die zuverlässige Entsorgung von fäkalienfreiem Abwasser. Ausgestattet mit einer überflutbaren GTF 600 Pumpe und einer pneumatischen Niveauerfassung, eignet sich diese Pumpstation ideal für den Einbau ins Erdreich. Mit einer Belastungsklasse von B 125 ist sie für Bereiche mit leichter Verkehrsbelastung geeignet und bietet eine flexible Einbautiefe von 800 mm bis 1250 mm. Wie ist die Kessel Aquapump Pumpstation konstruiert? Die Pumpstation verfügt über ein Schachtsystem LW 600 aus dauerhaft beständigem Kunststoff (PE-LLD) mit einem offenen Pumpenraum und universellen Anschlussmöglichkeiten. Schnellverschlüsse ermöglichen die einfache Entnahme der integrierten Komponenten. Ein integrierter Rückflussverhinderer ist ebenfalls vorhanden. Die Abdeckung ist eine runde Graugussplatte in schwarzer Farbe mit den Maßen 648 x 648 mm und einer Höhe von 103 mm. Sie ist unverriegelt und entspricht der Belastungsklasse B 125 nach EN 124. Die Anlage ist als Einzelanlage für die Nassaufstellung konzipiert und wird als Modulbausatz zur bauseitigen Montage geliefert. Welche Pumpentechnik und Leistungsmerkmale zeichnen die GTF 600 Pumpe aus? Die integrierte, überflutbare GTF 600 Pumpe ist für fäkalienfreies Abwasser konzipiert und erreicht eine maximale Förderleistung von 12 m³/h bei einer Förderhöhe von bis zu 8 m. Sie arbeitet mit einer Drehzahl von 2800 U/min und einer Betriebsspannung von 230 V. Die aufgenommene Motorleistung (P1) beträgt 0,65 kW und die Motorausgangsleistung (P2) 0,4 kW im Dauerbetrieb (S1). Die Pumpe verfügt über eine integrierte Temperaturüberwachung und ein Freistromlaufrad. Mit der Schutzart IP 68 (bis 3 m Tiefe), Isolationsklasse F und Schutzklasse I ist die Pumpe robust und sicher. Die Anschlussleitung der Pumpe ist 10 m lang und mit einem codierten Stecker versehen. Welche Funktionen bietet die Steuerung und Überwachung? Die Steuerung der Pumpstation erfolgt über ein Comfort-Schaltgerät mit pneumatischer Niveauerfassung mittels Tauchglocke. Das Schaltgerät ist mit einem optischen Alarmgeber, einer mehrzeiligen Displayanzeige und einer Logbuchfunktion ausgestattet. Es bietet zudem eine Batteriepufferung und ein Selbstdiagnosesystem (SDS) für erhöhte Betriebssicherheit. Die Schutzart des Schaltgeräts ist IP 54. Es unterstützt GSM- und USB-Schnittstellen, und ein potentialfreier Kontakt ist optional verfügbar. Die Betriebsspannung beträgt 230 V bei einer Netzfrequenz von 50 Hz. Welche Anschluss- und Einbaumerkmale sind zu beachten? Die Kessel Aquapump Pumpstation ist für den Einbau ins Erdreich vorgesehen und bietet eine teleskopisch verstellbare Einbautiefe von 800 mm bis 1250 mm. Die Grundwasserbeständigkeit beginnt ab 2000 mm unter der Unterkante des Bodenteils. Anschlüsse sind für ein Kabelleerrohr (DN 100) und eine Entlüftungsleitung (DN 100) vorhanden. Der waagrechte Druckabgang hat einen Nenndurchmesser von DN 32 (Außendurchmesser 40 mm). Der Zulauf ist als Rohrende ausgeführt und weist eine Nennweite von DN 100 (Außendurchmesser 110 mm) auf. Technische Daten Einbautiefe: 800 - 1250 mm Belastungsklasse: B 125 (EN 124) Pumpe: GTF 600 Förderleistung max.: 12 m³/h Förderhöhe max.: 8 m Leistung P1: 0,65 kW Drehzahl: 2800 U/min Schutzart Pumpe: IP 68 (3m) Niveauerfassung: pneumatisch Gewicht netto: 111 kg Die Kessel Aquapump Pumpstation Medium Tronic 230V GTF 600 S1 stellt eine zuverlässige und effiziente Lösung für die Abwasserentsorgung ohne Fäkalien dar. Mit einer leistungsstarken GTF 600 Pumpe, die eine maximale Förderleistung von 12 m³/h und eine Förderhöhe von 8 m erreicht, sowie einer intelligenten Steuerung mit pneumatischer Niveauerfassung, ist sie optimal für den dauerhaften Einsatz im Erdreich geeignet. Die robuste Bauweise und die Belastungsklasse B 125 sichern eine hohe Langlebigkeit und Anpassungsfähigkeit durch die teleskopische Höhenverstellbarkeit. Produktspezifikation Hersteller-Warengruppe: WG Pumpentechnik Hersteller-Produktgruppe: Pumpstation Aqualift S - Serienartikel Hersteller-Artikelnummer: 825811B Nennstrom: 2,9 Baulänge: 810 Kabellänge: 10 Max. Volumenstrom: 12 Max. Förderhöhe: 8 Mit Entlüftung: ja Drehzahl: 2800 Umgebungstemperatur: 0 - 50 Elektrischer Anschluss: Anschlusskabel mit Stecker Bemessungsspannung: 207 - 253 Explosionsgeschützt: nein Frequenz: 50 Hz Schutzart (IP): IP68 Mit Kommunikationsschnittstelle RS-232: ja Mit Kommunikationsschnittstelle RS-485: nein Geeignet für Außeneinsatz: ja Aufgenommene Motorleistung (P1) pro Motor: 0,65 Motorausgangsleistung (P2): 0,4 Kommunikation: vorbereitet Nennbetriebsart: S1 Unterstützt Protokoll für Modbus RTU: nein Mit Schneidwerk: nein Anzahl der Einlassöffnungen: 1 Isolationsklasse nach IEC: F Anzahl der Pumpen: 1 Mediumtemperatur (Dauerbetrieb): 40 Geeignet für Fäkalien: nein Mit Rückschlagklappe: ja Anschluss Einlassseite: Ro
