Kessel Aquapump Pumpstation Xl Duo 400v Spf 3000-s3, S3, Mit Tauchglocke, Niedrigster Einbau

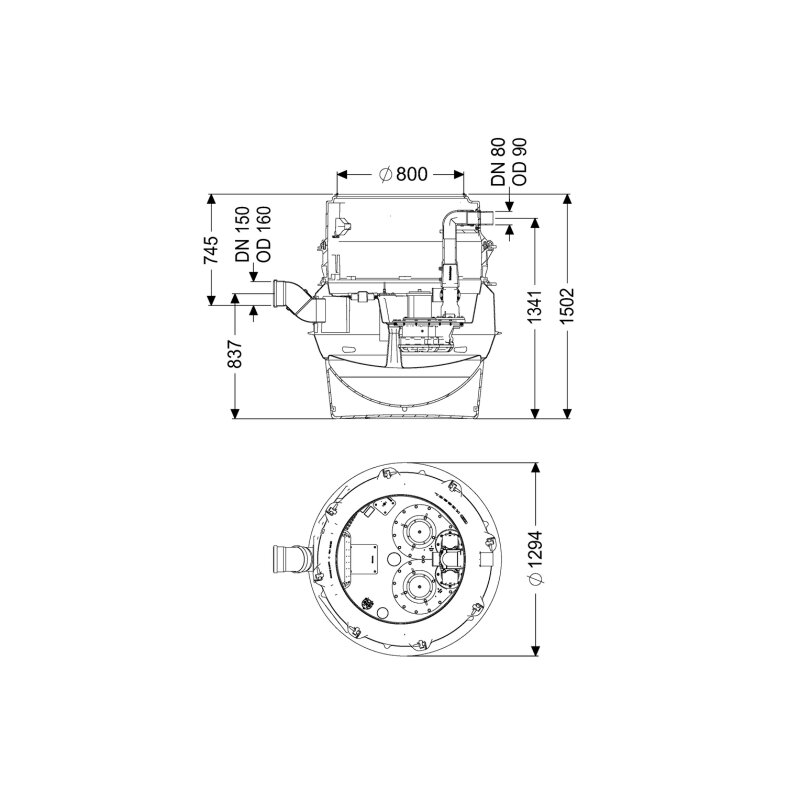

Kessel Aquapump Pumpstation XL Duo 400V SPF 3000-S3, S3, mit Tauchglocke, niedrigster Einbau Die KESSEL Aquapump Pumpstation XL Duo 400V SPF 3000-S3 ist eine leistungsstarke Doppelanlage für die zuverlässige Entsorgung von fäkalienhaltigem und fäkalienfreiem Abwasser. Konzipiert für den Einbau ins Erdreich, bietet sie mit einer Höhe von 1500 mm und der Variante für den niedrigsten Einbau eine flexible Lösung. Ausgestattet mit zwei überflutbaren SPF 3000 Pumpen und einer pneumatischen Niveauerfassung, ist sie ideal für anspruchsvolle Anwendungen, bei denen eine maximale Förderleistung von 47 m³/h und eine Förderhöhe von bis zu 16 m erforderlich ist. Wie ist die KESSEL Aquapump Pumpstation XL Duo konstruiert? Die Pumpstation besteht aus einem Sammelbehälter aus dauerhaft beständigem Polyethylen (PE) mit einem Behältervolumen von 335 Litern und einem Nutzvolumen von 160 Litern. Der Behälter ist schwarz und verfügt über eine lichte Weite von 1000 mm sowie eine lichte Einstiegshöhe von 800 mm. Der abgeschlossene Pumpenraum ist für die Trockenaufstellung konzipiert und mit einer verschraubten Reinigungsöffnung versehen. Die Druckleitung ist waagrecht angebracht und mit einem Kunststoff-Absperrschieber sowie einem integrierten Rückflussverhinderer ausgestattet. Die Pumpengehäuse bestehen aus Gusseisen, was eine hohe Beständigkeit sicherstellt. Die Pumpstation erfüllt die Norm EN 12050-1. Welche Leistungsmerkmale bieten die integrierten Pumpen? Die Pumpstation ist mit zwei überflutbaren SPF 3000-S3 Pumpen ausgestattet, die jeweils eine aufgenommene Motorleistung (P1) von 3,2 kW und eine Motorausgangsleistung (P2) von 2,7 kW aufweisen. Die Pumpen arbeiten mit einer Drehzahl von 2845 U/min und sind für eine maximale Förderhöhe von 16 m sowie eine maximale Förderleistung von 47 m³/h ausgelegt. Sie verfügen über ein Freistromrad mit einem freien Kugeldurchgang von 40 mm und sind für eine dauerhafte Förderguttemperatur von bis zu 40 °C geeignet. Die Schutzart der Pumpen ist IP 68 (3m/48h), die Isolationsklasse F und die Schutzklasse I. Eine integrierte Temperaturüberwachung schützt die Motoren. Wie erfolgt die Steuerung und Überwachung der Pumpstation? Die Pumpensteuerung erfolgt über ein anwenderfreundliches Comfort Schaltgerät mit Schutzart IP 54. Es nutzt eine pneumatische Niveauerfassung mittels Tauchrohr und ist mit einem Motorschutzschalter sowie einem Alarmgeber ausgestattet. Das Schaltgerät bietet eine mehrzeilige Displayanzeige, eine Logbuchfunktion und eine Batteriepufferung. Optional kann es über einen potentialfreien Kontakt in die Gebäudeleittechnik eingebunden werden und Alarm- sowie Sammelstörmeldungen über eine GSM-Schnittstelle ausgeben. Ein Selbstdiagnosesystem (SDS) unterstützt die Überwachung des Betriebszustands. Welche Installationsmöglichkeiten und Anschlüsse sind vorhanden? Die KESSEL Aquapump Pumpstation XL Duo ist für den Einbau ins Erdreich vorgesehen und in der Variante für den niedrigsten Einbau konzipiert. Die Grundwasserbeständigkeit beträgt 3000 mm ab Unterkante Bodenteil, was eine sichere und dauerhafte Installation ermöglicht. Der Druckabgang hat einen Nenndurchmesser von DN 80 (Rohraußendurchmesser 90 mm), während der Zulauf einen Nenndurchmesser von DN 150 (Rohraußendurchmesser 160 mm) besitzt. Ein Entlüftungsanschluss DN 70 ist ebenfalls vorhanden. Die Pumpstation wird vormontiert zur bauseitigen Endmontage geliefert, wobei Pumpen und Sensorik bauseits zu montieren und das Schaltgerät anzuschließen sind. Technische Daten Anlagenart: Doppelanlage Abwasserart: fäkalienhaltig Einbausituation: Einbau ins Erdreich Höhe: 1500 mm Anzahl Pumpen: 2 Pumpe: SPF 3000-S3 Leistung P1: 3,2 kW Förderleistung max.: 47 m³/h Förderhöhe max.: 16 m Nutzvolumen: 160 l Betriebsspannung: 400 V Schutzart Pumpe: IP 68 (3m/48h) Schutzart Schaltgerät: IP 54 Die KESSEL Aquapump Pumpstation XL Duo 400V SPF 3000-S3 bietet eine leistungsstarke und zuverlässige Lösung für die Abwasserentsorgung im Erdreich. Mit ihrer Doppelanlage, einer maximalen Förderleistung von 47 m³/h und einer Förderhöhe von 16 m ist sie für anspruchsvolle Anwendungen bestens geeignet. Das intelligente Comfort Schaltgerät mit pneumatischer Niveauerfassung und vielfältigen Kommunikationsoptionen sorgt für einen sicheren und komfortablen Betrieb. Lieferumfang 1x KESSEL Aquapump Pumpstation XL Duo 2x Pumpe SPF 3000-S3 1x Schaltgerät Comfort Produktspezifikation Hersteller-Warengruppe: WG Pumpentechnik Hersteller-Produktgruppe: Pumpstation Aqualift F XL tr. Aufst. - S Hersteller-Artikelnummer: 8742018 Nennstrom: 5,4 Baulänge: 1295 Bauhöhe: 1500 Behältervolumen: 335 Kabellänge: 10 Max. Volumenstrom: 47 Max. Förderhöhe: 16 Mit Entlüftung: ja Drehzahl: 2845 Umgebungstemperatur: 0 - 50 Potentialfreier Schaltkontakt: ja Elektrischer Anschluss: Anschlusskabel mit Stecker Bemessungsspannung: 360 - 440 Explosionsgeschützt: nein Schutzart (IP): IP68 Mit Kommunikationsschnittstelle RS-232: ja Mit Kommunikationsschnittstelle RS-485: nein Geeignet für Außenei
