Kessel Aquapump Pumpstation Xl Duo 400v Spf 4500-s3, S3, Mit Tauchglocke, Niedrigster Einbau

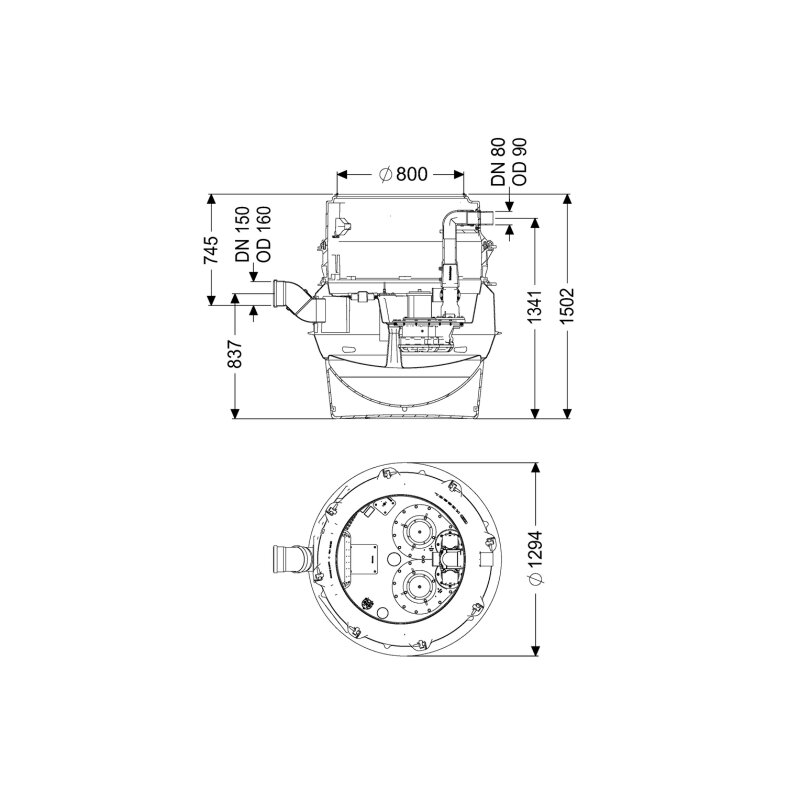

Kessel Aquapump Pumpstation XL Duo 400V SPF 4500-S3, S3, mit Tauchglocke, niedrigster Einbau Die KESSEL Aquapump Pumpstation XL Duo 400V SPF 4500-S3 ist eine leistungsstarke Doppelanlage für die zuverlässige Förderung von fäkalienhaltigem und fäkalienfreiem Abwasser. Konzipiert für den Einbau ins Erdreich in der Variante des niedrigsten Einbaus, zeichnet sich diese Pumpstation durch ihre robuste Bauweise und eine Bauhöhe von 1500 mm aus. Sie ist mit zwei überflutbaren SPF 4500 Pumpen ausgestattet, deren Steuerung über ein anwenderfreundliches Schaltgerät mit pneumatischer Niveauerfassung erfolgt. Wie ist die KESSEL Aquapump XL konstruiert und aufgebaut? Der Sammelbehälter der Pumpstation besteht aus dauerhaft beständigem Kunststoff (PE) und ist in Schwarz gehalten. Er verfügt über ein Behältervolumen von 335 Litern und ein Nutzvolumen von 160 Litern. Die Anlage ist für die Trockenaufstellung ausgelegt, wobei der Pumpenraum abgeschlossen ist und eine verschraubte Reinigungsöffnung besitzt. Der waagerechte Druckabgang hat einen Nenndurchmesser von DN 80 (Außendurchmesser 90 mm), während der Zulauf einen Nenndurchmesser von DN 150 (Außendurchmesser 160 mm) mit einer Einlassöffnung aufweist. Die Pumpstation bietet eine Grundwasserbeständigkeit von 3000 mm ab Unterkante Bodenteil und entspricht der Norm EN 12050-1. Das modulare KESSEL-Baukastensystem ermöglicht die Erweiterung mit verschiedenen Aufsatzstücken oder Technikschacht-Varianten als Zubehör. Welche Pumpentechnik und Leistungsmerkmale bietet die Anlage? Die Pumpstation ist mit zwei überflutbaren Pumpen des Typs SPF 4500-S3 ausgestattet. Jede Pumpe arbeitet mit einer Betriebsspannung von 400 V und ist für den Betriebsart S3 - 50 % ausgelegt. Sie erreichen eine maximale Förderleistung von 55 m³/h und eine maximale Förderhöhe von 20 m . Die aufgenommene Motorleistung (P1) pro Motor beträgt 4,2 kW, die Motorausgangsleistung (P2) 3,5 kW, bei einer Drehzahl von 2850 U/min. Die Pumpen sind für eine dauerhafte Förderguttemperatur von bis zu 40 °C geeignet und besitzen die Schutzart IP 68 (3m/48h) , was den Betrieb unter Wasser bis zu 3 Metern Tiefe für 48 Stunden ermöglicht. Ein Freistromrad erlaubt einen freien Kugeldurchgang von 40 mm. Die Pumpen verfügen über eine integrierte Temperaturüberwachung und eine 10 m lange Anschlussleitung. Das Pumpengehäuse ist aus Gusseisen gefertigt. Wie erfolgt die Steuerung und Überwachung der Pumpstation? Die Steuerung der Pumpstation erfolgt über ein Comfort-Schaltgerät mit der Schutzart IP 54 , das einen Motorschutzschalter integriert. Die Niveauerfassung wird pneumatisch mittels Tauchrohr realisiert, welches auch als Alarmgeber dient. Das Schaltgerät bietet einen potentialfreien Kontakt zur optionalen Einbindung in die Gebäudeleittechnik und eine GSM-Schnittstelle zur Ausgabe von Alarm- und Sammelstörmeldungen. Weitere Funktionen umfassen eine Logbuchfunktion, eine mehrzeilige Displayanzeige, Batteriepufferung und ein Selbstdiagnosesystem (SDS). Die erforderliche Absicherung für das Schaltgerät beträgt 3 x C 25 A. Welche Ausstattungsmerkmale und Montagehinweise sind zu beachten? Die KESSEL Aquapump Pumpstation XL Duo wird vormontiert zur bauseitigen Endmontage geliefert, wobei Pumpen, Sensorik und Schaltgerät vom Anwender angeschlossen werden müssen. Die Anlage verfügt über einen integrierten Rückflussverhinderer und einen Absperrschieber aus Kunststoff für die Druckleitung. Steighilfen sind vorhanden, um Wartungsarbeiten zu erleichtern. Die Pumpstation ist für den Außeneinsatz geeignet. Technische Daten Anlagenart: Doppelanlage Behältervolumen: 335 l Nutzvolumen: 160 l Bauhöhe: 1500 mm Max. Förderleistung: 55 m³/h Max. Förderhöhe: 20 m Anzahl Pumpen: 2 Betriebsspannung: 400 V Schutzart Pumpe: IP 68 (3m/48h) Freier Kugeldurchgang: 40 mm Die KESSEL Aquapump Pumpstation XL Duo 400V SPF 4500-S3 stellt eine zuverlässige und leistungsstarke Lösung für die Abwasserentsorgung im Erdreich dar. Mit ihrer Doppelanlage, der Betriebsspannung von 400 V, einer maximalen Förderleistung von 55 m³/h und einer Förderhöhe von 20 m ist sie für anspruchsvolle Anwendungen geeignet. Die intelligente Steuerung mit vielfältigen Kommunikationsmöglichkeiten und die robuste Bauweise aus PE-Kunststoff sichern eine effiziente und langlebige Funktion. Lieferumfang 1x Kessel Aquapump Pumpstation XL Duo 2x Pumpe SPF 4500-S3 1x Schaltgerät Comfort 1x Absperrschieber aus Kunststoff Produktspezifikation Hersteller-Warengruppe: WG Pumpentechnik Hersteller-Produktgruppe: Pumpstation Aqualift F XL tr. Aufst. - S Hersteller-Artikelnummer: 8742019 Nennstrom: 7,5 Baulänge: 1295 Bauhöhe: 1500 Behältervolumen: 335 Kabellänge: 10 Max. Volumenstrom: 55 Max. Förderhöhe: 20 Mit Entlüftung: ja Drehzahl: 2850 Umgebungstemperatur: 0 - 50 Potentialfreier Schaltkontakt: ja Elektrischer Anschluss: Anschlusskabel mit Stecker Bemessungsspannung: 360 - 440 Explosionsgeschützt: nein Schutzart (IP): IP68 Mit Kommunikationsschnittstelle RS-232: ja Mit Kommunikationsschnittstelle R
