Kessel Aquapump Pumpstation Xl Duo Gtf 2600 S1, 8743024

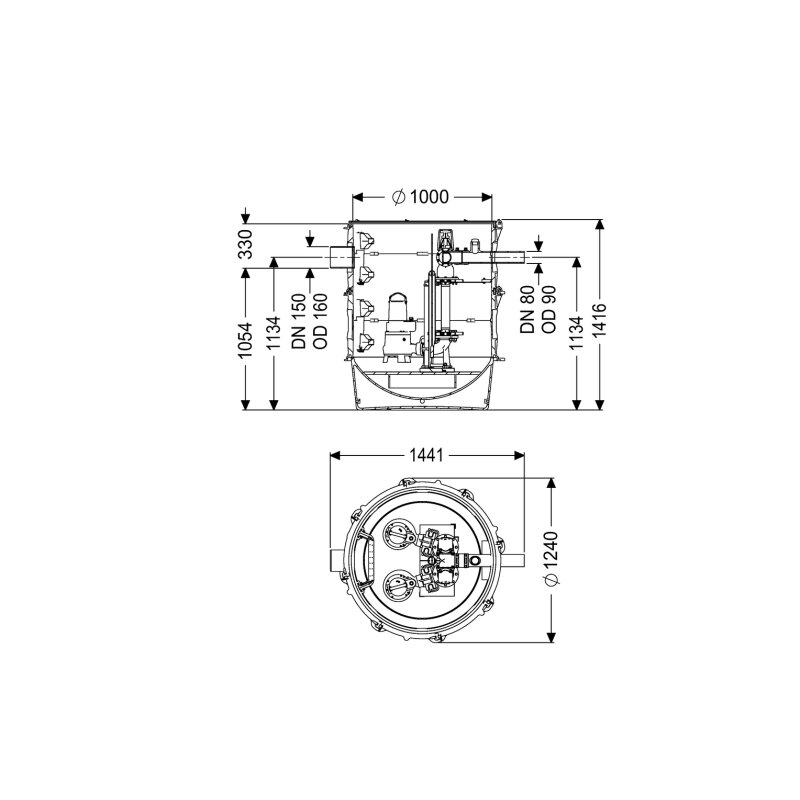

Kessel Aquapump Pumpstation XL Duo GTF 2600 S1, 8743024 Die KESSEL Aquapump Pumpstation XL Duo GTF 2600 S1 ist eine leistungsstarke Doppelanlage für die zuverlässige Entsorgung von fäkalienhaltigem und fäkalienfreiem Abwasser. Konzipiert für den Einbau ins Erdreich, ist diese Pumpstation mit zwei überflutbaren GTF 2600 Pumpen ausgestattet, die im Dauerbetrieb S1 arbeiten. Die präzise Niveauerfassung erfolgt hydrostatisch über eine Pegelsonde, während die Pumpensteuerung durch ein Schaltgerät erfolgt. Wie ist die KESSEL Aquapump Pumpstation XL Duo aufgebaut? Die Pumpstation verfügt über einen robusten Sammelbehälter aus dauerhaft beständigem Polyethylen (PE) mit einem offenen Pumpenraum und vielseitigen Anschlussmöglichkeiten. Die Anlage ist als Doppelanlage konzipiert und beinhaltet zwei überflutbare Pumpen sowie einen integrierten Rückflussverhinderer. Die Absperreinrichtung besteht aus einem Schieber aus Kunststoff, und Steighilfen sind vorhanden. Der waagrechte Druckabgang hat einen Nenndurchmesser von DN 80 und einen Rohraußendurchmesser von 90 mm. Das Pumpengehäuse ist aus Gusseisen gefertigt. Die Pumpstation erfüllt die Normen EN 12050-2 sowie EN 12050-1 (ohne ATEX Anforderungen). Welche technischen Merkmale zeichnen die Pumpen aus? Die KESSEL Aquapump Pumpstation XL Duo ist mit zwei überflutbaren GTF 2600 Pumpen ausgestattet, die jeweils eine Leistung P1 von 2,6 kW und eine Leistung P2 von 2,1 kW aufweisen. Die Pumpen arbeiten mit einer Drehzahl von 2900 U/min und erreichen eine maximale Förderleistung von 46 m³/h sowie eine maximale Förderhöhe von 13,6 m. Sie sind für eine Förderguttemperatur von bis zu 40 °C im Dauerbetrieb ausgelegt und verfügen über eine integrierte Temperaturüberwachung. Die Schutzart der Pumpen ist IP 68 (20m) und die Isolationsklasse H. Der Nennstrom beträgt 4,5 A bei einer Betriebsspannung von 400 V. Die Länge der Netzanschlussleitung der Pumpe beträgt 10 m. Welche Funktionen bietet die Steuerung der Pumpstation? Die Steuerung der Pumpstation erfolgt über ein Comfort Schaltgerät, das eine zuverlässige Überwachung und Bedienung ermöglicht. Es ist mit einem Motorschutzschalter und einem Alarmgeber in Form einer Pegelsonde ausgestattet. Die Niveauerfassung erfolgt hydrostatisch. Das Schaltgerät bietet zudem eine GSM-Schnittstelle, eine Logbuchfunktion, eine mehrzeilige Displayanzeige und eine Batteriepufferung. Ein Selbstdiagnosesystem (SDS) ist ebenfalls integriert, um den Betrieb zu optimieren und potenzielle Probleme frühzeitig zu erkennen. Die Schutzart des Schaltgeräts ist IP 54 und es verfügt über einen potentialfreien Schaltkontakt. Die Kommunikation ist vorbereitet und beinhaltet eine RS-232 Schnittstelle, unterstützt jedoch kein Modbus RTU-Protokoll. Für welche Einsatzbereiche und Einbausituationen ist die Pumpstation geeignet? Die Pumpstation ist für den Einbau ins Erdreich vorgesehen und eignet sich für die Förderung von fäkalienfreiem und fäkalienhaltigem Abwasser ohne ATEX-Anforderungen. Sie ist für Nassaufstellung konzipiert und kann im Außenbereich eingesetzt werden. Die Anlage wird vormontiert zur bauseitigen Endmontage geliefert, wobei Pumpen, Sensorik und Schaltgerät vom Anwender installiert und angeschlossen werden müssen. Das modulare KESSEL-Baukastensystem ermöglicht die Erweiterung mit verschiedenen Technikschacht-Varianten als Zubehör. Technische Daten Anlagenart: Doppelanlage Nutzvolumen Behälter: 340 l Anzahl Pumpen: 2 Pumpentyp: GTF 2600 Leistung P1 pro Pumpe: 2,6 kW Max. Förderleistung: 46 m³/h Max. Förderhöhe: 13,6 m Betriebsspannung: 400 V Schutzart Pumpe: IP 68 Abmessungen (L x B x H): 1370 x 1240 x 1416 mm Die KESSEL Aquapump Pumpstation XL Duo GTF 2600 S1 bietet eine zuverlässige und effiziente Lösung für die Abwasserentsorgung im Erdreich. Mit zwei leistungsstarken GTF 2600 Pumpen, die jeweils 2,6 kW Leistung P1 liefern, und einer maximalen Förderleistung von 46 m³/h, ist sie für anspruchsvolle Anwendungen geeignet. Die intelligente Steuerung mit hydrostatischer Niveauerfassung und umfangreichen Funktionen wie GSM-Schnittstelle und Selbstdiagnosesystem stellt einen sicheren und wartungsarmen Betrieb sicher. Lieferumfang 1x KESSEL Aquapump Pumpstation XL Duo (Sammelbehälter) 2x Pumpe GTF 2600 1x Schaltgerät Comfort 1x Pegelsonde Produktspezifikation Hersteller-Warengruppe: WG Pumpentechnik Hersteller-Produktgruppe: Pumpstation Aqualift S - Serienartikel Hersteller-Artikelnummer: 8743024 Nennstrom: 4,5 Baulänge: 1240 Bauhöhe: 1416 Kabellänge: 10 Max. Volumenstrom: 46 Max. Förderhöhe: 13,6 Mit Entlüftung: ja Drehzahl: 2900 Umgebungstemperatur: 0 - 50 Potentialfreier Schaltkontakt: ja Elektrischer Anschluss: Anschlusskabel mit Stecker Bemessungsspannung: 360 - 440 Explosionsgeschützt: nein Schutzart (IP): IP68 Mit Kommunikationsschnittstelle RS-232: ja Mit Kommunikationsschnittstelle RS-485: nein Geeignet für Außeneinsatz: ja Aufgenommene Motorleistung (P1) pro Motor: 2,6 Motorausgangsleistung (P2): 2,1 Kommunikation: vorbereitet Nennbetriebsart: S1
