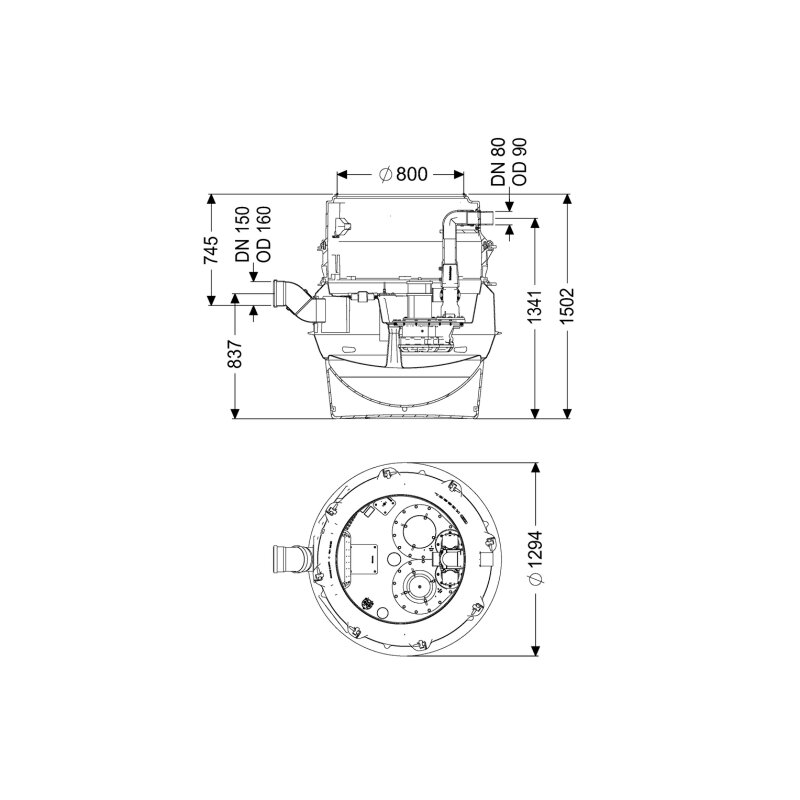

Kessel Aquapump Pumpstation Xl Tronic 230v Spf 1400-s3, S3, Mit Tauchglocke, Niedrigster Einbau

Kessel Aquapump Pumpstation XL Tronic 230V SPF 1400-S3, S3, mit Tauchglocke, niedrigster Einbau Die Kessel Aquapump Pumpstation XL Tronic 230V SPF 1400-S3 ist eine robuste Einzelanlage für die zuverlässige Entsorgung von fäkalienhaltigem und fäkalienfreiem Abwasser. Speziell für den Einbau ins Erdreich konzipiert, zeichnet sich diese Pumpstation durch eine besonders niedrige Einbauvariante und eine überflutbare SPF 1400-S3 Pumpe aus. Die intelligente Tronic-Steuerung mit pneumatischer Niveauerfassung ermöglicht einen effizienten und sicheren Betrieb. Die Anlage ist nach EN 12050-1 genormt. Welche Konstruktionsmerkmale bietet die Pumpstation? Der Sammelbehälter der Kessel Aquapump Pumpstation XL besteht aus dauerhaft beständigem Polyethylen (PE) und verfügt über ein Behältervolumen von 335 Litern sowie ein Nutzvolumen von 160 Litern . Ein abgeschlossener Pumpenraum ermöglicht die Trockenaufstellung der Pumpe, während eine verschraubte Reinigungsöffnung die Wartung und Inspektion erleichtert. Die Anlage ist für den Einbau ins Erdreich vorgesehen und bietet eine Grundwasserbeständigkeit von 3000 mm ab Unterkante Bodenteil. Ein integrierter Rückflussverhinderer sowie ein Absperrschieber aus Kunststoff für die Druckleitung sind vorhanden. Die Bauhöhe der Pumpstation beträgt 1500 mm , bei einer Länge und Breite von jeweils 1295 mm . Der Druckabgang ist waagrecht ausgeführt und hat einen Nenndurchmesser von DN 80 (DA 90 mm). Der Zulauf hat einen Nenndurchmesser von DN 150 (DA 160 mm). Wie leistungsstark ist die integrierte Pumpe? Die Pumpstation ist mit einer überflutbaren Pumpe vom Typ SPF 1400-S3 ausgestattet. Diese Pumpe erreicht eine maximale Förderleistung von 38 m³/h und eine maximale Förderhöhe von 7 m . Die Drehzahl der Pumpe liegt bei 1370 U/min . Mit einer Leistungsaufnahme (P1) von 1,6 kW und einer Motorausgangsleistung (P2) von 1,1 kW ist die Pumpe für den Nennbetriebsart S3 - 50 % ausgelegt. Der freie Kugeldurchgang beträgt 40 mm , was die Förderung von fäkalienhaltigem Abwasser ermöglicht. Die Pumpe besitzt die Schutzart IP 68 (3m/48h) und eine Isolationsklasse F. Die maximale Förderguttemperatur beträgt 40 °C . Welche Steuerungs- und Überwachungsfunktionen sind verfügbar? Die Steuerung der Pumpstation erfolgt über ein anwenderfreundliches Schaltgerät vom Typ Comfort mit der Schutzart IP 54 . Die Niveauerfassung wird pneumatisch mittels Tauchrohr realisiert. Das Schaltgerät bietet eine mehrzeilige Displayanzeige, eine Logbuchfunktion und ein Selbstdiagnosesystem (SDS). Eine Batteriepufferung ist ebenfalls vorhanden, um die Funktionsfähigkeit bei Stromausfall zu unterstützen. Für die Integration in die Gebäudeleittechnik steht optional ein potentialfreier Kontakt zur Verfügung. Alarm- und Sammelstörmeldungen können über eine GSM-Schnittstelle ausgegeben werden, zudem ist eine USB-Schnittstelle integriert. Das Schaltgerät arbeitet mit einer Betriebsspannung von 230 V . Für welche Einsatzbereiche und Einbausituationen ist die Pumpstation geeignet? Die Kessel Aquapump XL Tronic ist für den Einbau ins Erdreich konzipiert und eignet sich besonders für die Förderung von fäkalienhaltigem Abwasser in Einzelanlagen . Die Trockenaufstellung der Pumpe im abgeschlossenen Pumpenraum sorgt für eine einfache Wartung und erhöht die Betriebssicherheit. Die Anlage ist für den Einsatz im Außenbereich geeignet und erfüllt die Anforderungen der Norm EN 12050-1 . Technische Daten Anlagenart: Einzelanlage Abwasserart: fäkalienhaltig Einbausituation: Einbau ins Erdreich Höhe: 1500 mm Nutzvolumen: 160 l Pumpe: SPF 1400-S3 Förderleistung max.: 38 m³/h Förderhöhe max.: 7 m Leistung P1: 1,6 kW Betriebsspannung: 230 V Die Kessel Aquapump Pumpstation XL Tronic 230V SPF 1400-S3 bietet eine zuverlässige und effiziente Lösung für die Abwasserentsorgung im Erdreich. Mit einer maximalen Förderleistung von 38 m³/h und einer Förderhöhe von 7 m , angetrieben durch eine 1,6 kW Pumpe, ist sie für anspruchsvolle Anwendungen geeignet. Die intelligente Steuerung und die robuste Bauweise aus PE stellen einen sicheren und wartungsarmen Betrieb sicher. Lieferumfang 1x Kessel Aquapump Pumpstation XL (Grundkörper) 1x Pumpe SPF 1400-S3 1x Schaltgerät Comfort 1x Tauchrohr für Niveauerfassung Produktspezifikation Hersteller-Warengruppe: WG Pumpentechnik Hersteller-Produktgruppe: Pumpstation Aqualift F XL tr. Aufst. - S Hersteller-Artikelnummer: 8742012 Nennstrom: 7,3 Baulänge: 1295 Bauhöhe: 1500 Behältervolumen: 335 Kabellänge: 10 Max. Volumenstrom: 38 Max. Förderhöhe: 7 Mit Entlüftung: ja Drehzahl: 1370 Umgebungstemperatur: 0 - 50 Elektrischer Anschluss: Anschlusskabel mit Stecker Bemessungsspannung: 207 - 253 Explosionsgeschützt: nein Schutzart (IP): IP68 Mit Kommunikationsschnittstelle RS-232: ja Mit Kommunikationsschnittstelle RS-485: nein Geeignet für Außeneinsatz: ja Aufgenommene Motorleistung (P1) pro Motor: 1,6 Motorausgangsleistung (P2): 1,1 Kommunikation: vorbereitet Nennbetriebsart: S3 Unterstützt Protokoll für Modbus RTU: nein Mit Schneidw
