Kessel Aquapump Pumpstation Xl Tronic 400v Spf 1500-s3, S3, Mit Tauchglocke, Niedrigster Einbau

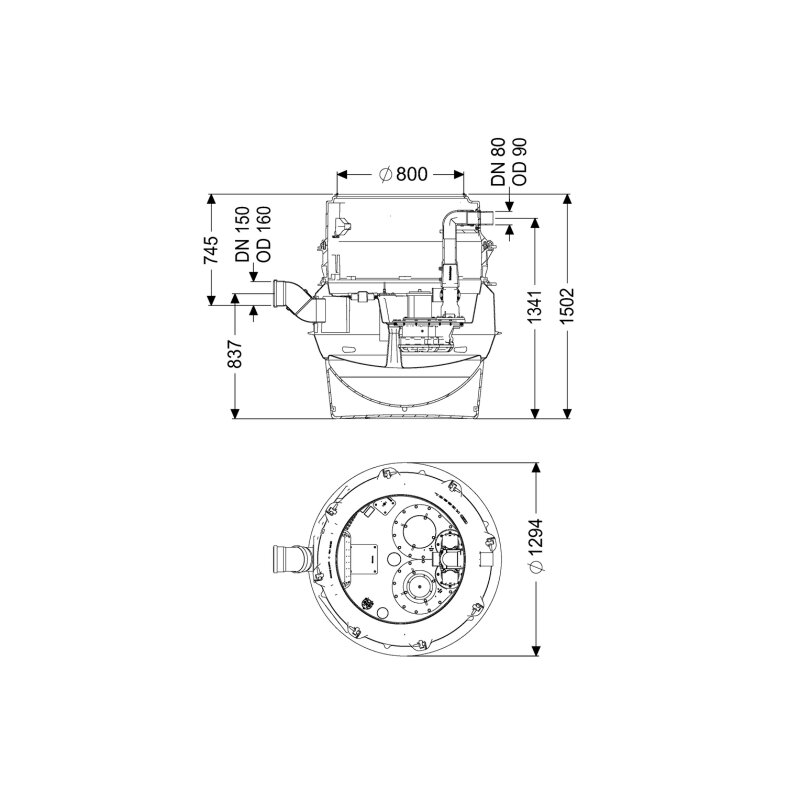

Kessel Aquapump Pumpstation XL Tronic 400V SPF 1500-S3, S3, mit Tauchglocke, niedrigster Einbau Die Kessel Aquapump Pumpstation XL Tronic 400V SPF 1500-S3 ist eine leistungsstarke Pumpstation für fäkalienhaltiges und fäkalienfreies Abwasser. Sie eignet sich für den Einbau ins Erdreich und zeichnet sich durch eine robuste Bauweise mit einem 1500 mm hohen Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) aus. Die Pumpstation ist mit einer überflutbaren SPF 1500 Pumpe ausgestattet und verfügt über eine pneumatische Niveauerfassung sowie eine anwenderfreundliche Pumpensteuerung durch ein Schaltgerät. Typische Einsatzbereiche sind die Entwässerung von Gebäuden mit fäkalienhaltigem Abwasser, bei denen eine zuverlässige und sichere Förderung erforderlich ist. Wie ist die Pumpstation aufgebaut und welche Komponenten sind integriert? Die Pumpstation besteht aus einem Sammelbehälter mit einem Nutzvolumen von 160 Litern und einem Gesamtbehältervolumen von 335 Litern. Der Behälter ist schwarz und verfügt über eine verschraubte Reinigungsöffnung sowie einen abgeschlossenen Pumpenraum für die Trockenaufstellung. Die Anlage ist mit einem Rückflussverhinderer und einem Absperrschieber aus Kunststoff für die Druckleitung ausgestattet. Der Druckabgang ist waagrecht ausgeführt. Steighilfen sind vorhanden, um den Zugang zu erleichtern. Die Pumpstation wird vormontiert geliefert, wobei Pumpen, Sensorik und das Schaltgerät bauseits montiert und angeschlossen werden müssen. Welche technischen Eigenschaften besitzt die Pumpe SPF 1500-S3? Die überflutbare Pumpe SPF 1500-S3 ist für den Dauerbetrieb mit einer maximalen Förderguttemperatur von 40 °C ausgelegt. Sie erreicht eine maximale Förderleistung von 40 m3/h bei einer maximalen Förderhöhe von 8 m. Die Pumpe arbeitet mit einer Drehzahl von 1415 U/min und verfügt über ein Freistromlaufrad mit einem freien Kugeldurchgang von 40 mm. Die Schutzart der Pumpe ist IP 68 (3 m/48 h), die Schutzklasse ist I und die Isolationsklasse F. Die Pumpe hat eine aufgenommene Motorleistung (P1) von 1,4 kW und eine Motorausgangsleistung (P2) von 1,1 kW bei einem Nennstrom von 2,7 A. Die Betriebsart ist S3 mit 50 % Einschaltdauer. Wie erfolgt die Steuerung und Überwachung der Pumpstation? Die Pumpensteuerung erfolgt über ein Comfort-Schaltgerät mit Motorschutzschalter und integriertem Temperaturüberwachungssystem. Die Niveauerfassung wird pneumatisch über ein Tauchrohr realisiert. Das Schaltgerät verfügt über eine Schutzart IP 54 und ist für den Betrieb mit 400 V ausgelegt. Es bietet eine mehrzeilige Displayanzeige, eine Logbuchfunktion sowie ein Selbstdiagnosesystem (SDS). Optional kann das Schaltgerät über einen potentialfreien Kontakt in die Gebäudeleittechnik eingebunden werden und Alarm- sowie Sammelstörmeldungen über eine GSM-Schnittstelle ausgeben. Welche Abmessungen und Einbaubedingungen sind zu beachten? Die Pumpstation hat eine Bauhöhe von 1500 mm, eine Länge und Breite von jeweils 1295 mm. Sie ist für den Einbau ins Erdreich vorgesehen und weist eine Grundwasserbeständigkeit ab der Unterkante des Bodenteils von 3000 mm auf. Der Druckabgang hat einen Nenndurchmesser von DN 80 (Außendurchmesser 90 mm), der Zulauf einen Nenndurchmesser von DN 150 (Außendurchmesser 160 mm) mit einer Einlassöffnung. Die lichte Weite des Behälters beträgt 1000 mm, die lichte Weite des Einstiegs 800 mm. Technische Daten Behälterhöhe: 1500 mm Behälterlänge: 1295 mm Behälterbreite: 1295 mm Behältervolumen: 335 l Nutzvolumen: 160 l Pumpenleistung (P1): 1,4 kW Pumpenleistung (P2): 1,1 kW Max. Förderleistung: 40 m3/h Max. Förderhöhe: 8 m Drehzahl: 1415 U/min Die Kessel Aquapump Pumpstation XL Tronic 400V SPF 1500-S3 bietet eine zuverlässige und robuste Lösung für die Förderung von fäkalienhaltigem Abwasser mit einer leistungsstarken Pumpe und einer anwenderfreundlichen Steuerung. Die Kombination aus langlebigem Kunststoffbehälter, integrierten Sicherheitskomponenten und flexibler Steuerungstechnik sorgt für einen sicheren Betrieb bei einer Leistung von 1,4 kW und einer maximalen Förderhöhe von 8 Metern. Produktspezifikation Hersteller-Warengruppe: WG Pumpentechnik Hersteller-Produktgruppe: Pumpstation Aqualift F XL tr. Aufst. - S Hersteller-Artikelnummer: 8742013 Nennstrom: 2,7 Baulänge: 1295 Bauhöhe: 1500 Behältervolumen: 335 Kabellänge: 10 Max. Volumenstrom: 40 Max. Förderhöhe: 8 Mit Entlüftung: ja Drehzahl: 1415 Umgebungstemperatur: 0 - 50 Potentialfreier Schaltkontakt: ja Elektrischer Anschluss: Anschlusskabel mit Stecker Bemessungsspannung: 360 - 440 Explosionsgeschützt: nein Schutzart (IP): IP68 Mit Kommunikationsschnittstelle RS-232: ja Mit Kommunikationsschnittstelle RS-485: nein Geeignet für Außeneinsatz: ja Aufgenommene Motorleistung (P1) pro Motor: 1,4 Motorausgangsleistung (P2): 1,1 Kommunikation: vorbereitet Nennbetriebsart: S3 Unterstützt Protokoll für Modbus RTU: nein Mit Schneidwerk: nein Anzahl der Einlassöffnungen: 1 Werkstoff des Pumpengehäuses: Gusseisen Isolationsklasse nach IEC: F Max. Parti
