Kessel Aquapump Pumpstation Xl Tronic 400v Spf 3000-s3, S3, Mit Tauchglocke

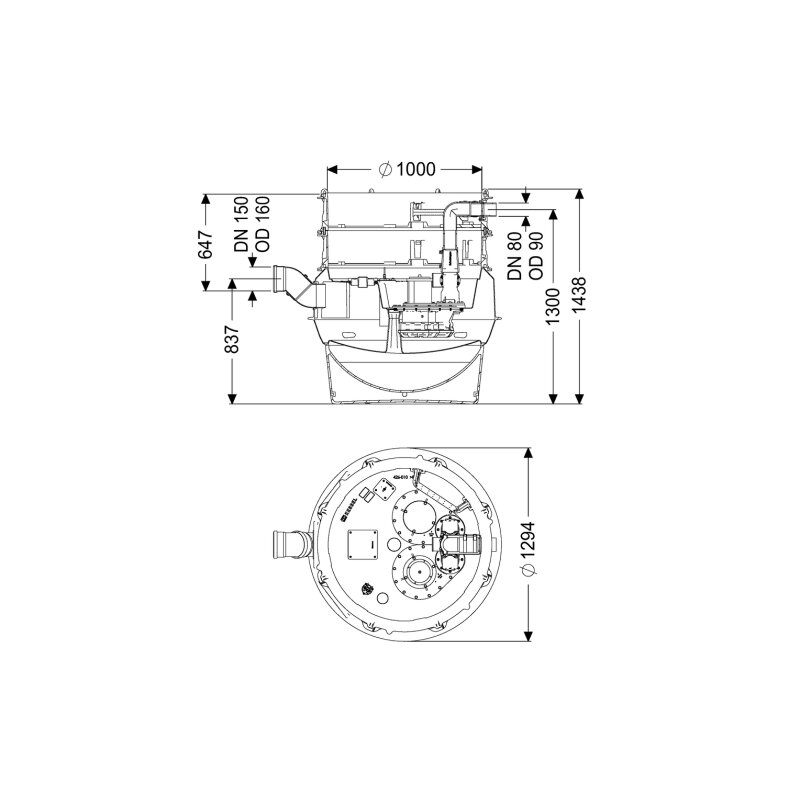

Kessel Aquapump Pumpstation XL Tronic 400V SPF 3000-S3, S3, mit Tauchglocke Die Kessel Aquapump Pumpstation XL Tronic 400V SPF 3000-S3 ist eine leistungsstarke und zuverlässige Einzelanlage für die Entsorgung von fäkalienhaltigem und fäkalienfreiem Abwasser. Konzipiert für den Einbau ins Erdreich, ist sie mit einer überflutbaren SPF 3000 Pumpe ausgestattet, die eine maximale Förderleistung von 47 m³/h und eine Förderhöhe von bis zu 16 m erreicht. Die präzise Steuerung erfolgt über ein anwenderfreundliches Schaltgerät mit pneumatischer Niveauerfassung und vielfältigen Überwachungsfunktionen. Wie ist die Kessel Aquapump Pumpstation XL Tronic aufgebaut? Die Pumpstation verfügt über einen Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) mit einem Gesamtvolumen von 335 Litern und einem Nutzvolumen von 160 Litern. Der Behälter ist für die Trockenaufstellung der Pumpe konzipiert und besitzt einen abgeschlossenen Pumpenraum sowie eine verschraubte Reinigungsöffnung. Für die Druckleitung sind ein integrierter Rückflussverhinderer und ein Absperrschieber aus Kunststoff vorhanden. Der Druckabgang ist waagrecht ausgeführt. Steighilfen erleichtern die Wartung und Inspektion. Die Anlage ist für den vertieften Einbau ins Erdreich vorgesehen und erfüllt die Norm EN 12050-1 sowie die Zulassung Z-42.1-527. Welche Leistung bietet die Fördereinrichtung der Pumpstation? Im Zentrum der Pumpstation arbeitet eine überflutbare SPF 3000-S3 Pumpe mit einem Freistromrad, das einen freien Kugeldurchgang von 40 mm ermöglicht. Die Pumpe erreicht eine maximale Förderleistung von 47 m³/h und eine maximale Förderhöhe von 16 m. Mit einer Leistungsaufnahme P1 von 3,2 kW und einer Leistungsabgabe P2 von 2,7 kW ist sie für den Dauerbetrieb bei einer maximalen Förderguttemperatur von 40 °C ausgelegt. Die Betriebsart ist S3 - 50 % bei einer Drehzahl von 2845 U/min. Die Schutzart der Pumpe beträgt IP 68 (3m/48h). Wie erfolgt die Steuerung und Überwachung der Kessel Aquapump Pumpstation? Die Steuerung der Pumpstation erfolgt über ein Comfort-Schaltgerät mit integriertem Motorschutzschalter. Die Niveauerfassung wird pneumatisch mittels Tauchrohr realisiert, welches auch als Alarmgeber dient. Das Schaltgerät verfügt über ein Selbstdiagnosesystem (SDS), eine Batteriepufferung, eine Logbuchfunktion und eine mehrzeilige Displayanzeige. Für die Integration in die Gebäudeleittechnik steht ein potentialfreier Kontakt zur Verfügung. Alarm- und Sammelstörmeldungen können optional über eine GSM-Schnittstelle ausgegeben werden. Die Schutzart des Schaltgeräts ist IP 54. Welche Abmessungen und Anschlussmöglichkeiten bietet die Pumpstation? Die Pumpstation hat eine Bauhöhe von 1403 mm, eine Länge von 1295 mm und eine Breite von 1295 mm. Das Nettogewicht der gesamten Anlage beträgt 107,47 kg. Die Grundwasserbeständigkeit ab Unterkante Bodenteil liegt bei 3000 mm. Der Druckabgang hat einen Nenndurchmesser von DN 80 (Außendurchmesser 90 mm) und der Zulauf einen Nenndurchmesser von DN 150 (Außendurchmesser 160 mm). Die Betriebsspannung beträgt 400 V. Technische Daten Behältervolumen: 335 l Nutzvolumen: 160 l Bauhöhe: 1403 mm Max. Förderleistung: 47 m³/h Max. Förderhöhe: 16 m Leistung P1: 3,2 kW Betriebsspannung: 400 V Schutzart Pumpe: IP 68 (3m/48h) Freier Kugeldurchgang: 40 mm Nennstrom: 5,4 A Die Kessel Aquapump Pumpstation XL Tronic 400V SPF 3000-S3 bietet eine robuste und effiziente Lösung für die Abwasserentsorgung im Erdreich. Mit ihrer leistungsstarken SPF 3000 Pumpe, die eine maximale Förderleistung von 47 m³/h und eine Förderhöhe von 16 m bei einer Leistung P1 von 3,2 kW erreicht, sowie der intelligenten Steuerung mit pneumatischer Niveauerfassung, stellt sie einen sicheren und zuverlässigen Betrieb sicher. Produktspezifikation Hersteller-Warengruppe: WG Pumpentechnik Hersteller-Produktgruppe: Pumpstation Aqualift F XL tr. Aufst. - S Hersteller-Artikelnummer: 8742002 Nennstrom: 5,4 Baulänge: 1295 Bauhöhe: 1403 Behältervolumen: 335 Kabellänge: 10 Max. Volumenstrom: 47 Max. Förderhöhe: 16 Mit Entlüftung: ja Drehzahl: 2845 Umgebungstemperatur: 0 - 50 Potentialfreier Schaltkontakt: ja Elektrischer Anschluss: Anschlusskabel mit Stecker Bemessungsspannung: 360 - 440 Explosionsgeschützt: nein Schutzart (IP): IP68 Mit Kommunikationsschnittstelle RS-232: ja Mit Kommunikationsschnittstelle RS-485: nein Geeignet für Außeneinsatz: ja Aufgenommene Motorleistung (P1) pro Motor: 3,2 Motorausgangsleistung (P2): 2,7 Kommunikation: vorbereitet Nennbetriebsart: S3 Unterstützt Protokoll für Modbus RTU: nein Mit Schneidwerk: nein Anzahl der Einlassöffnungen: 1 Werkstoff des Pumpengehäuses: Gusseisen Isolationsklasse nach IEC: F Max. Partikelgröße: 40 Anzahl der Pumpen: 1 Mediumtemperatur (Dauerbetrieb): 40 Geeignet für Fäkalien: ja Mit Rückschlagklappe: ja Anschluss Einlassseite: Rohrende Nenndurchmesser, Anschluss Einlassseite: DN 150 Nenndurchmesser, Anschluss Auslassseite: DN 80 Rohraußendurchmesser, Anschluss Einlassseite: 160 Rohraußendurchmesser, Anschluss Auslasss
