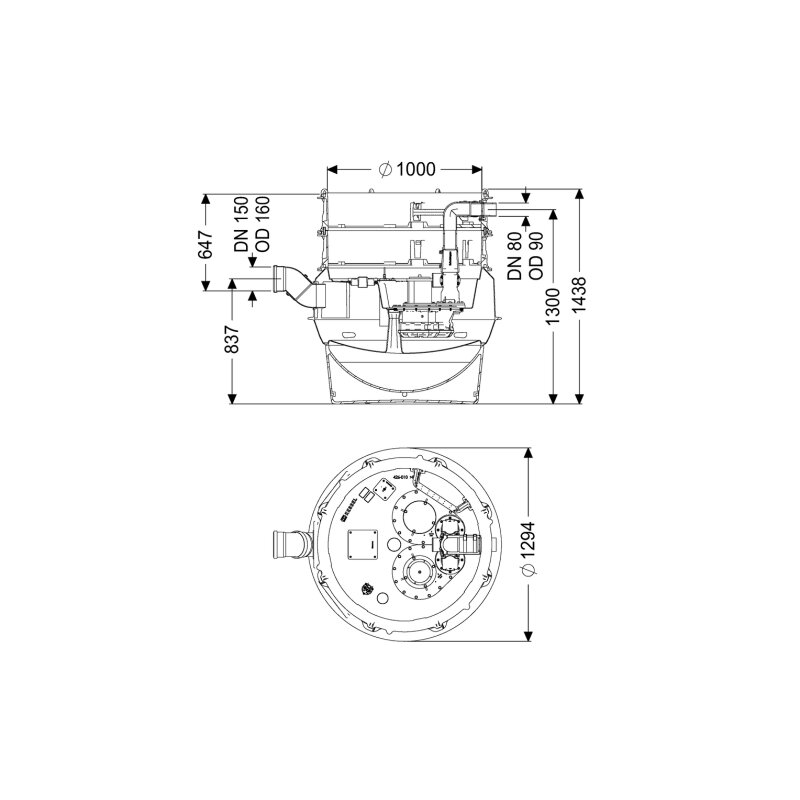

Kessel Aquapump Pumpstation Xl Tronic 400v Spf 4500-s3, S3, Mit Tauchglocke

Kessel Aquapump Pumpstation XL Tronic 400V SPF 4500-S3, S3, mit Tauchglocke Die Kessel Aquapump Pumpstation XL Tronic 400V SPF 4500-S3 ist eine robuste Einzelanlage für die zuverlässige Entsorgung von fäkalienhaltigem und fäkalienfreiem Abwasser. Sie ist speziell für den Einbau ins Erdreich konzipiert und verfügt über eine überflutbare SPF 4500 Pumpe mit 400 V Betriebsspannung. Die Pumpstation zeichnet sich durch ihre Trockenaufstellung und eine pneumatische Niveauerfassung aus, was sie zu einer effizienten Lösung für anspruchsvolle Abwasserentsorgungsaufgaben macht. Wie ist die Kessel Aquapump XL Tronic aufgebaut? Die Pumpstation ist für fäkalienhaltiges und fäkalienfreies Abwasser ausgelegt und mit einer überflutbaren Pumpe, einem Rückflussverhinderer sowie einem Absperrschieber für die Druckleitung ausgestattet. Der Sammelbehälter besteht aus dauerhaft beständigem Polyethylen (PE) und besitzt einen abgeschlossenen Pumpenraum für die Trockenaufstellung. Eine verschraubte Reinigungsöffnung ermöglicht eine einfache Wartung. Die Anlage ist als Einzelanlage konzipiert und verfügt über Steighilfen. Der Druckabgang ist waagrecht ausgeführt. Die Pumpstation erfüllt die Norm EN 12050-1 und besitzt die Zulassung Z-42.1-527. Sie wird vormontiert zur bauseitigen Endmontage geliefert, wobei Pumpen, Sensorik und Schaltgerät vom Anwender anzuschließen sind. Welche Pumpentechnik kommt zum Einsatz? Die Kessel Aquapump XL Tronic ist mit einer überflutbaren SPF 4500-S3 Pumpe ausgestattet. Diese Pumpe bietet eine maximale Förderleistung von 55 m³/h und eine maximale Förderhöhe von 20 m. Die Leistungsaufnahme (P1) beträgt 4,2 kW, die Motorabgabeleistung (P2) 3,5 kW bei einer Drehzahl von 2850 U/min. Ein Freistromrad ermöglicht einen freien Kugeldurchgang von 40 mm, was die Förderung von fäkalienhaltigem Abwasser sicherstellt. Die Pumpe ist für eine Förderguttemperatur von bis zu 40 °C ausgelegt und besitzt die Schutzart IP 68 (3m/48h) sowie die Isolationsklasse F. Eine integrierte Temperaturüberwachung schützt die Pumpe vor Überhitzung. Die Betriebsart der Pumpe ist S3 - 50 %. Wie erfolgt die Steuerung der Pumpstation? Die Steuerung der Pumpstation erfolgt über ein anwenderfreundliches Schaltgerät Comfort . Die Niveauerfassung wird pneumatisch mittels Tauchrohr realisiert. Das Schaltgerät bietet einen Motorschutzschalter und einen Alarmgeber. Für die Integration in die Gebäudeleittechnik steht ein potentialfreier Kontakt zur Verfügung. Optional können Alarm- und Sammelstörmeldungen über eine GSM-Schnittstelle ausgegeben werden. Weitere Funktionen umfassen eine Logbuchfunktion, eine mehrzeilige Displayanzeige, Batteriepufferung und ein Selbstdiagnosesystem (SDS). Das Schaltgerät besitzt die Schutzart IP 54. Welche Abmessungen und Installationsmerkmale bietet die Pumpstation? Die Kessel Aquapump Pumpstation XL Tronic ist für den Einbau ins Erdreich vorgesehen und wird in einer Variante für den vertieften Einbau geliefert. Die Gesamthöhe der Pumpstation beträgt 1403 mm, bei einer Länge und Breite von jeweils 1295 mm. Der Behälter hat ein Nutzvolumen von 160 Litern und ein Gesamtvolumen von 335 Litern. Die Grundwasserbeständigkeit ist bis 3000 mm ab Unterkante Bodenteil gegeben. Anschlüsse umfassen einen Druckabgang DN 80 (DA 90 mm), einen Entlüftungsanschluss DN 70 und einen Zulauf DN 150 (DA 160 mm). Die Abstände der Rohrmitte Auslauf zu Behälterboden (1300 mm), Rohrsohle Zulauf zu Behälterboden (753 mm), Rohrmitte Zulauf zu Behälterboden (833 mm) und Rohrsohle Zulauf zu Behälteroberkante (650 mm) sind präzise auf die Einbausituation abgestimmt. Technische Daten Bauhöhe: 1403 mm Länge: 1295 mm Breite: 1295 mm Behältervolumen: 335 l Nutzvolumen: 160 l Leistung P1: 4,2 kW Leistung P2: 3,5 kW Max. Förderleistung: 55 m³/h Max. Förderhöhe: 20 m Betriebsspannung: 400 V Schutzart Pumpe: IP 68 Die Kessel Aquapump Pumpstation XL Tronic 400V SPF 4500-S3 bietet eine robuste und zuverlässige Lösung für die Förderung von fäkalienhaltigem und fäkalienfreiem Abwasser im Erdreich. Mit ihrer leistungsstarken SPF 4500-S3 Pumpe, die eine maximale Förderleistung von 55 m³/h und eine Förderhöhe von 20 m erreicht, sowie der intelligenten Comfort Schaltgerät-Steuerung ist sie ideal für anspruchsvolle Anwendungen geeignet. Die Möglichkeit zur Integration in die Gebäudeleittechnik und die pneumatische Niveauerfassung unterstreichen die moderne Ausstattung dieser Pumpstation. Produktspezifikation Hersteller-Warengruppe: WG Pumpentechnik Hersteller-Produktgruppe: Pumpstation Aqualift F XL tr. Aufst. - S Hersteller-Artikelnummer: 8742003 Nennstrom: 7,5 Baulänge: 1295 Bauhöhe: 1403 Behältervolumen: 335 Kabellänge: 10 Max. Volumenstrom: 55 Max. Förderhöhe: 20 Mit Entlüftung: ja Drehzahl: 2850 Umgebungstemperatur: 0 - 50 Potentialfreier Schaltkontakt: ja Elektrischer Anschluss: Anschlusskabel mit Stecker Bemessungsspannung: 360 - 440 Explosionsgeschützt: nein Schutzart (IP): IP68 Mit Kommunikationsschnittstelle RS-232: ja Mit Kommunikationsschnittstelle RS-
