Kessel Aquapump Pumpstation Xl Tronic 400v Spf 4500-s3, S3, Mit Tauchglocke, Niedrigster Einbau

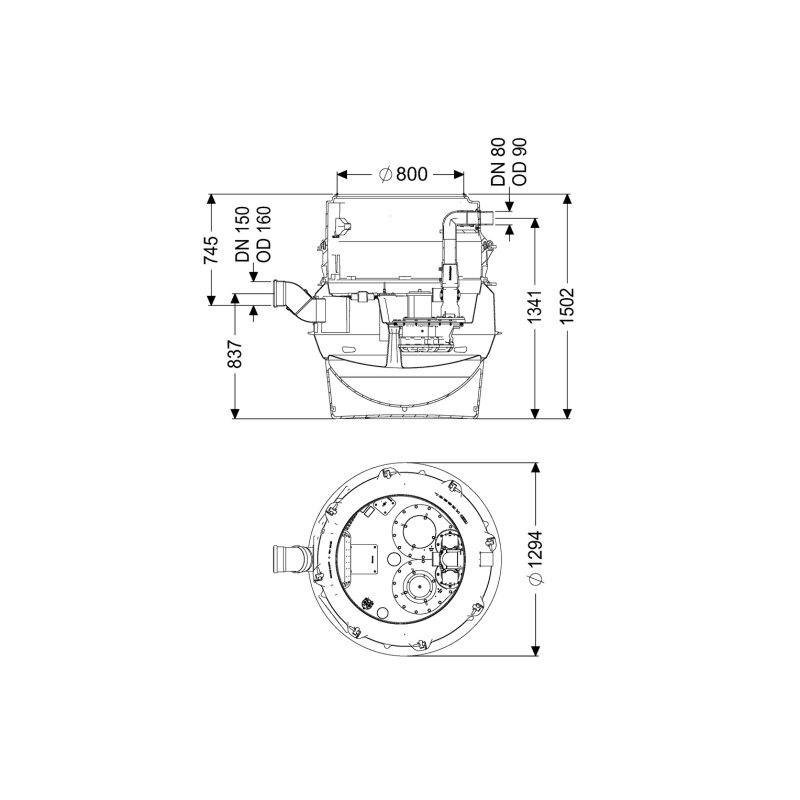

Kessel Aquapump Pumpstation XL Tronic 400V SPF 4500-S3, S3, mit Tauchglocke, niedrigster Einbau Die Kessel Aquapump Pumpstation XL Tronic 400V SPF 4500-S3 ist eine leistungsstarke Einzelanlage für die zuverlässige Entsorgung von fäkalienhaltigem und fäkalienfreiem Abwasser. Konzipiert für den Einbau ins Erdreich in der Variante des niedrigsten Einbaus, bietet diese Pumpstation mit ihrer überflutbaren SPF 4500-S3 Pumpe und dem intelligenten Tronic Schaltgerät eine effiziente Lösung für anspruchsvolle Anwendungen. Der robuste Sammelbehälter aus PE ist für die Trockenaufstellung der Pumpe ausgelegt und verfügt über eine verschraubte Reinigungsöffnung. Wie ist die Kessel Aquapump Pumpstation XL Tronic aufgebaut? Die Pumpstation verfügt über einen Sammelbehälter aus dauerhaft beständigem Polyethylen (PE) mit einem Behältervolumen von 335 Litern und einem Nutzvolumen von 160 Litern. Der Behälter ist für die Trockenaufstellung der Pumpe konzipiert und besitzt eine verschraubte Reinigungsöffnung. Ein integrierter Rückflussverhinderer sowie ein Absperrschieber aus Kunststoff für die Druckleitung sind vorhanden. Der waagrechte Druckabgang hat einen Nenndurchmesser von DN 80 (Außendurchmesser 90 mm). Der Zulauf ist als Rohrende ausgeführt, mit einer Nennweite von DN 150 (Außendurchmesser 160 mm) und einer Zulaufanzahl von 1. Steighilfen erleichtern Wartungsarbeiten. Die Pumpstation entspricht der Norm EN 12050-1 und ist in schwarzer Farbe gehalten. Sie wird vormontiert zur bauseitigen Endmontage geliefert, wobei Pumpen, Sensorik und Schaltgerät bauseits anzuschließen sind. Welche Leistung bietet die integrierte SPF 4500-S3 Pumpe? Das Herzstück der Pumpstation bildet eine überflutbare SPF 4500-S3 Pumpe, die für den Direktanschluss an 400 V Betriebsspannung ausgelegt ist. Die Pumpe arbeitet mit einer Drehzahl von 2850 U/min und erreicht eine maximale Förderleistung von 55 m³/h bei einer maximalen Förderhöhe von 20 m. Sie ist mit einem Freistromrad ausgestattet, das einen freien Kugeldurchgang von 40 mm ermöglicht. Die Leistungsaufnahme (P1) beträgt 4,2 kW und die Leistungsabgabe (P2) 3,5 kW. Eine integrierte Temperaturüberwachung schützt die Pumpe, die eine Schutzart von IP 68 (3m/48h) aufweist und für eine dauerhafte Förderguttemperatur von bis zu 40 °C geeignet ist. Der Nennstrom liegt bei 7,5 A, und die Betriebsart ist S3 - 50 %. Die Netzanschlussleitung der Pumpe hat eine Länge von 10 m. Wie erfolgt die Steuerung und Überwachung der Pumpstation? Die Steuerung der Kessel Aquapump Pumpstation XL Tronic erfolgt über ein anwenderfreundliches Comfort Schaltgerät mit Schutzart IP 54. Dieses ist mit einem Motorschutzschalter ausgestattet und ermöglicht die pneumatische Niveauerfassung mittels Tauchrohr, das gleichzeitig als Alarmgeber dient. Für eine erweiterte Funktionalität bietet das Schaltgerät einen potentialfreien Kontakt zur Einbindung in die Gebäudeleittechnik sowie eine GSM-Schnittstelle für Alarm- und Sammelstörmeldungen. Eine Logbuchfunktion, eine mehrzeilige Displayanzeige, Batteriepufferung und ein Selbstdiagnosesystem (SDS) erhöhen die Betriebssicherheit und den Komfort der Anlage. Welche Abmessungen und Einbaubedingungen sind zu beachten? Die Pumpstation ist für den Einbau ins Erdreich vorgesehen und für den Außeneinsatz geeignet. Sie ist in der Variante des niedrigsten Einbaus ausgeführt und besitzt eine Höhe von 1500 mm, eine Länge von 1295 mm und eine Breite von 1295 mm. Die Grundwasserbeständigkeit beträgt 3000 mm ab Unterkante Bodenteil. Das Nettogewicht der Station beträgt 108 kg. Technische Daten Behältervolumen: 335 l Nutzvolumen: 160 l Höhe: 1500 mm Länge: 1295 mm Breite: 1295 mm Leistung P1: 4,2 kW Leistung P2: 3,5 kW Max. Förderleistung: 55 m³/h Max. Förderhöhe: 20 m Betriebsspannung: 400 V Schutzart Pumpe: IP 68 Freier Kugeldurchgang: 40 mm Die Kessel Aquapump Pumpstation XL Tronic SPF 4500-S3 stellt eine robuste und intelligente Lösung für die Abwasserentsorgung dar. Mit ihrer leistungsstarken SPF 4500-S3 Pumpe, einer maximalen Förderleistung von 55 m³/h und einer Förderhöhe von 20 m sowie dem umfassenden Comfort Schaltgerät wird eine hohe Betriebssicherheit und einfache Überwachung ermöglicht. Die Auslegung für fäkalienhaltiges und fäkalienfreies Abwasser sowie der Einbau ins Erdreich machen sie zu einer zuverlässigen Wahl für anspruchsvolle Entwässerungsaufgaben. Produktspezifikation Hersteller-Warengruppe: WG Pumpentechnik Hersteller-Produktgruppe: Pumpstation Aqualift F XL tr. Aufst. - S Hersteller-Artikelnummer: 8742015 Nennstrom: 7,5 Baulänge: 1295 Bauhöhe: 1500 Behältervolumen: 335 Kabellänge: 10 Max. Volumenstrom: 55 Max. Förderhöhe: 20 Mit Entlüftung: ja Drehzahl: 2850 Umgebungstemperatur: 0 - 50 Potentialfreier Schaltkontakt: ja Elektrischer Anschluss: Anschlusskabel mit Stecker Bemessungsspannung: 360 - 440 Explosionsgeschützt: nein Schutzart (IP): IP68 Mit Kommunikationsschnittstelle RS-232: ja Mit Kommunikationsschnittstelle RS-485: nein Geeignet für Außeneinsatz: ja Aufgenommene Mo
