Kessel Lw 1000 Schachtmodul Bodenplatte, Lw 600, 1130-1379mm, Klasse B 125

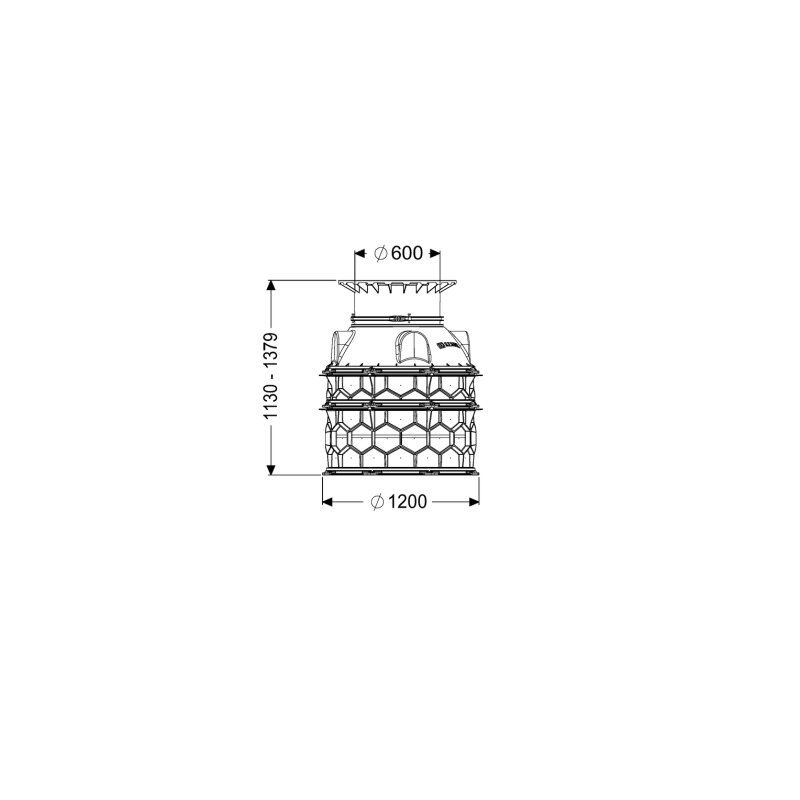

Kessel LW 1000 Schachtmodul Bodenplatte, LW 600, 1130-1379mm, Klasse B 125 Der Kessel LW 1000 Schachtmodul Bodenplatte ist eine robuste Lösung für den Einbau ins Erdreich, geeignet für die Nass- oder Trockenaufstellung. Mit einer variablen Einbautiefe von 1130 bis 1379 mm, einer lichten Weite des Einstiegs von 600 mm und einer Belastungsklasse von B 125 bietet dieses Modul vielseitige Einsatzmöglichkeiten. Wie ist das Kessel Schachtmodul aufgebaut und welche Materialien werden verwendet? Das Schachtmodul von KESSEL zeichnet sich durch ein modulares Baukastensystem aus, das eine flexible Kombination von Zwischenstücken, Konus, Aufsatzstück und Abdeckung ermöglicht. Die Zwischenstücke bestehen aus dauerhaft beständigem Polyethylen (PE-HD) und bieten universale Anschlussmöglichkeiten. Das gesamte Modul ist in Schwarz gehalten. Die runde Abdeckplatte besteht aus Grauguss, ebenfalls in Schwarz, mit den Maßen 648 x 648 mm und einer Höhe von 95 mm. Die Abdeckung ist unverriegelt und entspricht der Norm EN 13598-2. Welche Ausstattung bietet das Schachtmodul für die Installation? Das Schachtmodul ist mit werksseitig vormontierten Steighilfen nach DIN EN 13101 und BGR 177 ausgestattet. Alle erforderlichen Dichtungen und Verbindungskeile sind enthalten. Ein Konus mit teleskopischem Aufsatzstück ermöglicht eine flexible Höhenverstellbarkeit der Einbautiefe. Die Konstruktion ist tagwasserdicht und besitzt die Zulassung Z-42.1-527. Eine Grundwasserbeständigkeit ab Unterkante Bodenteil von 3000 mm ist gegeben. Das Modul wird in Teilen zur bauseitigen Montage ausgeliefert. Für welche Einsatzbereiche ist das Schachtmodul geeignet? Das Schachtmodul ist für Technikschächte mit mittlerer Belastung konzipiert. Die Belastungsklasse B 125 nach EN 124 erlaubt die Nutzung in Bereichen mit Verkehrsbelastungen bis zu 12,5 Tonnen, wie beispielsweise in Wohngebieten, Gehwegen oder Parkplätzen. Die lichte Weite des Behälters (LW) beträgt 1000 mm, und ein maximaler Zulauf von DN 150 ist anbohrbar. Technische Daten Einbausituation: Einbau ins Erdreich Einbautiefe: 1130 - 1379 mm Lichte Weite Einstieg (LW): 600 mm Lichte Weite Behälter (LW): 1000 mm Außendurchmesser Grubenboden: 1200 mm Belastungsklasse: B 125 (EN 124) Material: Polyethylen (PE-HD) Abdeckung Material: Grauguss Gewicht netto: 100 kg Grundwasserbeständigkeit ab Unterkante Bodenteil: 3000 mm Das Kessel LW 1000 Schachtmodul Bodenplatte bietet eine flexible und langlebige Lösung für den Einbau in Technikschächten. Die modulare Bauweise aus robustem PE-HD und die tagwasserdichte Konstruktion stellen eine sichere und anpassungsfähige Installation sicher. Mit einer Einbautiefe von bis zu 1379 mm und einer Belastungsklasse B 125 der Grauguss-Abdeckung ist das Modul für vielfältige Anwendungen im Erdreich konzipiert. Produktspezifikation Hersteller-Warengruppe: WG Technikträger Hersteller-Produktgruppe: Technikschacht LW1000 - Serienartikel Hersteller-Artikelnummer: 8740018 Werkstoff: Polyethylen (PE) Innendurchmesser Schaft: 600 Mit festem Schaft: nein Außendurchmesser Grubenboden: 1200 Mit Teleskop: ja Grubenbodenfarbe: schwarz Schaftfarbe: schwarz Teleskopfarbe: schwarz Belastungsklasse nach EN 13598-2: B-125 Mit Rückschlagklappe: ja Trinkwasserkonform nach UBA: Ja
