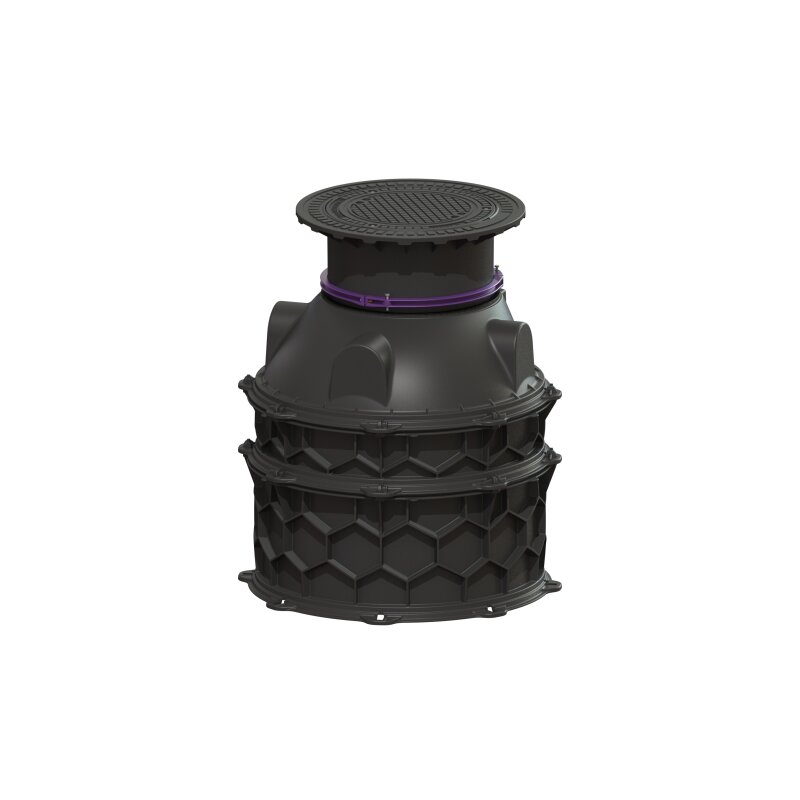

Kessel Lw 1000 Schachtmodul Bodenplatte, Lw 600, 1130-1379mm, Klasse D 400

Kessel LW 1000 Schachtmodul Bodenplatte, LW 600, 1130-1379mm, Klasse D 400 Der Kessel LW 1000 Schachtmodul Bodenplatte ist ein robustes System für den Einbau ins Erdreich. Mit einer Einbautiefe von 1130 bis 1379 mm und einer lichten Weite des Einstiegs von 600 mm ist dieses Modul vielseitig einsetzbar. Die Belastungsklasse D 400 ermöglicht eine hohe Stabilität. Es ist für die Nass- oder Trockenaufstellung konzipiert und lässt sich dank des modularen KESSEL-Baukastensystems flexibel kombinieren. Welche Eigenschaften zeichnen das Kessel Schachtmodul aus? Das Schachtmodul besteht aus dauerhaft beständigem Polyethylen (PE-HD) in schwarzer Farbe und entspricht der Norm EN 13598-2. Es ist tagwasserdicht und besitzt eine Zulassung gemäß Z-42.1-527. Die Grundwasserbeständigkeit beginnt ab 3000 mm unter der Unterkante des Bodenteils. Der Außendurchmesser des Grubenbodens beträgt 1200 mm, und die lichte Weite des Behälters (LW) liegt bei 1000 mm. Welche Ausstattung bietet das Schachtmodul für eine einfache Installation? Für eine sichere und normgerechte Installation ist das Schachtmodul mit werksseitig vormontierten Steighilfen nach DIN EN 13101 und BGR 177 ausgestattet. Es enthält alle erforderlichen Dichtungen und Verbindungskeile sowie einen Konus mit teleskopischem Aufsatzstück zur Höhenverstellung. Die Zwischenstücke aus PE bieten universale Anschlussmöglichkeiten. Eine Rückschlagklappe ist integriert. Das Modul wird in Teilen zur bauseitigen Montage geliefert. Welche Merkmale besitzt die Abdeckung? Die runde Abdeckplatte des Schachtmoduls ist aus schwarzem Grauguss gefertigt. Sie ist verriegelt und ebenfalls tagwasserdicht. Mit einer Breite und Länge von jeweils 659 mm sowie einer Höhe von 122 mm ist die Abdeckung für die Belastungsklasse D 400 nach EN 124 ausgelegt, was eine hohe Tragfähigkeit ermöglicht. Technische Daten Einbautiefe: 1130 - 1379 mm Lichte Weite Einstieg (LW): 600 mm Lichte Weite Behälter (LW): 1000 mm Außendurchmesser Grubenboden: 1200 mm Material: Polyethylen (PE-HD) Abdeckung Material: Grauguss Abdeckungsart: Abdeckplatte rund Belastungsklasse: D 400 (EN 124) Gewicht netto: 123 kg Grundwasserbeständigkeit ab Unterkante Bodenteil: 3000 mm Das Kessel LW 1000 Schachtmodul Bodenplatte stellt eine zuverlässige und flexible Lösung für den Einbau im Erdreich dar. Seine robuste Konstruktion aus PE-HD, die hohe Belastungsklasse D 400 und die variable Einbautiefe von 1130 bis 1379 mm machen es zu einer vielseitigen Komponente für anspruchsvolle Anwendungen. Die modulare Bauweise und die umfassende Ausstattung mit Steighilfen und teleskopischem Aufsatzstück erleichtern die Montage und Anpassung. Produktspezifikation Hersteller-Warengruppe: WG Technikträger Hersteller-Produktgruppe: Technikschacht LW1000 - Serienartikel Hersteller-Artikelnummer: 8740019 Werkstoff: Polyethylen (PE) Innendurchmesser Schaft: 600 Mit festem Schaft: nein Außendurchmesser Grubenboden: 1200 Mit Teleskop: ja Grubenbodenfarbe: schwarz Schaftfarbe: schwarz Teleskopfarbe: schwarz Belastungsklasse nach EN 13598-2: D-400 Mit Rückschlagklappe: ja Trinkwasserkonform nach UBA: Ja
