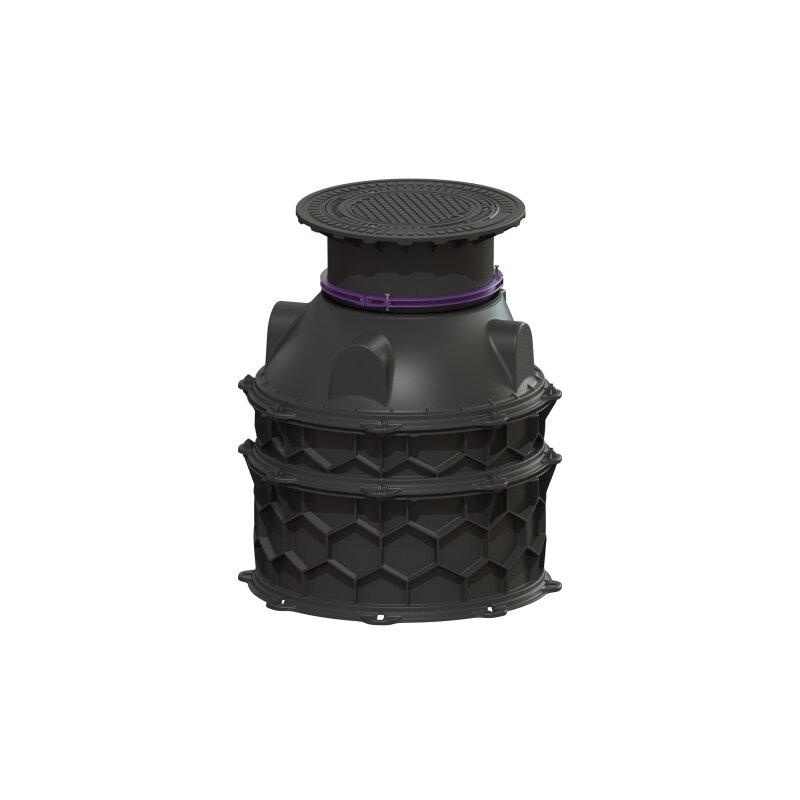

Kessel Lw 1000 Schachtmodul Bodenplatte, Lw 600, 1380-1629mm, Klasse D 400

Kessel LW 1000 Schachtmodul Bodenplatte, LW 600, 1380-1629mm, Klasse D 400 Das KESSEL Schachtmodul LW 1000 Bodenplatte ist eine robuste und flexible Lösung für den Einbau ins Erdreich. Es ist für Nass- oder Trockenaufstellungen geeignet und bietet eine Einbautiefe von 1380 bis 1629 mm. Mit einer lichten Weite des Einstiegs von 600 mm und einer Belastungsklasse von D 400 ist dieses Modul vielseitig einsetzbar und erfüllt hohe Anforderungen. Wie ist das KESSEL Schachtmodul konstruiert? Das Schachtmodul ist mit montierten Steighilfen nach DIN EN 13101 und BGR 177 ausgestattet, die werksseitig vormontiert sind. Es beinhaltet alle erforderlichen Dichtungen und Verbindungskeile sowie einen Konus mit teleskopischem Aufsatzstück für die Höhenverstellbarkeit. Die Zwischenstücke bestehen aus dauerhaft beständigem Polyethylen (PE) und bieten universale Anschlussmöglichkeiten. Das modulare KESSEL-Baukastensystem ermöglicht eine flexible Kombination von Zwischenstücken, Konus, Aufsatzstück und Abdeckung. Welche Eigenschaften bietet das Schachtmodul für den Einbau? Das Schachtmodul ist tagwasserdicht und für den Einbau ins Erdreich konzipiert. Es weist eine Grundwasserbeständigkeit von 3000 mm ab der Unterkante des Bodenteils auf. Die maximale Anbohrung für den Zulauf beträgt DN 150. Bei der Belastungsklasse D 400 ist bauseitig eine Lastverteilungsplatte zu verbauen, um die Stabilität und Sicherheit sicherzustellen. Welche Merkmale hat die Abdeckung? Die Abdeckung ist eine runde Abdeckplatte aus Grauguss in schwarzer Farbe. Sie ist verriegelt und entspricht der Belastungsklasse D 400 nach EN 124. Die Abdeckung hat eine Breite und Länge von 659 mm sowie eine Höhe von 122 mm und ist ebenfalls tagwasserdicht. Technische Daten Einbautiefe: 1380 - 1629 mm Lichte Weite Einstieg (LW): 600 mm Lichte Weite Behälter (LW): 1000 mm Belastungsklasse: D 400 (nach EN 124 und EN 13598-2) Material Schacht: Polyethylen (PE-HD) Material Abdeckung: Grauguss Gewicht netto: 133,5 kg Grundwasserbeständigkeit ab Unterkante Bodenteil: 3000 mm Zulauf max. Anbohrung: DN 150 Dichtheit: tagwasserdicht Das KESSEL Schachtmodul LW 1000 Bodenplatte bietet eine zuverlässige und anpassungsfähige Lösung für den Einbau im Erdreich. Mit seiner robusten Konstruktion aus PE-HD, der Belastungsklasse D 400 und einer variablen Einbautiefe von 1380 bis 1629 mm ist es für anspruchsvolle Anwendungen geeignet. Die tagwasserdichte Ausführung und die hohe Grundwasserbeständigkeit unterstreichen die Langlebigkeit dieses Moduls. Produktspezifikation Hersteller-Warengruppe: WG Technikträger Hersteller-Produktgruppe: Technikschacht LW1000 - Serienartikel Hersteller-Artikelnummer: 8740025 Werkstoff: Polyethylen (PE) Innendurchmesser Schaft: 600 Mit festem Schaft: nein Außendurchmesser Grubenboden: 1200 Mit Teleskop: ja Grubenbodenfarbe: schwarz Schaftfarbe: schwarz Teleskopfarbe: schwarz Belastungsklasse nach EN 13598-2: D-400 Mit Rückschlagklappe: ja Trinkwasserkonform nach UBA: Ja
