Kessel Lw 1000 Schachtmodul Bodenplatte, Lw 600, 1630-1879mm, Klasse B 125

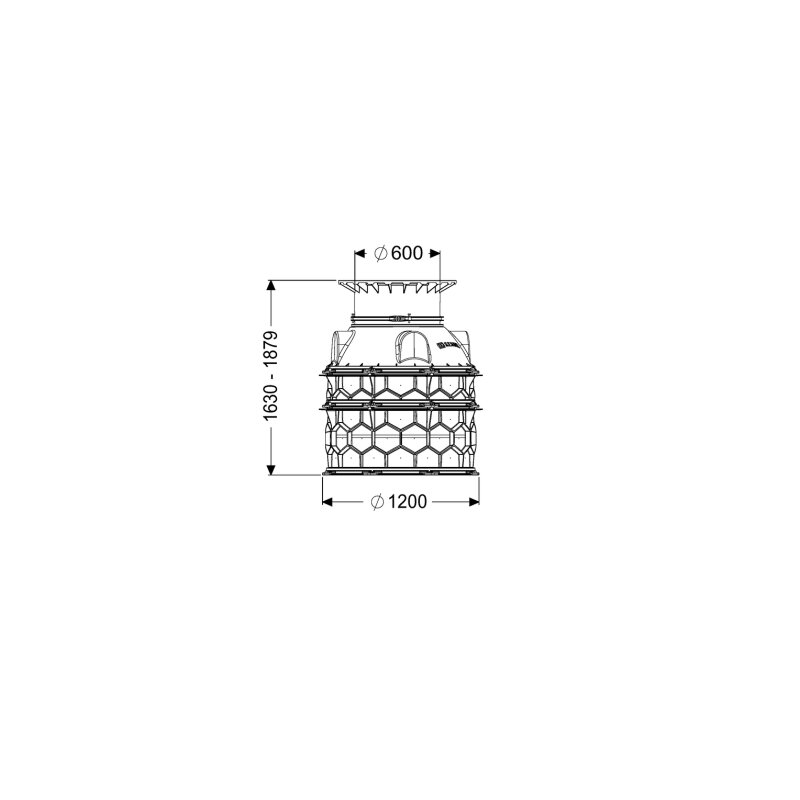

Kessel LW 1000 Schachtmodul Bodenplatte, LW 600, 1630-1879mm, Klasse B 125 Der Kessel Schachtmodul LW 1000 Bodenplatte ist für den Einbau ins Erdreich konzipiert und bietet eine flexible Lösung für die Nass- oder Trockenaufstellung. Mit einer Einbautiefe von 1630 bis 1879 mm und einer lichten Weite des Einstiegs von 600 mm erfüllt dieses Modul die Anforderungen der Belastungsklasse B 125. Gefertigt aus robustem PE-HD, ist das Schachtmodul tagwasserdicht und durch sein modulares Baukastensystem vielseitig kombinierbar. Welche Vorteile bietet das modulare Design des Kessel Schachtmoduls? Das Kessel Schachtmodul LW 1000 Bodenplatte zeichnet sich durch sein modulares Baukastensystem aus, das eine flexible Kombination von Zwischenstücken, Konus, Aufsatzstück und Abdeckung ermöglicht. Die Zwischenstücke bestehen aus dauerhaft beständigem Polyethylen (PE-HD) und bieten universale Anschlussmöglichkeiten. Das Modul ist mit werksseitig vormontierten Steighilfen nach DIN EN 13101 und BGR 177 ausgestattet. Alle erforderlichen Dichtungen und Verbindungskeile sind im Lieferumfang enthalten, ebenso ein Konus mit teleskopischem Aufsatzstück für die Höhenverstellbarkeit. Für welche Einbausituationen ist das Schachtmodul geeignet und welche Belastungen hält es stand? Das Schachtmodul ist speziell für den Einbau ins Erdreich vorgesehen und eignet sich sowohl für die Nass- als auch für die Trockenaufstellung. Es ist gemäß Norm EN 13598-2 gefertigt und besitzt die Zulassung Z-42.1-527. Eine Einbautiefe von 1630 bis 1879 mm wird abgedeckt. Das Modul ist tagwasserdicht und bietet eine Grundwasserbeständigkeit ab Unterkante Bodenteil von 3000 mm. Die runde Abdeckplatte aus Grauguss in schwarzer Farbe ist unverriegelt und entspricht der Belastungsklasse B 125 nach EN 124. Welche Anschlussmöglichkeiten und Abmessungen sind für das Schachtmodul relevant? Das Kessel Schachtmodul bietet eine maximale Zulauf-Anbohrung von DN 150. Die lichte Weite des Behälters beträgt 1000 mm, während die lichte Weite des Einstiegs 600 mm misst. Das Modul hat eine Länge von 1200 mm und eine Breite von 1200 mm. Das Nettogewicht des Schachtmoduls beträgt 133,5 kg. Welche weiteren Funktionen bietet das Kessel Schachtmodul? Das Schachtmodul ist mit einem teleskopischen Aufsatzstück ausgestattet, welches eine einfache Höhenverstellung ermöglicht. Zudem ist das Modul mit einer Rückschlagklappe versehen, die eine zusätzliche Funktionalität bietet. Technische Daten Belastungsklasse: B 125 (EN 124) Einbautiefe: 1630 - 1879 mm Lichte Weite Behälter (LW): 1000 mm Lichte Weite Einstieg (LW): 600 mm Material: PE-HD Grundwasserbeständigkeit ab Unterkante Bodenteil: 3000 mm Zulauf max. Anbohrung (DN): 150 Nettogewicht: 133,5 kg Abdeckung Material: Grauguss Dichtheit: tagwasserdicht Das Kessel Schachtmodul LW 1000 Bodenplatte bietet eine robuste und flexible Lösung für den Einbau ins Erdreich. Seine modulare Bauweise aus PE-HD ermöglicht eine einfache Anpassung an verschiedene Gegebenheiten. Mit einer Einbautiefe von 1630 bis 1879 mm und der Belastungsklasse B 125 ist es für vielfältige Anwendungen geeignet und stellt eine zuverlässige Funktion sicher. Die lichte Weite des Einstiegs von 600 mm und die tagwasserdichte Ausführung unterstreichen die hohe Qualität und Funktionalität dieses Moduls. Produktspezifikation Hersteller-Warengruppe: WG Technikträger Hersteller-Produktgruppe: Technikschacht LW1000 - Serienartikel Hersteller-Artikelnummer: 8740030 Werkstoff: Polyethylen (PE) Innendurchmesser Schaft: 600 Mit festem Schaft: nein Außendurchmesser Grubenboden: 1200 Mit Teleskop: ja Grubenbodenfarbe: schwarz Schaftfarbe: schwarz Teleskopfarbe: schwarz Belastungsklasse nach EN 13598-2: B-125 Mit Rückschlagklappe: ja Trinkwasserkonform nach UBA: Ja
