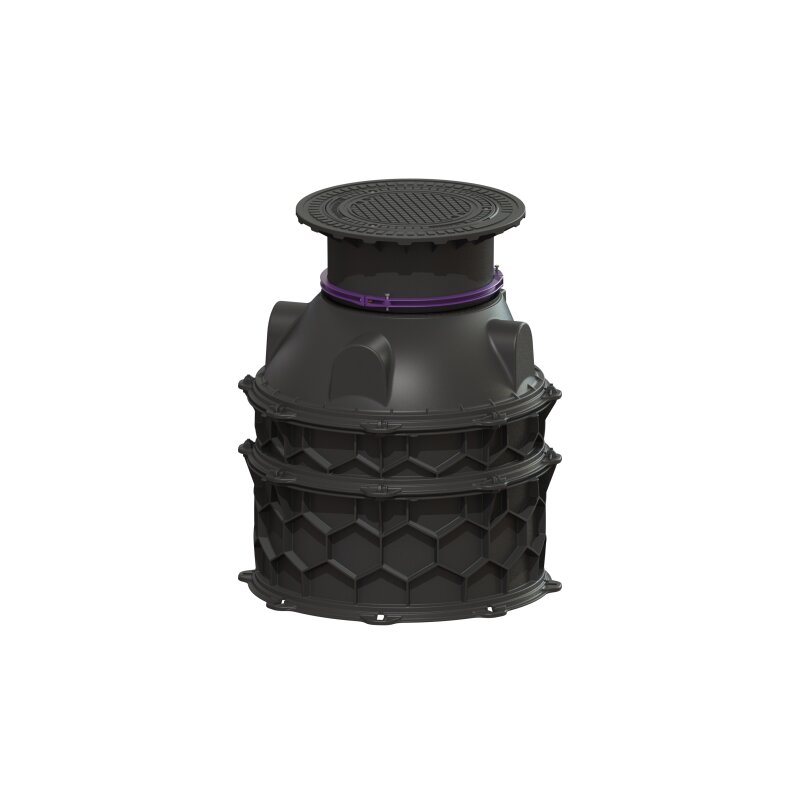

Kessel Lw 1000 Schachtmodul Bodenplatte, Lw 600, 1630-1879mm, Klasse D 400

Kessel LW 1000 Schachtmodul Bodenplatte, LW 600, 1630-1879mm, Klasse D 400 Der Kessel LW 1000 Schachtmodul Bodenplatte ist eine robuste und flexible Lösung für den Einbau ins Erdreich. Konzipiert für die Nass- oder Trockenaufstellung, bietet dieses Modul eine variable Einbautiefe von 1630 bis 1879 mm und eine lichte Weite des Einstiegs von 600 mm. Mit einer Belastungsklasse von D 400 eignet es sich für anspruchsvolle Einsatzbereiche. Das modulare KESSEL-Baukastensystem aus langlebigem PE-HD ermöglicht vielseitige Kombinationsmöglichkeiten. Wie ist das Kessel Schachtmodul konstruiert und welche Materialien werden verwendet? Das Schachtmodul ist aus dauerhaft beständigem Polyethylen (PE-HD) gefertigt, das für die Bodenplatte und die Zwischenstücke zum Einsatz kommt. Es ist mit werksseitig vormontierten Steighilfen nach DIN EN 13101 und BGR 177 ausgestattet. Alle erforderlichen Dichtungen und Verbindungskeile sind integriert, um eine tagwasserdichte Ausführung zu ermöglichen. Ein Konus mit einem teleskopischen Aufsatzstück sorgt für eine flexible Höhenanpassung. Die runde Abdeckplatte besteht aus schwarzem Grauguss und ist verriegelt. Welche Flexibilität und Eigenschaften bietet das modulare System? Das modulare KESSEL-Baukastensystem erlaubt eine flexible Kombination des Aufbaus mit Zwischenstücken, Konus, Aufsatzstück und Abdeckung, um sich an verschiedene Einbausituationen anzupassen. Die Zwischenstücke bieten universale Anschlussmöglichkeiten mit einem maximalen Anbohrdurchmesser von DN 150. Das Modul ist grundwasserbeständig ab einer Unterkante des Bodenteils von 3000 mm. Für die Belastungsklasse D 400 ist bauseitig eine Lastverteilungsplatte zu verbauen. Welche Normen und Abmessungen sind relevant? Das Schachtmodul entspricht der Norm EN 13598-2 und besitzt die Zulassung Z-42.1-527. Die Abdeckung ist nach EN 124 für die Belastungsklasse D 400 ausgelegt. Die lichte Weite des Behälters beträgt 1000 mm, während die lichte Weite des Einstiegs 600 mm misst. Die Abdeckplatte hat eine Breite und Länge von 659 mm sowie eine Höhe von 122 mm. Das Nettogewicht des Moduls beträgt 192,63 kg. Technische Daten Einbautiefe: 1630 - 1879 mm Lichte Weite Einstieg (LW): 600 mm Lichte Weite Behälter (LW): 1000 mm Belastungsklasse: D 400 (EN 124) Material Modul: PE-HD Material Abdeckung: Grauguss Gewicht netto: 192,63 kg Grundwasserbeständigkeit ab Unterkante Bodenteil: 3000 mm Max. Anbohrung Zulauf: DN 150 Höhenverstellbarkeit: teleskopisches Aufsatzstück Das Kessel LW 1000 Schachtmodul Bodenplatte bietet eine zuverlässige und anpassungsfähige Lösung für den Einbau ins Erdreich. Mit seiner robusten Konstruktion aus PE-HD, der flexiblen Einbautiefe von 1630 bis 1879 mm und der hohen Belastungsklasse D 400 ist es für anspruchsvolle Anwendungen geeignet. Die tagwasserdichte Ausführung und das modulare Baukastensystem unterstreichen die Funktionalität und Langlebigkeit dieses Technikschachts. Produktspezifikation Hersteller-Warengruppe: WG Technikträger Hersteller-Produktgruppe: Technikschacht LW1000 - Serienartikel Hersteller-Artikelnummer: 8740031 Werkstoff: Polyethylen (PE) Innendurchmesser Schaft: 600 Mit festem Schaft: nein Außendurchmesser Grubenboden: 1200 Mit Teleskop: ja Grubenbodenfarbe: schwarz Schaftfarbe: schwarz Teleskopfarbe: schwarz Belastungsklasse nach EN 13598-2: D-400 Mit Rückschlagklappe: ja Trinkwasserkonform nach UBA: Ja
