Kessel Lw 1000 Schachtmodul Bodenplatte, Lw 600, 1880-2129mm, Klasse B 125

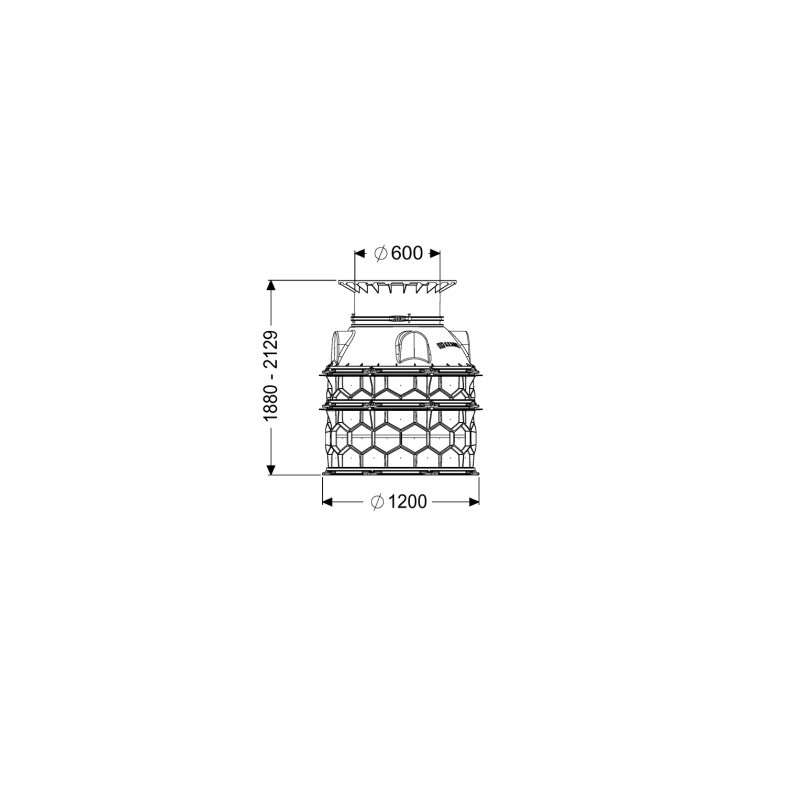

Kessel LW 1000 Schachtmodul Bodenplatte, LW 600, 1880-2129mm, Klasse B 125 Der KESSEL Schachtmodul LW 1000 Bodenplatte ist ein robustes Schachtmodul für den Einbau ins Erdreich. Es bietet eine Einbautiefe von 1880 bis 2129 mm und eine lichte Weite des Einstiegs von 600 mm. Das Modul ist für die Nass- oder Trockenaufstellung geeignet und erfüllt die Belastungsklasse B 125 nach EN 124. Es zeichnet sich durch seine tagwasserdichte Ausführung und die flexible Kombination im modularen KESSEL-Baukastensystem aus. Wie ist das Schachtmodul aufgebaut und welche Materialien werden verwendet? Das Schachtmodul besteht aus einem Grundkörper aus hochwertigem Polyethylen (PE-HD), der dauerhaft beständig und schwarz gefärbt ist. Die Bodenplatte hat einen Außendurchmesser von 1200 mm und eine lichte Weite des Behälters von 1000 mm. Die Abdeckung ist rund, aus schwarzem Grauguss gefertigt und unverriegelt. Sie misst 648 mm im Durchmesser und ist für Belastungen der Klasse B 125 ausgelegt. Das Modul wird in Teilen zur bauseitigen Montage geliefert, wobei die Steighilfen bereits werksseitig vormontiert sind. Welche Funktionen und Ausstattungsmerkmale bietet das Schachtmodul? Das Schachtmodul ist mit montierten Steighilfen nach DIN EN 13101 und BGR 177 ausgestattet, die einen sicheren Zugang ermöglichen. Es verfügt über alle erforderlichen Dichtungen und Verbindungskeile sowie einen Konus mit einem teleskopischen Aufsatzstück, das die Höhenverstellbarkeit ermöglicht. Die Zwischenstücke aus PE bieten universale Anschlussmöglichkeiten, wodurch der Aufbau flexibel an verschiedene Anforderungen angepasst werden kann. Zudem ist das Modul tagwasserdicht und hält Grundwasser bis zu einer Höhe von 3000 mm ab Unterkante Bodenteil stand. Die Zulassung Z-42.1-527 ist vorhanden. Für welche Einbausituationen ist das KESSEL Schachtmodul LW 1000 Bodenplatte geeignet? Das Schachtmodul ist speziell für den Einbau ins Erdreich konzipiert. Die Einbautiefe lässt sich flexibel von 1880 mm bis 2129 mm anpassen, unterstützt durch ein teleskopisches Aufsatzstück. Eine Grundwasserbeständigkeit von 3000 mm ab Unterkante Bodenteil ist gegeben. Die Belastungsklasse B 125 (EN 124) macht es für Bereiche mit leichter Verkehrsbelastung geeignet. Technische Daten Material: PE-HD, Grauguss Einbautiefe: 1880 - 2129 mm Lichte Weite Einstieg (LW): 600 mm Lichte Weite Behälter (LW): 1000 mm Außendurchmesser Grubenboden: 1200 mm Belastungsklasse: B 125 (EN 124) Dichtheit: tagwasserdicht Grundwasserbeständigkeit: 3000 mm ab Unterkante Bodenteil Gewicht netto: 153,19 kg Zulauf max. Anbohrung: DN 150 Das KESSEL Schachtmodul LW 1000 Bodenplatte bietet eine zuverlässige und flexible Lösung für den Einbau ins Erdreich. Mit einer Einbautiefe von 1880 bis 2129 mm, einer lichten Weite des Einstiegs von 600 mm und der Belastungsklasse B 125 ist es vielseitig einsetzbar. Die robuste Konstruktion aus PE-HD und Grauguss sowie die tagwasserdichte Ausführung stellen eine lange Lebensdauer sicher. Produktspezifikation Hersteller-Warengruppe: WG Technikträger Hersteller-Produktgruppe: Technikschacht LW1000 - Serienartikel Hersteller-Artikelnummer: 8740036 Werkstoff: Polyethylen (PE) Innendurchmesser Schaft: 600 Mit festem Schaft: nein Außendurchmesser Grubenboden: 1200 Mit Teleskop: ja Grubenbodenfarbe: schwarz Schaftfarbe: schwarz Teleskopfarbe: schwarz Belastungsklasse nach EN 13598-2: B-125 Mit Rückschlagklappe: ja Trinkwasserkonform nach UBA: Ja
