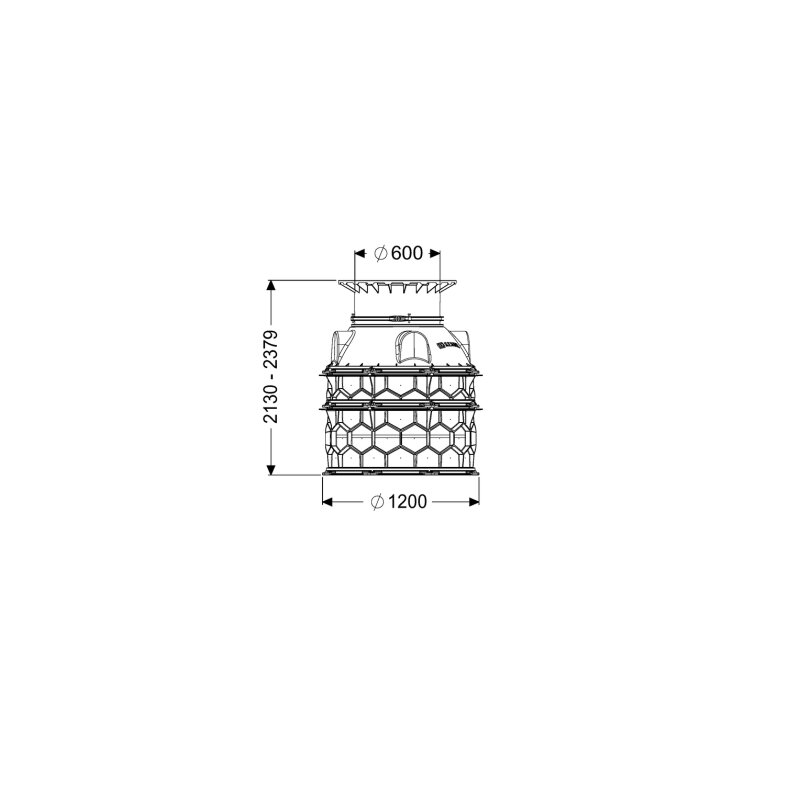

Kessel Lw 1000 Schachtmodul Bodenplatte, Lw 600, 2130-2379mm, Klasse B 125

Kessel LW 1000 Schachtmodul Bodenplatte, LW 600, 2130-2379mm, Klasse B 125 Das KESSEL Schachtmodul LW 1000 Bodenplatte ist eine robuste Lösung für den Einbau ins Erdreich. Es bietet eine Einbautiefe von 2130 bis 2379 mm und eine lichte Weite des Einstiegs von 600 mm . Mit einer Belastungsklasse von B 125 ist es für Bereiche mit leichterem Verkehrsaufkommen geeignet und ermöglicht eine flexible Nass- oder Trockenaufstellung. Welche Eigenschaften zeichnen das KESSEL Schachtmodul aus? Das Schachtmodul ist für die Nass- oder Trockenaufstellung konzipiert und besteht aus dauerhaft beständigem Polyethylen (PE-HD) in schwarzer Farbe. Es entspricht der Norm EN 13598-2 und ist für den Einbau ins Erdreich vorgesehen. Die Dichtheit ist als tagwasserdicht angegeben. Das modulare KESSEL-Baukastensystem ermöglicht eine flexible Kombination des Aufbaus mit Zwischenstücken, Konus, Aufsatzstück und Abdeckung. Welche Komponenten sind im Schachtmodul enthalten? Das Modul ist mit montierten Steighilfen nach DIN EN 13101 und BGR 177 ausgestattet. Alle erforderlichen Dichtungen und Verbindungskeile sind ebenfalls enthalten. Ein Konus mit einem teleskopischen Aufsatzstück sorgt für die Höhenverstellbarkeit. Die Zwischenstücke aus PE-Material bieten universale Anschlussmöglichkeiten. Welche Abmessungen und technischen Details sind relevant? Das Schachtmodul weist eine lichte Weite des Behälters von 1000 mm und eine lichte Weite des Einstiegs von 600 mm auf. Die Einbautiefe liegt zwischen 2130 und 2379 mm . Die Grundwasserbeständigkeit ab Unterkante Bodenteil beträgt 3000 mm . Der maximale Zulauf für Anbohrungen beträgt DN 150 . Das Nettogewicht des Moduls liegt bei 163 kg . Wie ist die Abdeckung des Schachtmoduls beschaffen? Die runde Abdeckplatte besteht aus Grauguss in schwarzer Farbe und ist unverriegelt. Sie hat eine Breite von 648 mm , eine Länge von 648 mm und eine Höhe von 95 mm . Die Belastungsklasse der Abdeckung entspricht B 125 (EN 124) , was sie für Fußgängerbereiche und leichte Fahrzeuge qualifiziert. Auch die Abdeckung ist tagwasserdicht. Welche weiteren Funktionen bietet das Schachtmodul? Das Schachtmodul ist mit einem Teleskop ausgestattet, welches eine einfache Höhenanpassung ermöglicht. Eine Rückschlagklappe ist ebenfalls integriert, was die Funktionalität des Systems erweitert. Technische Daten Material: Polyethylen (PE-HD) Farbe: schwarz Norm: EN 13598-2 Einbausituation: Einbau ins Erdreich Dichtheit: tagwasserdicht Gewicht netto: 163 kg Grundwasserbeständigkeit ab Unterkante Bodenteil: 3000 mm Einbautiefe: 2130 - 2379 mm Lichte Weite Behälter (LW): 1000 mm Lichte Weite Einstieg (LW): 600 mm Zulauf max. Anbohrung (DN): 150 Abdeckung Material: Grauguss Belastungsklasse Abdeckung: B 125 (EN 124) Das KESSEL Schachtmodul LW 1000 Bodenplatte bietet eine zuverlässige und flexible Lösung für den Einbau im Erdreich. Mit einer variablen Einbautiefe von 2130 bis 2379 mm und einer Belastungsklasse von B 125 ist es vielseitig einsetzbar. Die robuste Konstruktion aus PE-HD und die Grauguss-Abdeckung stellen eine lange Lebensdauer und hohe Funktionalität sicher. Lieferumfang 1x KESSEL Schachtmodul LW 1000 Bodenplatte 1x Konus 1x Teleskopisches Aufsatzstück 1x Abdeckplatte rund Produktspezifikation Hersteller-Warengruppe: WG Technikträger Hersteller-Produktgruppe: Technikschacht LW1000 - Serienartikel Hersteller-Artikelnummer: 8740042 Werkstoff: Polyethylen (PE) Innendurchmesser Schaft: 600 Mit festem Schaft: nein Außendurchmesser Grubenboden: 1200 Mit Teleskop: ja Grubenbodenfarbe: schwarz Schaftfarbe: schwarz Teleskopfarbe: schwarz Belastungsklasse nach EN 13598-2: B-125 Mit Rückschlagklappe: ja Trinkwasserkonform nach UBA: Ja
