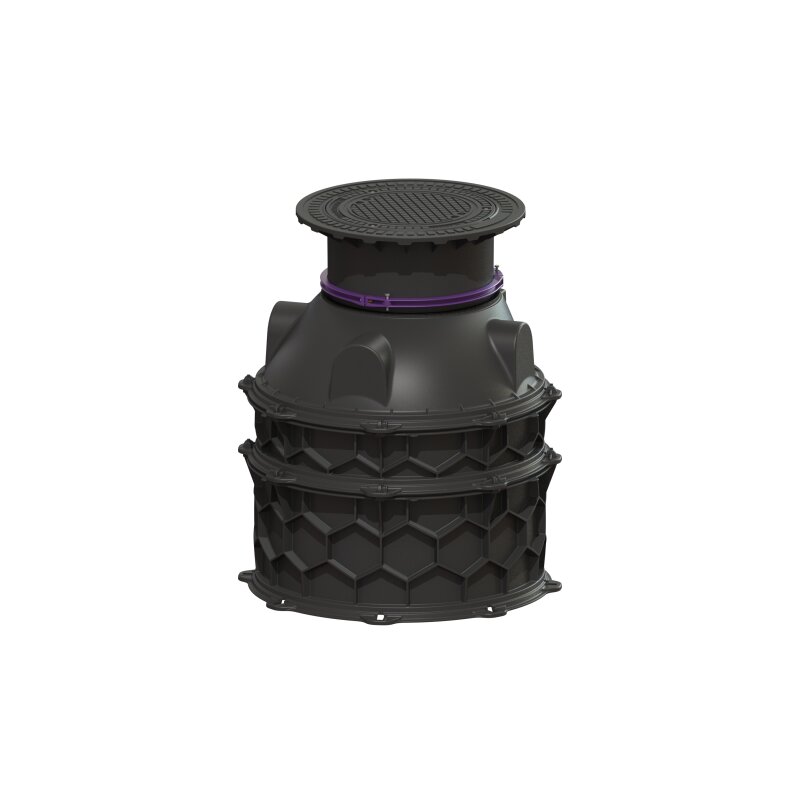

Kessel Lw 1000 Schachtmodul Bodenplatte, Lw 600, 2380-2629mm, Klasse D 400

Kessel LW 1000 Schachtmodul Bodenplatte, LW 600, 2380-2629mm, Klasse D 400 Der Kessel Schachtmodul LW 1000 Bodenplatte ist ein robustes Modul für den Einbau ins Erdreich, konzipiert für Nass- oder Trockenaufstellung. Mit einer variablen Einbautiefe von 2380 bis 2629 mm und einer lichten Weite des Einstiegs von 600 mm bietet es flexible Einsatzmöglichkeiten. Die Belastungsklasse D 400 nach EN 124 stellt eine hohe Widerstandsfähigkeit sicher. Wie ist das Schachtmodul aufgebaut und welche Materialien werden verwendet? Das Schachtmodul ist aus dauerhaft beständigem Polyethylen (PE-HD) in schwarzer Farbe gefertigt und entspricht der Norm EN 13598-2. Es ist mit werksseitig vormontierten Steighilfen nach DIN EN 13101 und BGR 177 ausgestattet. Die Zwischenstücke aus Kunststoff ermöglichen universale Anschlussmöglichkeiten und sind Teil des modularen KESSEL-Baukastensystems, das eine flexible Kombination des Aufbaus erlaubt. Die runde Abdeckplatte aus schwarzem Grauguss ist verriegelt und erfüllt die Belastungsklasse D 400 nach EN 124. Das Modul ist tagwasserdicht und weist eine Grundwasserbeständigkeit von 3000 mm ab der Unterkante des Bodenteils auf. Eine Zulassung nach Z-42.1-527 liegt vor. Welche technischen Merkmale und Abmessungen zeichnen das Schachtmodul aus? Das Schachtmodul verfügt über eine lichte Weite des Behälters (LW) von 1000 mm und eine lichte Weite des Einstiegs (LW) von 600 mm. Die Einbautiefe ist mittels eines teleskopischen Aufsatzstücks flexibel von 2380 mm bis 2629 mm einstellbar. Der Außendurchmesser des Grubenbodens beträgt 1200 mm, der Innendurchmesser des Schachts 600 mm. Für Zuläufe ist eine maximale Anbohrung von DN 150 vorgesehen. Das Modul ist mit einer Rückschlagklappe ausgestattet und wird in Teilen zur bauseitigen Montage geliefert. Das Nettogewicht des Moduls beträgt 191 kg. Die Abdeckplatte hat eine Breite und Länge von jeweils 659 mm sowie eine Höhe von 122 mm. Technische Daten Einbautiefe: 2380 - 2629 mm Lichte Weite Behälter (LW): 1000 mm Lichte Weite Einstieg (LW): 600 mm Belastungsklasse: D 400 (EN 124) Material: Polyethylen (PE-HD) Grundwasserbeständigkeit ab Unterkante Bodenteil: 3000 mm Zulauf max. Anbohrung (DN): 150 Gewicht netto: 191 kg Außendurchmesser Grubenboden: 1200 Innendurchmesser Schaft: 600 Das Kessel Schachtmodul LW 1000 Bodenplatte bietet eine robuste und flexible Lösung für den Einbau im Erdreich. Seine modulare Bauweise aus PE-HD, die hohe Belastungsklasse D 400 und die variable Einbautiefe von 2380 bis 2629 mm machen es zu einer zuverlässigen Komponente für diverse Anwendungen in der Nass- oder Trockenaufstellung. Produktspezifikation Hersteller-Warengruppe: WG Technikträger Hersteller-Produktgruppe: Technikschacht LW1000 - Serienartikel Hersteller-Artikelnummer: 8740049 Werkstoff: Polyethylen (PE) Innendurchmesser Schaft: 600 Mit festem Schaft: nein Außendurchmesser Grubenboden: 1200 Mit Teleskop: ja Grubenbodenfarbe: schwarz Schaftfarbe: schwarz Teleskopfarbe: schwarz Belastungsklasse nach EN 13598-2: D-400 Mit Rückschlagklappe: ja Trinkwasserkonform nach UBA: Ja
