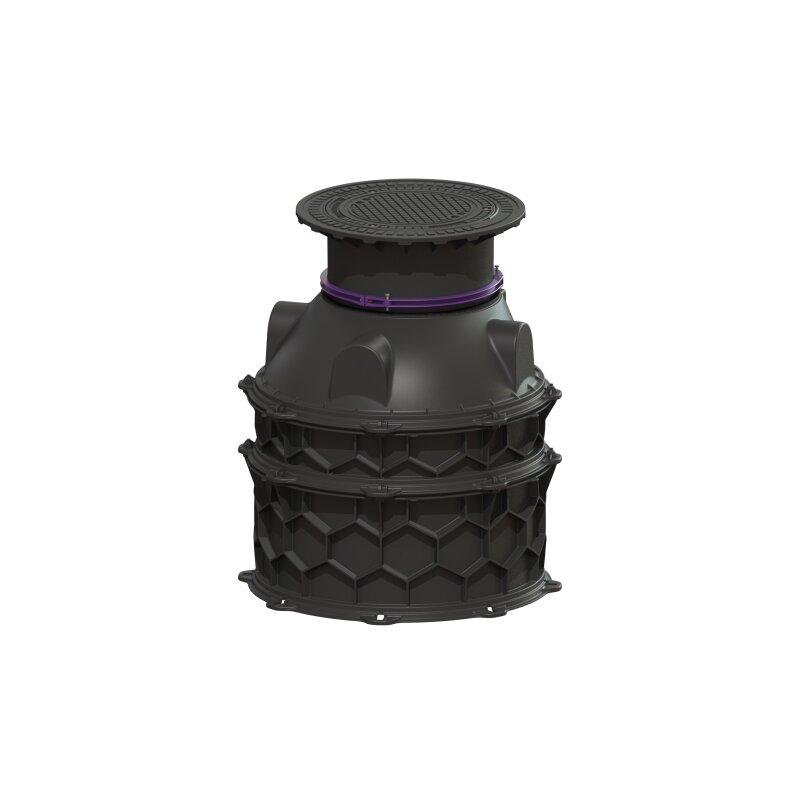

Kessel Lw 1000 Schachtmodul Bodenplatte, Lw 600, 2630-2879mm, Klasse D 400

Kessel LW 1000 Schachtmodul Bodenplatte, LW 600, 2630-2879mm, Klasse D 400 Das KESSEL Schachtmodul LW 1000 Bodenplatte ist eine robuste und flexible Lösung für den Einbau ins Erdreich. Es bietet eine variable Einbautiefe von 2630 bis 2879 mm und eine lichte Weite des Einstiegs von 600 mm. Als Teil des modularen KESSEL-Baukastensystems ist es für die Belastungsklasse D 400 ausgelegt und eignet sich für anspruchsvolle Anwendungen im Nass- oder Trockenbereich. Welche Konstruktionsmerkmale zeichnen das Schachtmodul aus? Das Schachtmodul besteht aus einem Grundkörper aus dauerhaft beständigem Polyethylen (PE-HD) in schwarzer Farbe, der eine lichte Weite von 1000 mm aufweist. Der Grubenboden besitzt einen Außendurchmesser von 1200 mm. Eine runde, verriegelbare Abdeckplatte aus schwarzem Grauguss mit den Maßen 659 x 659 mm und einer Höhe von 122 mm schließt das Modul ab. Werksseitig vormontierte Steighilfen nach DIN EN 13101 und BGR 177 sind integriert. Zwischenstücke aus Kunststoff ermöglichen universale Anschlussmöglichkeiten und tragen zur Flexibilität des modularen Aufbaus bei. Welche Funktionen und Beständigkeiten bietet das KESSEL Schachtmodul? Zur Anpassung an unterschiedliche Gegebenheiten verfügt das Schachtmodul über ein teleskopisches Aufsatzstück, das eine Höhenverstellung im Bereich von 2630 bis 2879 mm ermöglicht. Alle erforderlichen Dichtungen und Verbindungskeile sind enthalten, um eine tagwasserdichte Ausführung sicherzustellen. Das Modul ist grundwasserbeständig ab einer Unterkante des Bodenteils von 3000 mm. Die Belastungsklasse D 400 nach EN 124 für die Abdeckung und EN 13598-2 für das Modul selbst, sichert eine hohe Belastbarkeit. Bei dieser Belastungsklasse ist bauseitig eine Lastverteilungsplatte zu verbauen. Der maximale Zulauf für Anbohrungen beträgt DN 150. Hinweise zur Montage und Zulassungen Das Schachtmodul wird in Teilen zur bauseitigen Montage geliefert, wobei die Steighilfen bereits vormontiert sind. Es ist für den Einbau ins Erdreich konzipiert und entspricht der Norm EN 13598-2. Die Zulassung Z-42.1-527 bestätigt die geprüfte Qualität des Produkts. Technische Daten Einbautiefe: 2630 - 2879 mm Lichte Weite Behälter (LW): 1000 mm Lichte Weite Einstieg (LW): 600 mm Belastungsklasse: D 400 (EN 124 / EN 13598-2) Material: Polyethylen (PE-HD), Grauguss (Abdeckung) Grundwasserbeständigkeit ab Unterkante Bodenteil: 3000 mm Gewicht netto: 209 kg Außendurchmesser Grubenboden: 1200 mm Zulauf max. Anbohrung (DN): 150 Dichtheit: tagwasserdicht Das KESSEL Schachtmodul LW 1000 Bodenplatte bietet eine zuverlässige und anpassungsfähige Lösung für den Erdbau. Mit seiner variablen Einbautiefe von 2630 bis 2879 mm, der hohen Belastungsklasse D 400 und der robusten Konstruktion aus PE-HD und Grauguss ist es für vielfältige und anspruchsvolle Einbausituationen geeignet. Die tagwasserdichte Ausführung und die modulare Bauweise sorgen für eine sichere und langlebige Installation. Produktspezifikation Hersteller-Warengruppe: WG Technikträger Hersteller-Produktgruppe: Technikschacht LW1000 - Serienartikel Hersteller-Artikelnummer: 8740055 Werkstoff: Polyethylen (PE) Innendurchmesser Schaft: 600 Mit festem Schaft: nein Außendurchmesser Grubenboden: 1200 Mit Teleskop: ja Grubenbodenfarbe: schwarz Schaftfarbe: schwarz Teleskopfarbe: schwarz Belastungsklasse nach EN 13598-2: D-400 Mit Rückschlagklappe: ja Trinkwasserkonform nach UBA: Ja
