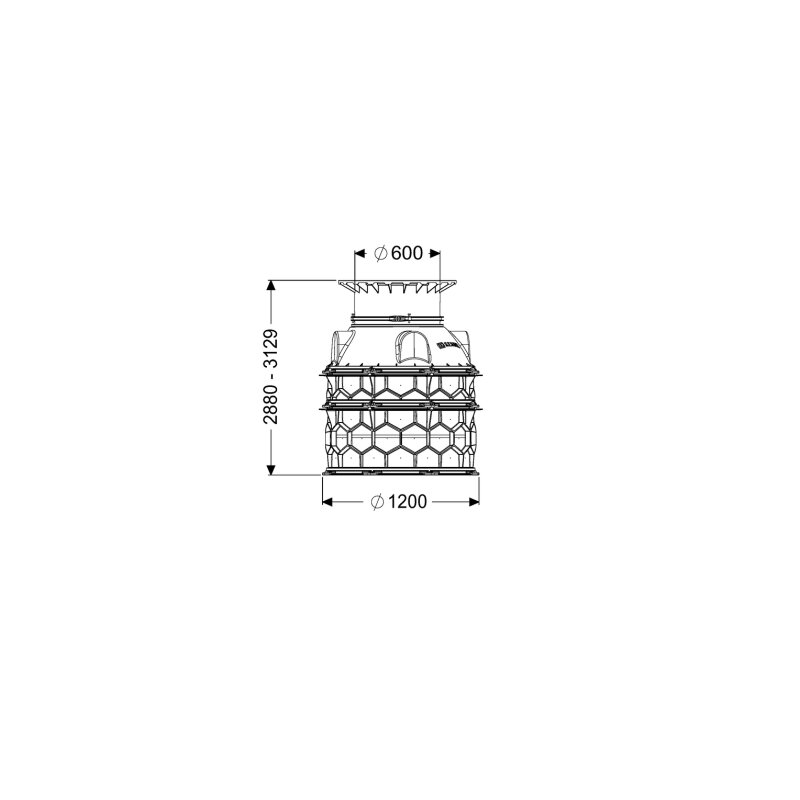

Kessel Lw 1000 Schachtmodul Bodenplatte, Lw 600, 2880-3129mm, Klasse B 125

Kessel LW 1000 Schachtmodul Bodenplatte, LW 600, 2880-3129mm, Klasse B 125 Das Kessel Schachtmodul LW 1000 Bodenplatte ist ein vielseitiges und robustes Schachtsystem, konzipiert für den Einbau ins Erdreich. Es eignet sich für die Nass- oder Trockenaufstellung und bietet eine flexible Einbautiefe von 2880 mm bis 3129 mm . Mit einer lichten Weite des Einstiegs von 600 mm und einer Belastungsklasse von B 125 ist dieses Modul eine zuverlässige Lösung für Technikschächte in Bereichen mit mittlerer Verkehrsbelastung. Wie ist das Kessel Schachtmodul aufgebaut? Das Kessel Schachtmodul ist modular aufgebaut und ermöglicht eine flexible Kombination von Zwischenstücken, Konus, Aufsatzstück und Abdeckung. Es ist mit montierten Steighilfen nach DIN EN 13101 und BGR 177 ausgestattet, die werksseitig vormontiert sind. Alle erforderlichen Dichtungen und Verbindungskeile sind ebenfalls enthalten. Die Zwischenstücke bestehen aus dauerhaft beständigem Polyethylen (PE) und bieten universale Anschlussmöglichkeiten. Ein teleskopisches Aufsatzstück sorgt für Höhenverstellbarkeit. Das Modul ist aus hochdichtem Polyethylen (PE-HD) gefertigt und in Schwarz gehalten. Die runde Abdeckplatte besteht aus Grauguss, ebenfalls in Schwarz, und ist unverriegelt. Welche Eigenschaften und Vorteile bietet das Schachtmodul? Das Schachtmodul ist tagwasserdicht und bietet eine Grundwasserbeständigkeit ab Unterkante Bodenteil von bis zu 3000 mm . Es verfügt über alle erforderlichen Dichtungen und Verbindungskeile, die eine zuverlässige Abdichtung ermöglichen. Eine integrierte Rückschlagklappe verhindert den Rückfluss. Die werksseitig vormontierten Steighilfen erleichtern die Installation. Das modulare System mit teleskopischem Aufsatzstück ermöglicht eine flexible Anpassung an die Einbausituation. Der Behälter weist eine lichte Weite von 1000 mm auf, mit einem maximalen Zulauf für Anbohrungen von DN 150 . Für welche Einsatzbereiche ist das Modul konzipiert? Das Schachtmodul ist für den Einbau ins Erdreich konzipiert und eignet sich für die Nass- oder Trockenaufstellung. Es entspricht der Norm EN 13598-2 und besitzt die Zulassung Z-42.1-527 . Mit der Belastungsklasse B 125 nach EN 124 ist es für Verkehrsflächen mit mittlerer Belastung, wie Parkplätze oder Gehwege, geeignet. Technische Daten Material: Polyethylen (PE-HD) Norm: EN 13598-2 Zulassung: Z-42.1-527 Einbausituation: Einbau ins Erdreich Einbautiefe: 2880 - 3129 mm Lichte Weite Einstieg (LW): 600 mm Lichte Weite Behälter (LW): 1000 mm Außendurchmesser Grubenboden: 1200 mm Belastungsklasse: B 125 (EN 124) Grundwasserbeständigkeit ab Unterkante Bodenteil: 3000 mm Das Kessel Schachtmodul LW 1000 Bodenplatte bietet eine zuverlässige und flexible Lösung für den Einbau im Erdreich. Gefertigt aus robustem PE-HD und mit einer Grauguss-Abdeckung der Belastungsklasse B 125 , ist es für anspruchsvolle Bedingungen ausgelegt. Die variable Einbautiefe von 2880 mm bis 3129 mm und die tagwasserdichte Konstruktion stellen eine hohe Funktionalität sicher. Eine integrierte Rückschlagklappe und das teleskopische Aufsatzstück erhöhen den praktischen Nutzen dieses Moduls. Produktspezifikation Hersteller-Warengruppe: WG Technikträger Hersteller-Produktgruppe: Technikschacht LW1000 - Serienartikel Hersteller-Artikelnummer: 8740060 Werkstoff: Polyethylen (PE) Innendurchmesser Schaft: 600 Mit festem Schaft: nein Außendurchmesser Grubenboden: 1200 Mit Teleskop: ja Grubenbodenfarbe: schwarz Schaftfarbe: schwarz Teleskopfarbe: schwarz Belastungsklasse nach EN 13598-2: B-125 Mit Rückschlagklappe: ja Trinkwasserkonform nach UBA: Ja
