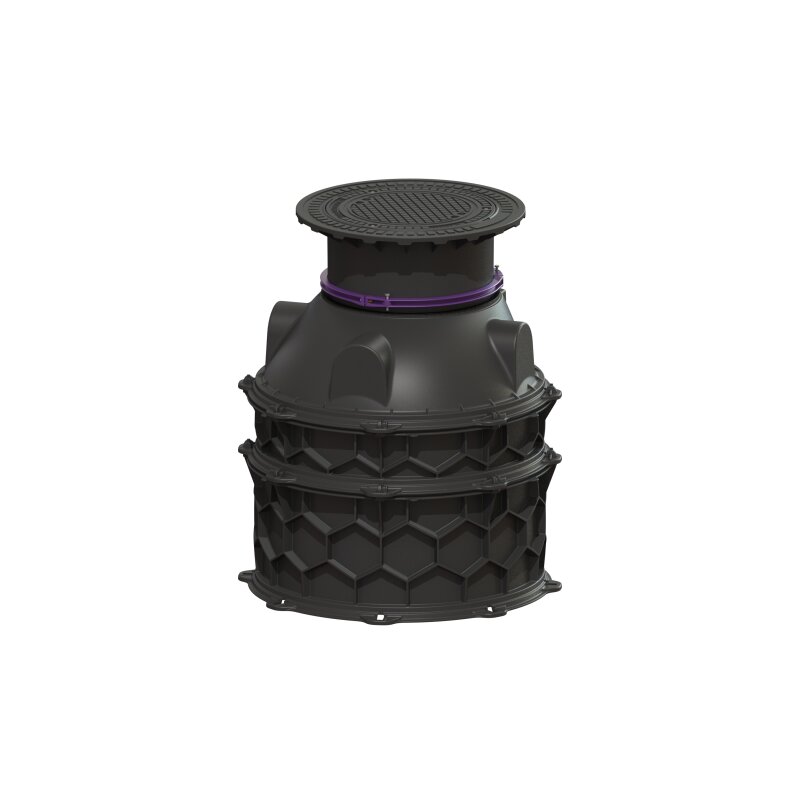

Kessel Lw 1000 Schachtmodul Bodenplatte, Lw 600, 2880-3129mm, Klasse D 400

Kessel LW 1000 Schachtmodul Bodenplatte, LW 600, 2880-3129mm, Klasse D 400 Das KESSEL Schachtmodul LW 1000 Bodenplatte ist eine robuste Lösung für den Einbau ins Erdreich. Es bietet eine flexible Einbautiefe von 2880 bis 3129 mm und eine lichte Weite des Einstiegs von 600 mm. Ausgelegt für die Belastungsklasse D 400, eignet es sich für anspruchsvolle Anwendungen in Nass- oder Trockenaufstellung und ist Teil des modularen KESSEL-Baukastensystems. Wie ist das KESSEL Schachtmodul aufgebaut und welche Materialien werden verwendet? Das Schachtmodul ist für die Nass- oder Trockenaufstellung konzipiert und wird mit vormontierten Steighilfen nach DIN EN 13101 und BGR 177 geliefert. Es umfasst alle erforderlichen Dichtungen und Verbindungskeile sowie einen Konus mit einem teleskopischen Aufsatzstück. Die Zwischenstücke bestehen aus dauerhaft beständigem Kunststoff (PE) und bieten universale Anschlussmöglichkeiten. Die runde Abdeckplatte ist aus schwarzem Grauguss gefertigt und verfügt über eine Verriegelung. Das gesamte System ist tagwasserdicht und erfüllt die Norm EN 13598-2. Welche Funktionen und Besonderheiten bietet das Schachtmodul? Das modulare KESSEL-Baukastensystem ermöglicht eine flexible Kombination von Zwischenstücken, Konus, Aufsatzstück und Abdeckung, um den Aufbau individuell anzupassen. Das teleskopische Aufsatzstück sorgt für eine einfache Höhenverstellbarkeit. Die Steighilfen sind werksseitig vormontiert, während das Modul in Teilen zur bauseitigen Montage geliefert wird. Eine Zulassung nach Z-42.1-527 bestätigt die Produktqualität. Was ist beim Einbau zu beachten? Das Schachtmodul ist für den Einbau ins Erdreich vorgesehen. Bei der Belastungsklasse D 400 ist bauseitig eine Lastverteilungsplatte zu verbauen, um die Stabilität und Tragfähigkeit sicherzustellen. Technische Daten Einbautiefe: 2880 - 3129 mm Lichte Weite Behälter (LW): 1000 mm Lichte Weite Einstieg (LW): 600 mm Belastungsklasse: D 400 (EN 124 / EN 13598-2) Material: PE-HD Abdeckung Material: Grauguss Abdeckungsart: Abdeckplatte rund Gewicht netto: 214 kg Grundwasserbeständigkeit ab Unterkante Bodenteil: 3000 mm Zulauf max. Anbohrung (DN): 150 Das KESSEL Schachtmodul LW 1000 Bodenplatte bietet eine robuste und flexible Lösung für den Einbau ins Erdreich. Mit seiner modularen Bauweise aus PE-HD, einer Einbautiefe von 2880 bis 3129 mm und der hohen Belastungsklasse D 400 ist es für vielfältige Anwendungen geeignet. Die lichte Weite des Einstiegs von 600 mm und die tagwasserdichte Ausführung ermöglichen eine effiziente Nutzung und Wartung. Produktspezifikation Hersteller-Warengruppe: WG Technikträger Hersteller-Produktgruppe: Technikschacht LW1000 - Serienartikel Hersteller-Artikelnummer: 8740061 Werkstoff: Polyethylen (PE) Innendurchmesser Schaft: 600 Mit festem Schaft: nein Außendurchmesser Grubenboden: 1200 Mit Teleskop: ja Grubenbodenfarbe: schwarz Schaftfarbe: schwarz Teleskopfarbe: schwarz Belastungsklasse nach EN 13598-2: D-400 Mit Rückschlagklappe: ja Trinkwasserkonform nach UBA: Ja
