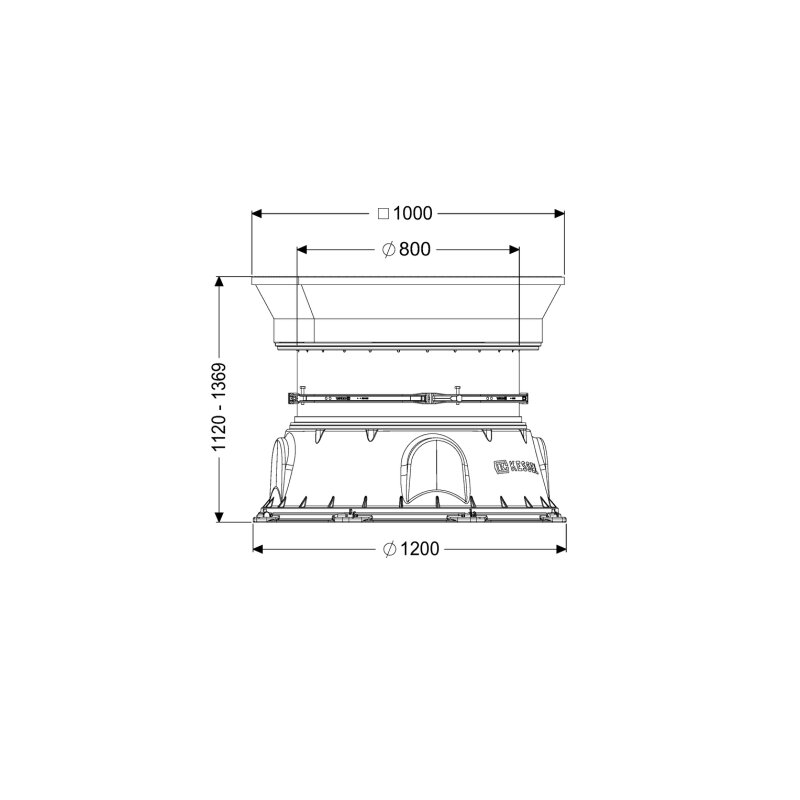

Kessel Lw 1000 Schachtmodul Bodenplatte, Lw 800, 1120-1369mm, Klasse D 400

Kessel LW 1000 Schachtmodul Bodenplatte, LW 800, 1120-1369mm, Klasse D 400 Das KESSEL Schachtmodul LW 1000 Bodenplatte ist eine robuste Lösung für den Einbau ins Erdreich. Es bietet eine flexible Einbautiefe von 1120 bis 1369 mm und eine lichte Weite des Einstiegs von 800 mm. Mit der Belastungsklasse D 400 nach EN 124 ist es für hohe Verkehrsbelastungen geeignet und kann sowohl in Nass- als auch in Trockenaufstellung verwendet werden. Wie ist das KESSEL Schachtmodul aufgebaut? Das Schachtmodul ist Teil des modularen KESSEL-Baukastensystems, das eine flexible Kombination von Zwischenstücken, Konus, Aufsatzstück und Abdeckung ermöglicht. Die Zwischenstücke bestehen aus dauerhaft beständigem Polyethylen (PE-HD) und bieten universale Anschlussmöglichkeiten. Das Modul ist mit werksseitig vormontierten Steighilfen nach DIN EN 13101 und BGR 177 ausgestattet. Die eckige Abdeckplatte aus Edelstahl ist rutschhemmend und verriegelt. Welche technischen Merkmale und Beständigkeiten bietet das Schachtmodul? Das Schachtmodul entspricht der Norm EN 13598-2 und besitzt die Zulassung Z-42.1-527. Es ist tagwasserdicht und weist eine Grundwasserbeständigkeit von 3000 mm ab der Unterkante des Bodenteils auf. Die Belastungsklasse D 400 nach EN 124 qualifiziert es für den Einsatz in Bereichen mit hoher Verkehrsbelastung. Eine Rückschlagklappe ist integriert. Wie flexibel ist der Einbau und die Anpassung des Schachtmoduls? Das Schachtmodul ist für den Einbau ins Erdreich konzipiert und wird in Teilen zur bauseitigen Montage geliefert. Die Einbautiefe ist teleskopisch von 1120 mm bis 1369 mm verstellbar, was eine Anpassung an unterschiedliche Gegebenheiten ermöglicht. Die lichte Weite des Behälters beträgt 1000 mm, der maximale Zulauf für Anbohrungen liegt bei DN 150. Technische Daten Einbautiefe: 1120 - 1369 mm Lichte Weite Einstieg (LW): 800 mm Lichte Weite Behälter (LW): 1000 mm Belastungsklasse: D 400 (EN 124) Material: Polyethylen (PE-HD) Norm: EN 13598-2 Grundwasserbeständigkeit ab Unterkante Bodenteil: 3000 mm Gewicht netto: 198,05 kg Abdeckung Material: Edelstahl Dichtheit: tagwasserdicht Das KESSEL Schachtmodul LW 1000 Bodenplatte bietet eine robuste und anpassungsfähige Lösung für den Einbau ins Erdreich. Mit seiner Belastungsklasse D 400, der variablen Einbautiefe von 1120 bis 1369 mm und der tagwasserdichten Ausführung aus PE-HD und Edelstahl ist es für anspruchsvolle Umgebungen mit hoher Verkehrsbelastung geeignet. Produktspezifikation Hersteller-Warengruppe: WG Technikträger Hersteller-Produktgruppe: Technikschacht LW1000 - Serienartikel Hersteller-Artikelnummer: 8740160 Werkstoff: Polyethylen (PE) Innendurchmesser Schaft: 800 Mit festem Schaft: nein Außendurchmesser Grubenboden: 1200 Mit Teleskop: ja Grubenbodenfarbe: schwarz Schaftfarbe: schwarz Teleskopfarbe: schwarz Belastungsklasse nach EN 13598-2: D-400 Mit Rückschlagklappe: ja Trinkwasserkonform nach UBA: Ja
