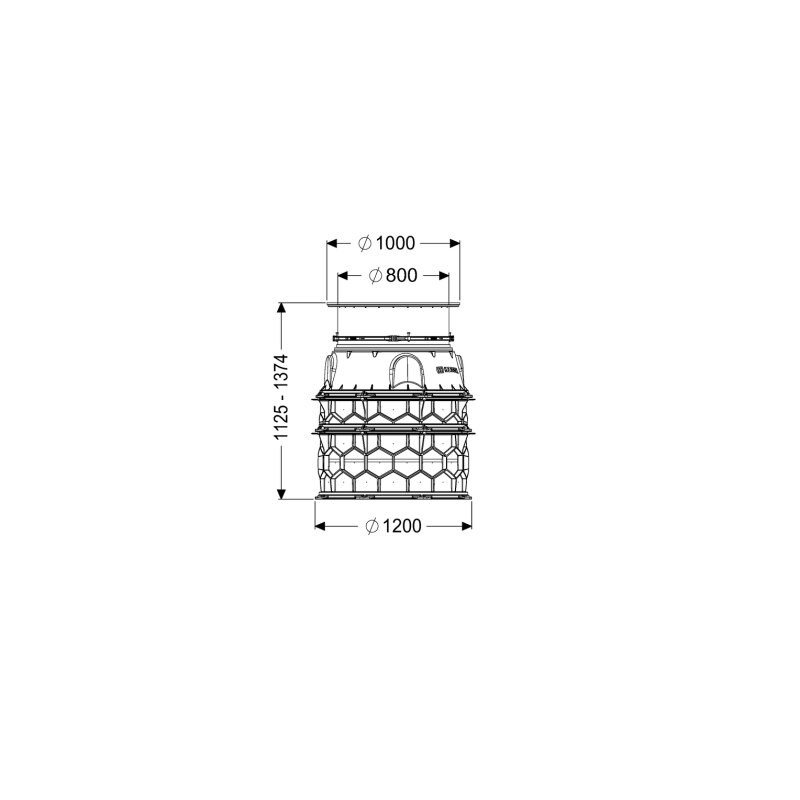

Kessel Lw 1000 Schachtmodul Bodenplatte, Lw 800, 1125-1374mm, Klasse K3

Kessel LW 1000 Schachtmodul Bodenplatte, LW 800, 1125-1374mm, Klasse K3 Das Kessel Schachtmodul LW 1000 Bodenplatte ist eine robuste und flexible Lösung für den Einbau ins Erdreich. Es ist für die Nass- oder Trockenaufstellung geeignet und bietet eine variable Einbautiefe von 1125 bis 1374 mm. Mit einer lichten Weite des Einstiegs von 800 mm und der Belastungsklasse K 3 ist es vielseitig einsetzbar und erfüllt hohe Anforderungen an Stabilität und Dichtheit. Das modulare KESSEL-Baukastensystem ermöglicht eine flexible Anpassung an verschiedene Einbausituationen. Wie ist das Schachtmodul konstruiert und aus welchen Materialien gefertigt? Das Schachtmodul besteht aus dauerhaft beständigem Polyethylen (PE-HD) in schwarzer Farbe und verfügt über eine Bodenplatte mit einem Außendurchmesser von 1200 mm. Die Konstruktion umfasst montierte Steighilfen, die nach DIN EN 13101 und BGR 177 gefertigt sind und werksseitig vormontiert geliefert werden. Zwischenstücke aus PE-HD Kunststoff besitzen universale Anschlussmöglichkeiten. Die Abdeckung ist rund, aus Edelstahl gefertigt, misst 960 mm in Breite und Länge und ist 19 mm hoch. Sie ist mit einer rutschhemmenden Oberfläche versehen und verschraubt, was eine tagwasserdichte Abdichtung sicherstellt. Welche Funktionen bietet das Schachtmodul und wie lässt es sich anpassen? Das Schachtmodul ist mit einem teleskopischen Aufsatzstück ausgestattet, das eine flexible Höhenverstellbarkeit ermöglicht. Es ist für den Einbau ins Erdreich konzipiert und bietet eine Grundwasserbeständigkeit von 3000 mm ab der Unterkante des Bodenteils. Die Dichtheit ist tagwasserdicht, was den Schutz gegen eindringendes Wasser sicherstellt. Die maximale Anbohrung für den Zulauf beträgt DN 150. Das Modul ist zudem mit einer Rückschlagklappe ausgestattet. Das modulare KESSEL-Baukastensystem erlaubt eine flexible Kombination von Zwischenstücken, Konus, Aufsatzstück und Abdeckung, um den individuellen Anforderungen vor Ort gerecht zu werden. Welche Normen und Zulassungen erfüllt das Schachtmodul? Das Kessel Schachtmodul LW 1000 Bodenplatte entspricht der Norm EN 13598-2 und ist nach der Zulassung Z-42.1-527 zertifiziert. Die montierten Steighilfen erfüllen die Anforderungen der DIN EN 13101 sowie der BGR 177. Die Belastungsklasse K 3 nach EN 1253-1 bestätigt die hohe Belastbarkeit der Abdeckung und des gesamten Moduls. Technische Daten Einbautiefe: 1125 - 1374 mm Lichte Weite Einstieg (LW): 800 mm Lichte Weite Behälter (LW): 1000 mm Belastungsklasse: K 3 (EN 1253-1) Material: Polyethylen (PE-HD) Grundwasserbeständigkeit: 3000 mm Gewicht netto: 117,53 kg Zulauf max. Anbohrung (DN): 150 Abdeckung Material: Edelstahl Dichtheit: tagwasserdicht Das Kessel Schachtmodul LW 1000 Bodenplatte stellt eine zuverlässige und anpassungsfähige Lösung für den Einbau ins Erdreich dar. Die robuste Konstruktion aus PE-HD, die variable Einbautiefe von 1125 bis 1374 mm und die hohe Belastungsklasse K 3 sorgen für eine dauerhafte und sichere Funktion in anspruchsvollen Umgebungen. Produktspezifikation Hersteller-Warengruppe: WG Technikträger Hersteller-Produktgruppe: Technikschacht LW1000 - Serienartikel Hersteller-Artikelnummer: 8740125 Werkstoff: Polyethylen (PE) Innendurchmesser Schaft: 800 Mit festem Schaft: nein Außendurchmesser Grubenboden: 1200 Mit Teleskop: ja Grubenbodenfarbe: schwarz Schaftfarbe: schwarz Teleskopfarbe: schwarz Mit Rückschlagklappe: ja Trinkwasserkonform nach UBA: Ja
