Kessel Lw 1000 Schachtmodul Bodenplatte, Lw 800, 1146-1395mm, Klasse A 15

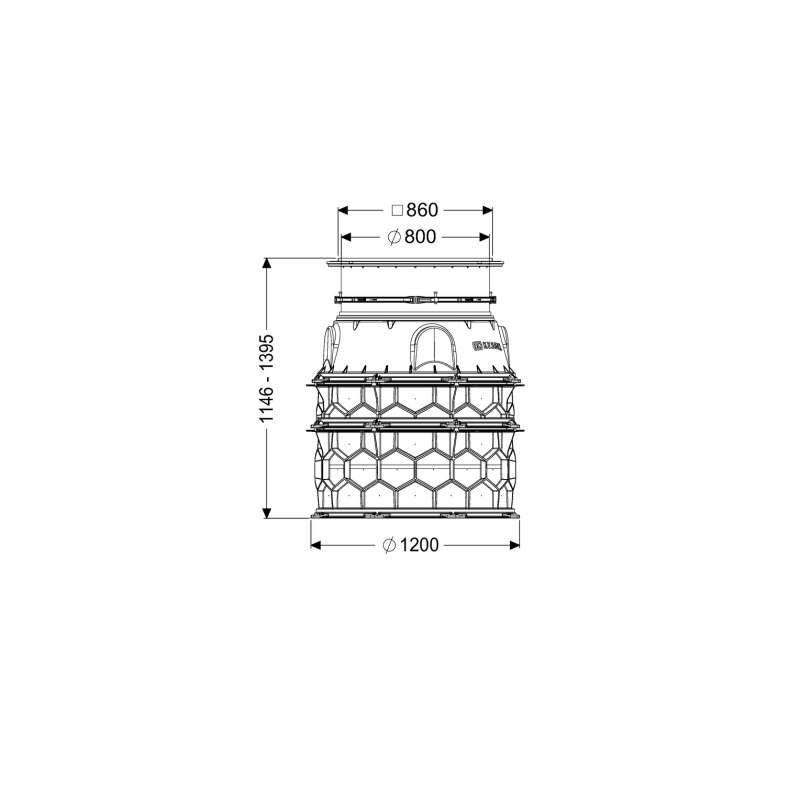

Kessel LW 1000 Schachtmodul Bodenplatte, LW 800, 1146-1395mm, Klasse A 15 Der Kessel Schachtmodul LW 1000 Bodenplatte ist eine robuste und flexible Lösung für den Einbau ins Erdreich. Konzipiert für die Nass- oder Trockenaufstellung, bietet es eine variable Einbautiefe von 1146 bis 1395 mm. Mit einer lichten Weite des Einstiegs von 800 mm und der Belastungsklasse A 15 eignet sich das Modul für vielfältige Anwendungen in Technikschächten. Das modulare Baukastensystem ermöglicht eine flexible Anpassung an unterschiedliche Einbausituationen. Wie ist das Schachtmodul aufgebaut und welche Materialien werden verwendet? Das Schachtmodul besteht aus dauerhaft beständigem Polyethylen (PE-HD) in schwarzer Farbe. Es ist mit montierten Steighilfen nach DIN EN 13101 und BGR 177, allen erforderlichen Dichtungen und Verbindungskeilen sowie einem Konus mit teleskopischem Aufsatzstück ausgestattet. Die Zwischenstücke aus PE besitzen universale Anschlussmöglichkeiten. Der Außendurchmesser des Grubenbodens beträgt 1200 mm. Welche Eigenschaften und Normen erfüllt das Schachtmodul? Das Modul entspricht der Norm EN 13598-2 und besitzt die Zulassung Z-42.1-527. Es ist tagwasserdicht und weist eine Grundwasserbeständigkeit von 3000 mm ab der Unterkante des Bodenteils auf. Die Abdeckung aus Edelstahl ist rutschhemmend, verschraubt und erfüllt die Belastungsklasse A 15 nach EN 124. Eine maximale Anbohrung für den Zulauf von DN 150 ist möglich. Zudem ist das Schachtmodul mit einer Rückschlagklappe ausgestattet. Wie erfolgt die Höhenverstellung und welche Maße sind relevant? Die Höhenverstellung wird über ein teleskopisches Aufsatzstück realisiert, das eine flexible Anpassung der Einbautiefe zwischen 1146 mm und 1395 mm ermöglicht. Die Bodenplatte misst 1200 mm in Länge und Breite. Die lichte Weite des Behälters beträgt 1000 mm, während die lichte Weite des Einstiegs 800 mm beträgt. Die Abdeckung ist 950 mm breit, 950 mm lang und 44 mm hoch. Technische Daten Einbautiefe: 1146 - 1395 mm Lichte Weite Einstieg (LW): 800 mm Lichte Weite Behälter (LW): 1000 mm Außendurchmesser Grubenboden: 1200 mm Belastungsklasse: A 15 (EN 124) Material: Polyethylen (PE-HD) Abdeckung Material: Edelstahl Abdeckungsmaße (L x B x H): 950 x 950 x 44 mm Gewicht netto: 119,5 kg Grundwasserbeständigkeit ab Unterkante Bodenteil: 3000 mm Das Kessel Schachtmodul LW 1000 Bodenplatte bietet eine flexible und robuste Lösung für den Einbau im Erdreich. Die Kombination aus hochwertigem PE-Material, einer variablen Einbautiefe von 1146 bis 1395 mm und der Belastungsklasse A 15 der Edelstahlabdeckung bietet hohe Funktionalität und Langlebigkeit. Mit einer lichten Weite des Einstiegs von 800 mm und der tagwasserdichten Ausführung ist dieses Modul eine sichere Wahl für diverse Anwendungen in Technikschächten. Produktspezifikation Hersteller-Warengruppe: WG Technikträger Hersteller-Produktgruppe: Technikschacht LW1000 - Serienartikel Hersteller-Artikelnummer: 8740022 Werkstoff: Polyethylen (PE) Innendurchmesser Schaft: 800 Mit festem Schaft: nein Außendurchmesser Grubenboden: 1200 Mit Teleskop: ja Grubenbodenfarbe: schwarz Schaftfarbe: schwarz Teleskopfarbe: schwarz Belastungsklasse nach EN 13598-2: A-15 Mit Rückschlagklappe: ja Trinkwasserkonform nach UBA: Ja
