Kessel Lw 1000 Schachtmodul Bodenplatte, Lw 800, 1153-1402mm, Klasse A 15/l 15

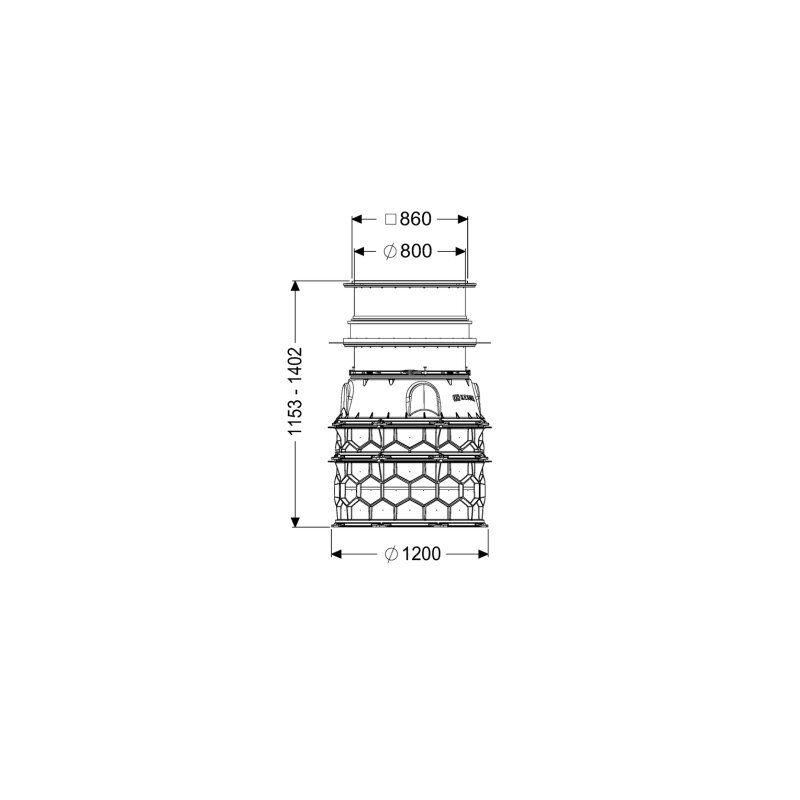

Kessel LW 1000 Schachtmodul Bodenplatte, LW 800, 1153-1402mm, Klasse A 15/L 15 Das Kessel Schachtmodul LW 1000 Bodenplatte ist eine robuste Lösung für den Einbau in die Bodenplatte. Es ist für die Nassaufstellung konzipiert und bietet eine Einbautiefe von 1153 bis 1402 mm. Mit einer lichten Weite des Einstiegs (LW) von 800 mm und einer Belastungsklasse von A 15 / L 15 ist dieses Modul vielseitig einsetzbar. Die Abdichtung erfolgt mittels Flansch mit elastomerer Sperrbahn, was eine tagwasserdichte Installation ermöglicht. Wie ist das Kessel Schachtmodul aufgebaut und welche Materialien werden verwendet? Das Schachtmodul von Kessel ist aus dauerhaft beständigem Polyethylen (PE-HD) in schwarzer Farbe gefertigt und entspricht der Norm EN 13598-2. Es ist mit allen erforderlichen Dichtungen und Verbindungskeilen sowie einem Konus mit teleskopischem Aufsatzstück ausgestattet. Die Zwischenstücke aus PE besitzen universale Anschlussmöglichkeiten. Durch das modulare Kessel-Baukastensystem kann der Aufbau mit Zwischenstücken, Konus, Aufsatzstück und Abdeckung flexibel kombiniert werden. Das Modul wird in Teilen zur bauseitigen Montage geliefert, wobei die Steighilfen werksseitig vormontiert sind. Wie ist die Abdeckung des Schachtmoduls gestaltet? Die eckige Abdeckplatte des Schachtmoduls besteht aus Edelstahl und weist eine Breite von 950 mm sowie eine Länge von 950 mm auf. Mit einer Höhe von 44 mm ist sie robust und verfügt über eine rutschhemmende Oberfläche. Die Abdeckung ist verschraubt, was eine sichere Verriegelung ermöglicht. Sie ist ebenfalls tagwasserdicht und erfüllt die Belastungsklassen A 15 nach EN 124 und L 15 nach EN 1253-1. Welche Anpassungsmöglichkeiten und Dichtheit bietet das Schachtmodul? Das Schachtmodul ist mit einem teleskopischen Aufsatzstück ausgestattet, das eine flexible Höhenverstellbarkeit im Bereich von 1153 bis 1402 mm ermöglicht. Die Zwischenstücke aus PE bieten universale Anschlussmöglichkeiten. Ein maximaler Zulauf von DN 150 kann angebohrt werden. Das Modul ist zudem mit einer Rückschlagklappe ausgestattet, was die Funktionalität erweitert. Die lichte Weite des Behälters beträgt 1000 mm. Das Schachtmodul ist tagwasserdicht ausgeführt und besitzt eine Grundwasserbeständigkeit ab der Unterkante des Bodenteils von 3000 mm. Welche Normen und Zulassungen liegen für das Schachtmodul vor? Das Kessel Schachtmodul LW 1000 Bodenplatte entspricht der Norm EN 13598-2 und ist mit der Zulassung Z-42.1-527 versehen. Diese Normen und Zulassungen bestätigen die Eignung für den Einsatz als Technikschacht in Bodenplatten mit den angegebenen Belastungsklassen. Technische Daten Einbausituation: Einbau in die Bodenplatte Einbautiefe: 1153 - 1402 mm Lichte Weite Einstieg (LW): 800 mm Lichte Weite Behälter (LW): 1000 mm Belastungsklasse: A 15 (EN 124) / L 15 (EN 1253-1) Material: Polyethylen (PE-HD) Dichtheit: tagwasserdicht Grundwasserbeständigkeit ab Unterkante Bodenteil: 3000 mm Gewicht netto: 137,03 kg Abdeckung Material: Edelstahl Das Kessel Schachtmodul LW 1000 Bodenplatte bietet eine zuverlässige und flexible Lösung für die Nassaufstellung. Die robuste Konstruktion aus PE-HD, die tagwasserdichte Ausführung und die Belastungsklasse A 15 / L 15 stellen eine hohe Funktionalität sicher. Mit einer variablen Einbautiefe von 1153 bis 1402 mm und einer lichten Weite des Einstiegs von 800 mm ist es an verschiedene Anforderungen anpassbar und überzeugt durch seine modulare Bauweise. Produktspezifikation Hersteller-Warengruppe: WG Technikträger Hersteller-Produktgruppe: Technikschacht LW1000 - Serienartikel Hersteller-Artikelnummer: 8740017 Werkstoff: Polyethylen (PE) Innendurchmesser Schaft: 800 Mit festem Schaft: nein Außendurchmesser Grubenboden: 1200 Mit Teleskop: ja Grubenbodenfarbe: schwarz Schaftfarbe: schwarz Teleskopfarbe: schwarz Belastungsklasse nach EN 13598-2: A-15 Mit Rückschlagklappe: ja Trinkwasserkonform nach UBA: Ja
