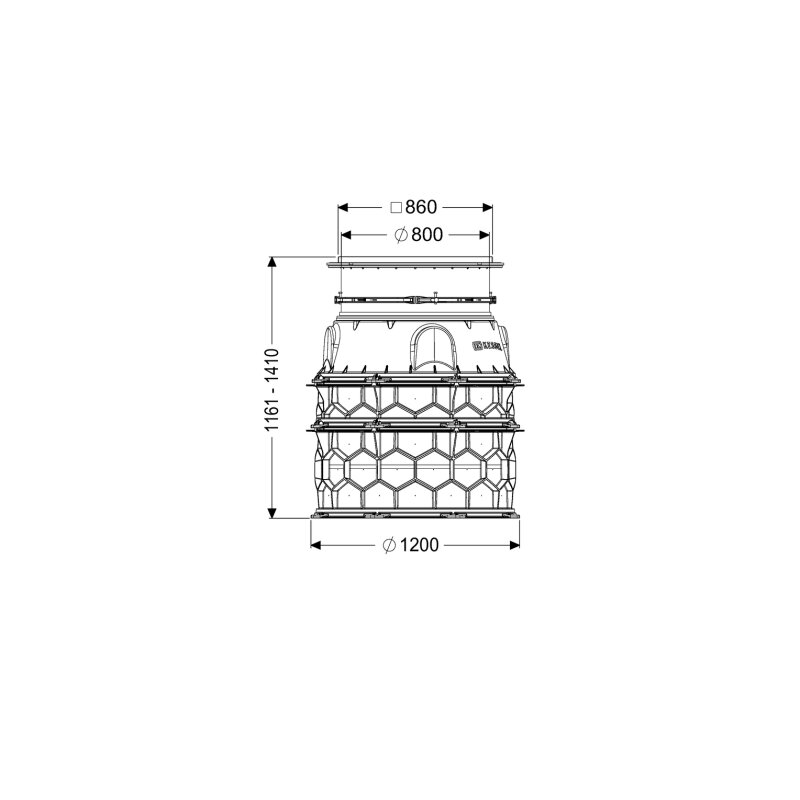

Kessel Lw 1000 Schachtmodul Bodenplatte, Lw 800, 1161-1410mm, Klasse K3

Kessel LW 1000 Schachtmodul Bodenplatte, LW 800, 1161-1410mm, Klasse K3 Das Kessel Schachtmodul LW 1000 Bodenplatte ist eine robuste Lösung für den Einbau ins Erdreich. Es ist für die Nassaufstellung konzipiert und bietet eine flexible Einbautiefe von 1161 bis 1410 mm. Mit einer lichten Weite des Einstiegs von 800 mm und der Belastungsklasse K3 ist das Modul tagwasserdicht und für Bereiche mit geringem Verkehrsaufkommen geeignet. Wie ist das Kessel Schachtmodul aufgebaut? Das Schachtmodul ist mit allen erforderlichen Dichtungen und Verbindungskeilen ausgestattet. Ein Konus mit teleskopischem Aufsatzstück ist ebenfalls enthalten. Die Zwischenstücke bestehen aus dauerhaft beständigem Polyethylen (PE) und bieten universale Anschlussmöglichkeiten. Durch das modulare Kessel-Baukastensystem kann der Aufbau mit Zwischenstücken, Konus, Aufsatzstück und Abdeckung flexibel kombiniert werden. Das Modul ist in Schwarz gehalten und besteht aus hochdichtem Polyethylen (PE-HD). Welche Eigenschaften und Merkmale bietet die Abdeckung? Die Abdeckung des Schachtmoduls ist eine eckige Abdeckplatte aus Edelstahl. Sie ist 860 mm breit und lang, bei einer Höhe von 79 mm. Die Oberfläche der Abdeckung ist befliesbar, was eine optische Integration in den Bodenbelag ermöglicht. Eine sichere Verriegelung erfolgt durch Verschraubung. Die Abdeckung ist tagwasserdicht und erfüllt die Belastungsklasse K3 gemäß EN 1253-1, mit einer maximalen Bodenbelaghöhe von 14 mm. Das gesamte Modul ist tagwasserdicht und bietet eine Grundwasserbeständigkeit von 3000 mm ab Unterkante Bodenteil. Welche Normen und Zulassungen sind relevant? Das Schachtmodul ist für den Einbau in die Bodenplatte vorgesehen und entspricht der Norm EN 13598-2. Eine Zulassung nach Z-42.1-527 liegt vor. Das Modul wird in Teilen zur bauseitigen Montage geliefert. Technische Daten Einbautiefe: 1161 - 1410 mm Lichte Weite Einstieg (LW): 800 mm Lichte Weite Behälter (LW): 1000 mm Außendurchmesser Grubenboden: 1200 mm Material: Polyethylen (PE-HD) Farbe: schwarz Belastungsklasse: K3 (EN 1253-1) Dichtheit: tagwasserdicht Grundwasserbeständigkeit ab Unterkante Bodenteil: 3000 mm Gewicht netto: 129,5 kg Das Kessel Schachtmodul LW 1000 Bodenplatte bietet eine zuverlässige und anpassungsfähige Lösung für die Entwässerung im Erdreich. Die robuste Konstruktion aus PE-HD, die tagwasserdichte Ausführung und die flexible Einbautiefe von 1161 bis 1410 mm machen es zu einer langlebigen Wahl. Die Belastungsklasse K3 und die befliesbare Edelstahl-Abdeckung unterstreichen die hohe Funktionalität und Integrationsfähigkeit dieses Moduls. Produktspezifikation Hersteller-Warengruppe: WG Technikträger Hersteller-Produktgruppe: Technikschacht LW1000 - Serienartikel Hersteller-Artikelnummer: 8740020 Werkstoff: Polyethylen (PE) Innendurchmesser Schaft: 800 Mit festem Schaft: nein Außendurchmesser Grubenboden: 1200 Mit Teleskop: ja Grubenbodenfarbe: schwarz Schaftfarbe: schwarz Teleskopfarbe: schwarz Mit Rückschlagklappe: ja Trinkwasserkonform nach UBA: Ja
