Kessel Lw 1000 Schachtmodul Bodenplatte, Lw 800, 1375-1624mm, Klasse K3

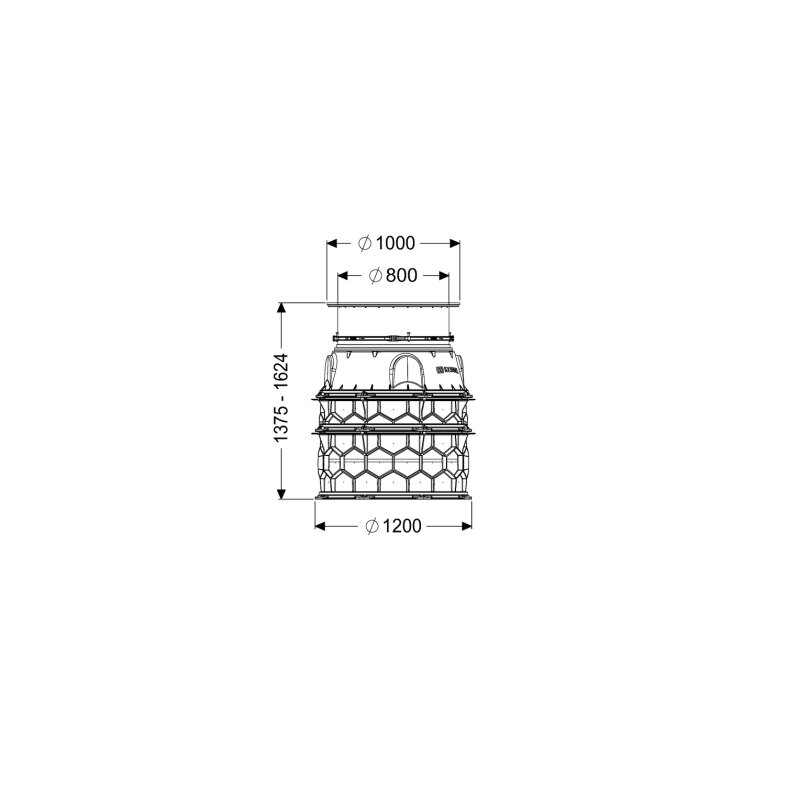

Kessel LW 1000 Schachtmodul Bodenplatte, LW 800, 1375-1624mm, Klasse K3 Das Kessel Schachtmodul LW 1000 Bodenplatte ist eine robuste Lösung für den Einbau ins Erdreich. Es ist für die Nass- oder Trockenaufstellung geeignet und bietet eine flexible Einbautiefe von 1375 bis 1624 mm. Mit einer lichten Weite des Einstiegs von 800 mm und der Belastungsklasse K 3 ist es vielseitig einsetzbar und Teil des modularen KESSEL-Baukastensystems. Aufbau und Material des Schachtmoduls Das Schachtmodul von Kessel ist aus dauerhaft beständigem Polyethylen (PE-HD) in schwarzer Farbe gefertigt. Es ist mit werksseitig vormontierten Steighilfen nach DIN EN 13101 und BGR 177 ausgestattet, sowie allen erforderlichen Dichtungen und Verbindungskeilen. Ein Konus mit teleskopischem Aufsatzstück ist ebenfalls enthalten. Die Zwischenstücke aus PE besitzen universale Anschlussmöglichkeiten. Die runde Abdeckplatte besteht aus Edelstahl, verfügt über eine rutschhemmende Oberfläche und ist verschraubt, was eine sichere Befestigung ermöglicht. Abmessungen und technische Spezifikationen Das Modul weist eine Einbautiefe von 1375 bis 1624 mm auf, wobei die Höhenverstellbarkeit durch ein teleskopisches Aufsatzstück erfolgt. Die lichte Weite des Behälters beträgt 1000 mm und die lichte Weite des Einstiegs 800 mm. Es ist tagwasserdicht und für eine Grundwasserbeständigkeit von 3000 mm ab der Unterkante des Bodenteils ausgelegt. Die Belastungsklasse K 3 nach EN 1253-1 erlaubt den Einsatz unter mittleren Verkehrsbelastungen. Der maximale Zulauf für Anbohrungen beträgt DN 150. Das Nettogewicht des Moduls liegt bei 126,98 kg und es entspricht der Norm EN 13598-2. Flexibilität durch das modulare System Das KESSEL-Baukastensystem ermöglicht eine flexible Kombination des Schachtmoduls mit Zwischenstücken, Konus, Aufsatzstück und Abdeckung. Dies erlaubt eine individuelle Anpassung an verschiedene Einbausituationen und Anforderungen. Die universalen Anschlussmöglichkeiten der Zwischenstücke erleichtern die Integration in bestehende Systeme und tragen zu einer einfachen Montage bei. Technische Daten Einbausituation: Einbau ins Erdreich Einbautiefe: 1375 - 1624 mm Lichte Weite Behälter (LW): 1000 mm Lichte Weite Einstieg (LW): 800 mm Belastungsklasse: K 3 (EN 1253-1) Material: PE-HD Grundwasserbeständigkeit ab Unterkante Bodenteil: 3000 mm Zulauf max. Anbohrung (DN): 150 Gewicht netto: 126,98 kg Dichtheit: tagwasserdicht Das Kessel Schachtmodul LW 1000 Bodenplatte bietet eine robuste und anpassungsfähige Lösung für den Einbau ins Erdreich. Mit seiner variablen Einbautiefe von 1375 bis 1624 mm, der hohen Belastungsklasse K 3 und der Fertigung aus langlebigem PE-HD stellt es eine zuverlässige Komponente für diverse Anwendungen dar. Produktspezifikation Hersteller-Warengruppe: WG Technikträger Hersteller-Produktgruppe: Technikschacht LW1000 - Serienartikel Hersteller-Artikelnummer: 8740126 Werkstoff: Polyethylen (PE) Innendurchmesser Schaft: 800 Mit festem Schaft: nein Außendurchmesser Grubenboden: 1200 Mit Teleskop: ja Grubenbodenfarbe: schwarz Schaftfarbe: schwarz Teleskopfarbe: schwarz Mit Rückschlagklappe: ja Trinkwasserkonform nach UBA: Ja
