Kessel Lw 1000 Schachtmodul Bodenplatte, Lw 800, 1403-1652mm, Klasse A 15/l 15

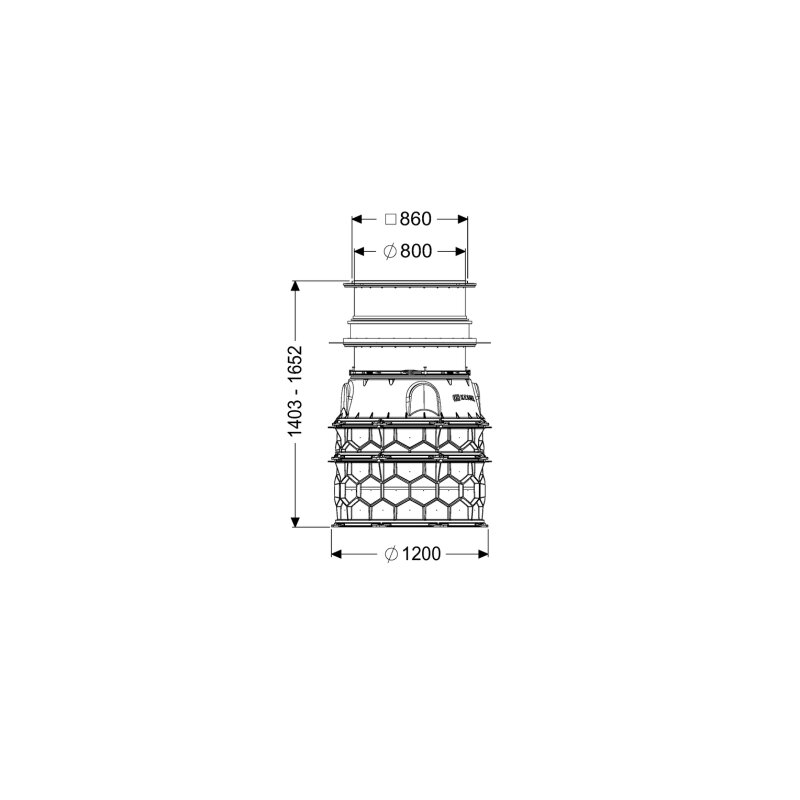

Kessel LW 1000 Schachtmodul Bodenplatte, LW 800, 1403-1652mm, Klasse A 15/L 15 Das Kessel Schachtmodul LW 1000 Bodenplatte ist ein flexibles und robustes System für die Nassaufstellung, konzipiert für den Einbau in die Bodenplatte. Mit einer lichten Weite des Behälters von 1000 mm und einer lichten Weite des Einstiegs von 800 mm bietet es eine variable Einbautiefe von 1403 bis 1652 mm. Es erfüllt die Belastungsklasse A 15 nach EN 124 und L 15 nach EN 1253-1 und ist somit für Bereiche mit Fußgängerverkehr und leichten Fahrzeugen geeignet. Die Abdichtung erfolgt mittels Flansch mit elastomerer Sperrbahn. Wie ist das Schachtmodul aufgebaut und welche Materialien werden verwendet? Das Schachtmodul für die Nassaufstellung ist aus dauerhaft beständigem PE-HD Kunststoff gefertigt und in Schwarz gehalten. Es ist mit allen notwendigen Dichtungen und Verbindungskeilen ausgestattet. Ein Konus mit einem teleskopischen Aufsatzstück ermöglicht eine flexible Höhenanpassung. Die Zwischenstücke aus PE bieten universale Anschlussmöglichkeiten. Das modulare KESSEL-Baukastensystem erlaubt eine individuelle Kombination von Zwischenstücken, Konus, Aufsatzstück und Abdeckung. Die eckige Abdeckplatte besteht aus Edelstahl , ist rutschhemmend und verschraubt. Das Modul wird in Teilen zur bauseitigen Montage geliefert, wobei Steighilfen werksseitig vormontiert sind. Welche Funktionen und Eigenschaften bietet das Schachtmodul? Das Schachtmodul ist tagwasserdicht und grundwasserbeständig bis 3000 mm ab der Unterkante des Bodenteils. Die Höhenverstellbarkeit erfolgt über das teleskopische Aufsatzstück, das eine flexible Anpassung der Einbautiefe zwischen 1403 mm und 1652 mm erlaubt. Eine integrierte Rückschlagklappe verhindert den Rückfluss von Wasser. Der maximale Zulauf für Anbohrungen beträgt DN 150 . Welche Standards und Zulassungen sind relevant? Das Schachtmodul entspricht der Norm EN 13598-2 und besitzt die Zulassung Z-42.1-527 . Die Belastungsklasse A 15 (EN 124) und L 15 (EN 1253-1) bestätigt die Eignung für den Einsatz in Bereichen mit Fußgängerverkehr und leichten Fahrzeugen. Technische Daten Lichte Weite Behälter (LW): 1000 mm Lichte Weite Einstieg (LW): 800 mm Einbautiefe: 1403 - 1652 mm Belastungsklasse: A 15 (EN 124) / L 15 (EN 1253-1) Material: PE-HD Grundwasserbeständigkeit ab Unterkante Bodenteil: 3000 mm Zulauf max. Anbohrung (DN): 150 Gewicht netto: 155,92 kg Abdeckung Material: Edelstahl Abdeckungsmaße: 950 mm x 950 mm x 44 mm (L x B x H) Das Kessel Schachtmodul LW 1000 Bodenplatte bietet eine flexible und robuste Lösung für die Schachtinstallation. Die Konstruktion aus PE-HD, die tagwasserdichte Ausführung und die hohe Belastungsklasse A 15 / L 15 stellen eine zuverlässige Funktion sicher. Mit einer Einbautiefe von 1403 mm bis 1652 mm und einer lichten Weite des Behälters von 1000 mm ist es vielseitig einsetzbar und durch das modulare System anpassbar. Produktspezifikation Hersteller-Warengruppe: WG Technikträger Hersteller-Produktgruppe: Technikschacht LW1000 - Serienartikel Hersteller-Artikelnummer: 8740023 Werkstoff: Polyethylen (PE) Innendurchmesser Schaft: 800 Mit festem Schaft: nein Außendurchmesser Grubenboden: 1200 Mit Teleskop: ja Grubenbodenfarbe: schwarz Schaftfarbe: schwarz Teleskopfarbe: schwarz Belastungsklasse nach EN 13598-2: A-15 Mit Rückschlagklappe: ja Trinkwasserkonform nach UBA: Ja
