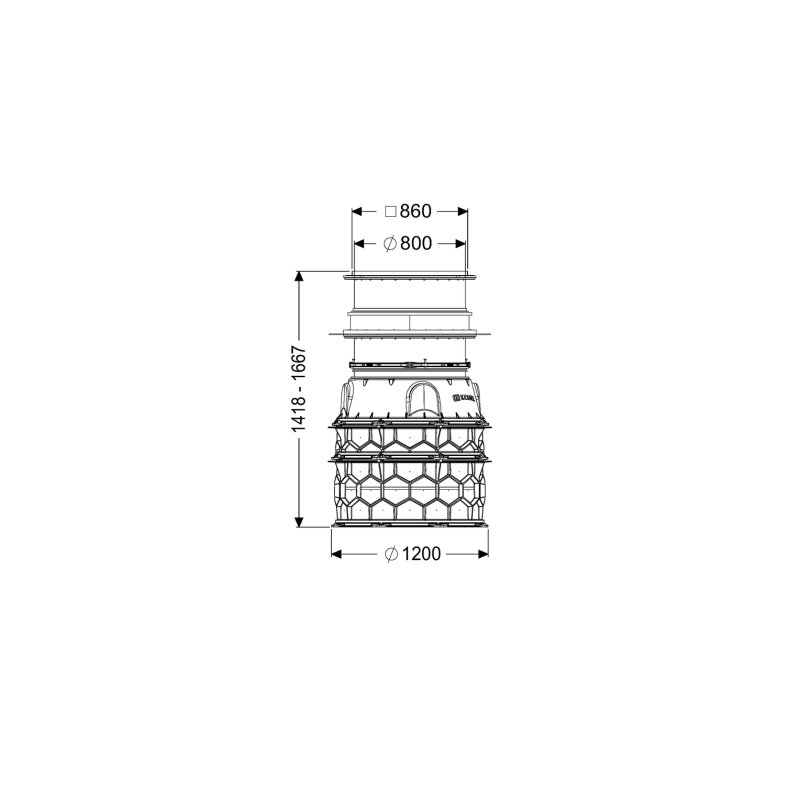

Kessel Lw 1000 Schachtmodul Bodenplatte, Lw 800, 1418-1667mm, Klasse K3

Kessel LW 1000 Schachtmodul Bodenplatte, LW 800, 1418-1667mm, Klasse K3 Das Kessel Schachtmodul LW 1000 Bodenplatte ist eine robuste und flexible Lösung für die Nassaufstellung. Konzipiert für den Einbau in die Bodenplatte, bietet dieses Modul eine lichte Weite von 1000 mm im Behälter und 800 mm am Einstieg. Mit einer variablen Einbautiefe von 1418 bis 1667 mm und einer Abdichtung mittels Flansch mit elastomerer Sperrbahn ist es für die Belastungsklasse K 3 ausgelegt. Wie ist das Schachtmodul aufgebaut und welche Materialien werden verwendet? Das Schachtmodul für die Nassaufstellung ist mit allen erforderlichen Dichtungen und Verbindungskeilen sowie einem Konus mit teleskopischem Aufsatzstück ausgestattet. Die Zwischenstücke aus dauerhaft beständigem Polyethylen (PE-HD) besitzen universale Anschlussmöglichkeiten. Durch das modulare KESSEL-Baukastensystem kann der Aufbau mit Zwischenstücken, Konus, Aufsatzstück und Abdeckung flexibel kombiniert werden. Die eckige Abdeckplatte aus Edelstahl ist befliesbar und verschraubt, was eine sichere und belastbare Abdeckung ermöglicht. Welche technischen Eigenschaften und Maße zeichnen das Schachtmodul aus? Das Schachtmodul weist eine Grundfläche von 1200 mm Länge und 1200 mm Breite auf. Die lichte Weite des Behälters beträgt 1000 mm, während die lichte Weite des Einstiegs 800 mm misst. Die Einbautiefe ist variabel von 1418 mm bis 1667 mm einstellbar, unterstützt durch ein teleskopisches Aufsatzstück. Das Nettogewicht des Moduls beträgt 162,5 kg. Eine maximale Anbohrung für Zuläufe ist bis DN 150 möglich. Die Abdeckung misst 860 mm Länge, 860 mm Breite und 79 mm Höhe und ist für eine maximale Bodenbelaghöhe von 14 mm geeignet. Die Grundwasserbeständigkeit ab Unterkante Bodenteil liegt bei 3000 mm. Welche Belastungs- und Dichtheitsklassen erfüllt das Schachtmodul? Das Schachtmodul entspricht der Belastungsklasse K 3 gemäß EN 1253-1, was eine hohe Belastbarkeit für entsprechende Verkehrsflächen sicherstellt. Die Abdichtung ist tagwasserdicht ausgeführt, wodurch das Eindringen von Oberflächenwasser zuverlässig verhindert wird. Gefertigt nach der Norm EN 13598-2, besitzt das Modul zudem die Zulassung Z-42.1-527, die die Qualität und Sicherheit des Produkts bestätigt. Wie erfolgt die Montage und welche Besonderheiten sind zu beachten? Das Schachtmodul wird in Teilen zur bauseitigen Montage geliefert, wobei Steighilfen bereits werksseitig vormontiert sind. Die modulare Bauweise ermöglicht eine flexible Anpassung an die Einbausituation durch Kombination von Zwischenstücken, Konus, Aufsatzstück und Abdeckung. Die Montage erfolgt in der Bodenplatte, wobei die Abdichtung über einen Flansch mit elastomerer Sperrbahn eine tagwasserdichte Installation sicherstellt. Das Modul ist zudem mit einer Rückschlagklappe ausgestattet. Technische Daten Lichte Weite Behälter (LW): 1000 mm Lichte Weite Einstieg (LW): 800 mm Einbautiefe: 1418 - 1667 mm Belastungsklasse: K 3 (EN 1253-1) Material: Polyethylen (PE-HD) Abdeckungsart: Abdeckplatte eckig aus Edelstahl Abdeckungsmaße (L x B x H): 860 x 860 x 79 mm Bodenbelaghöhe max.: 14 mm Gewicht netto: 162,5 kg Zulauf max. Anbohrung: DN 150 Das Kessel Schachtmodul LW 1000 Bodenplatte bietet eine flexible und belastbare Lösung für den Einbau in Bodenplatten mit variabler Einbautiefe. Die Kombination aus robustem PE-HD-Material, tagwasserdichter Abdichtung und der Belastungsklasse K 3 macht es zu einer zuverlässigen Wahl für Technikschächte mit hohem Anspruch an Stabilität und Dichtigkeit. Die teleskopische Höhenverstellung und die modulare Bauweise ermöglichen eine einfache Anpassung an unterschiedliche Einbausituationen. Produktspezifikation Hersteller-Warengruppe: WG Technikträger Hersteller-Produktgruppe: Technikschacht LW1000 - Serienartikel Hersteller-Artikelnummer: 8740021 Werkstoff: Polyethylen (PE) Innendurchmesser Schaft: 800 Mit festem Schaft: nein Außendurchmesser Grubenboden: 1200 Mit Teleskop: ja Grubenbodenfarbe: schwarz Schaftfarbe: schwarz Teleskopfarbe: schwarz Mit Rückschlagklappe: ja Trinkwasserkonform nach UBA: Ja
