Kessel Lw 1000 Schachtmodul Bodenplatte, Lw 800, 1653-1902mm, Klasse A 15/l 15

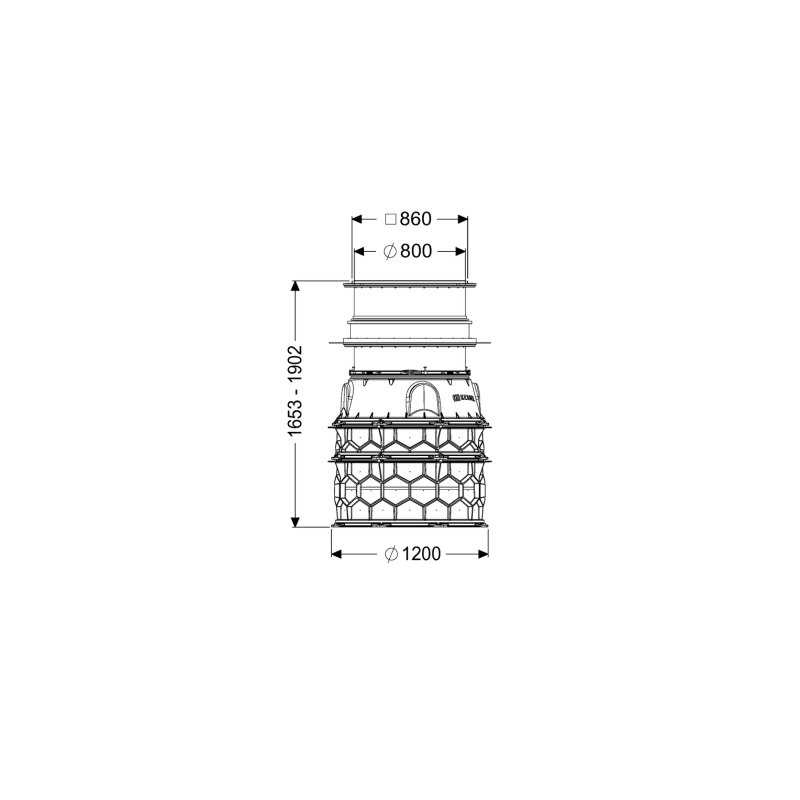

Kessel LW 1000 Schachtmodul Bodenplatte, LW 800, 1653-1902mm, Klasse A 15/L 15 Das Kessel Schachtmodul LW 1000 Bodenplatte ist eine robuste und flexible Lösung für den Einbau in die Bodenplatte. Es verfügt über eine lichte Weite des Einstiegs von 800 mm und eine variable Einbautiefe von 1653 bis 1902 mm. Die Abdichtung erfolgt mittels Flansch mit elastomerer Sperrbahn, und das Modul ist für die Nassaufstellung konzipiert. Mit einer Belastungsklasse von A 15 / L 15 ist es vielseitig einsetzbar und erfüllt hohe Anforderungen an Stabilität und Funktionalität. Wie ist das Schachtmodul aufgebaut und welche Materialien werden verwendet? Das Schachtmodul besteht aus dauerhaft beständigem Polyethylen (PE-HD) in schwarzer Farbe. Es ist mit allen erforderlichen Dichtungen und Verbindungskeilen sowie einem Konus mit teleskopischem Aufsatzstück ausgestattet. Die Zwischenstücke aus PE bieten universale Anschlussmöglichkeiten. Durch das modulare KESSEL-Baukastensystem kann der Aufbau mit Zwischenstücken, Konus, Aufsatzstück und Abdeckung flexibel kombiniert werden. Die eckige Abdeckplatte aus Edelstahl ist rutschhemmend und verschraubt. Welche technischen Eigenschaften bietet das Schachtmodul? Das Schachtmodul ist tagwasserdicht und weist eine Grundwasserbeständigkeit von 3000 mm ab Unterkante Bodenteil auf. Es entspricht der Norm EN 13598-2 und besitzt die Zulassung Z-42.1-527. Die lichte Weite des Behälters beträgt 1000 mm, während die lichte Weite des Einstiegs 800 mm misst. Eine integrierte Rückschlagklappe sorgt für zusätzliche Sicherheit. Die Belastungsklasse A 15 nach EN 124 und L 15 nach EN 1253-1 ermöglicht den Einsatz in Bereichen mit Fußgänger- und leichtem Fahrzeugverkehr. Wie erfolgt die Montage und welche Anpassungsmöglichkeiten gibt es? Das Schachtmodul wird in Teilen zur bauseitigen Montage geliefert, wobei Steighilfen bereits werksseitig vormontiert sind. Die Höhenverstellung erfolgt über das teleskopische Aufsatzstück, das eine flexible Anpassung an die Einbausituation ermöglicht. Die universellen Anschlussmöglichkeiten der Zwischenstücke erleichtern die Integration in bestehende Systeme. Technische Daten Material: PE-HD Farbe: schwarz Norm: EN 13598-2 Zulassung: Z-42.1-527 Dichtheit: tagwasserdicht Grundwasserbeständigkeit ab Unterkante Bodenteil: 3000 mm Einbautiefe: 1653 - 1902 mm Lichte Weite Behälter (LW): 1000 mm Lichte Weite Einstieg (LW): 800 mm Belastungsklasse: A 15 (EN 124) / L 15 (EN 1253-1) Abdeckung Material: Edelstahl Oberfläche Abdeckung: rutschhemmend Mit Rückschlagklappe: ja Das Kessel Schachtmodul LW 1000 Bodenplatte bietet eine zuverlässige und anpassungsfähige Lösung für die Entwässerung. Seine robuste Konstruktion aus PE-HD, die tagwasserdichte Ausführung und die hohe Grundwasserbeständigkeit von 3000 mm stellen eine lange Lebensdauer sicher. Mit einer variablen Einbautiefe von 1653 bis 1902 mm und der Belastungsklasse A 15 / L 15 ist es vielseitig einsetzbar und erfüllt hohe Anforderungen an Stabilität und Funktionalität. Produktspezifikation Hersteller-Warengruppe: WG Technikträger Hersteller-Produktgruppe: Technikschacht LW1000 - Serienartikel Hersteller-Artikelnummer: 8740029 Werkstoff: Polyethylen (PE) Innendurchmesser Schaft: 800 Mit festem Schaft: nein Außendurchmesser Grubenboden: 1200 Mit Teleskop: ja Grubenbodenfarbe: schwarz Schaftfarbe: schwarz Teleskopfarbe: schwarz Belastungsklasse nach EN 13598-2: A-15 Mit Rückschlagklappe: ja Trinkwasserkonform nach UBA: Ja
