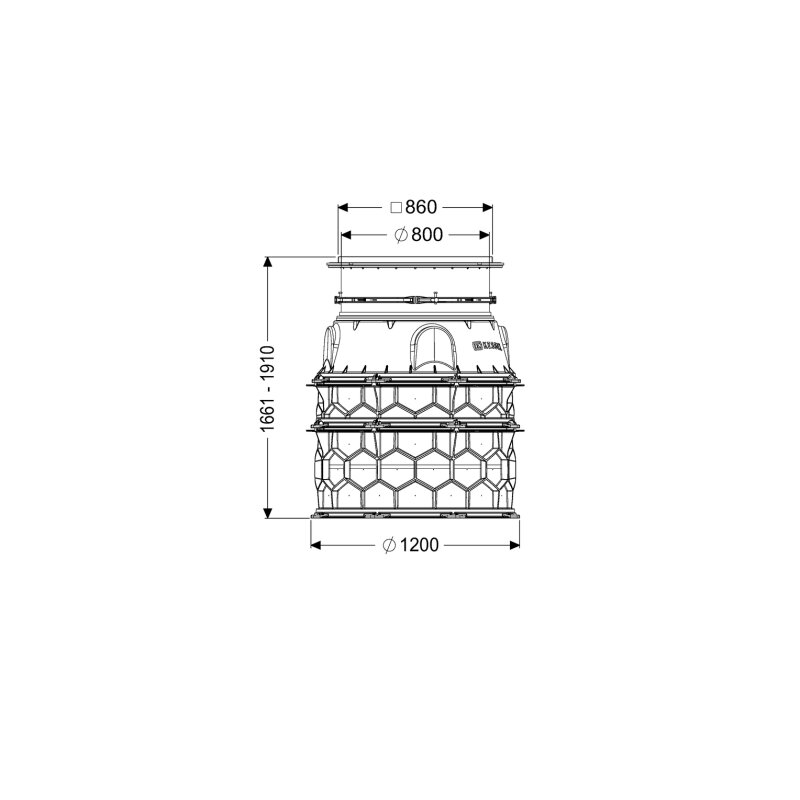

Kessel Lw 1000 Schachtmodul Bodenplatte, Lw 800, 1661-1910mm, Klasse K3

Kessel LW 1000 Schachtmodul Bodenplatte, LW 800, 1661-1910mm, Klasse K3 Das Kessel Schachtmodul LW 1000 Bodenplatte ist eine robuste und flexible Lösung für den Einbau ins Erdreich. Es ist für die Nassaufstellung konzipiert und bietet eine lichte Weite des Einstiegs von 800 mm sowie eine variable Einbautiefe von 1661 bis 1910 mm. Mit der Belastungsklasse K 3 eignet es sich für Anwendungen mit mittlerer Belastung, beispielsweise in technischen Schächten, die eine tagwasserdichte und grundwasserbeständige Installation erfordern. Wie ist das Schachtmodul aufgebaut und welche Materialien werden verwendet? Das Schachtmodul besteht aus dauerhaft beständigem Polyethylen (PE-HD) in schwarzer Farbe. Es ist mit allen erforderlichen Dichtungen und Verbindungskeilen ausgestattet, die eine sichere Abdichtung ermöglichen. Die Abdeckplatte aus Edelstahl ist eckig, befliesbar und verschraubt, was eine belastbare und optisch ansprechende Oberfläche bietet. Die Bodenbelaghöhe darf maximal 14 mm betragen. Das modulare KESSEL-Baukastensystem ermöglicht eine flexible Kombination von Zwischenstücken, Konus, teleskopischem Aufsatzstück und Abdeckung. Welche Funktionen und Eigenschaften bietet das Schachtmodul? Das Schachtmodul ist mit einem teleskopischen Aufsatzstück zur Höhenverstellung ausgestattet, das eine Anpassung der Einbautiefe zwischen 1661 und 1910 mm erlaubt. Die lichte Weite des Behälters beträgt 1000 mm, der lichte Durchmesser des Schachts 800 mm. Die maximale Anbohrung für Zuläufe ist DN 150. Das Modul ist tagwasserdicht und grundwasserbeständig bis 3000 mm ab Unterkante Bodenteil. Die Belastungsklasse K 3 nach EN 1253-1 sichert eine Belastbarkeit für mittlere Verkehrsflächen. Eine Rückschlagklappe ist vorhanden. Wie erfolgt die Montage und welche Zulassungen liegen vor? Das Schachtmodul wird in Teilen zur bauseitigen Montage geliefert, wobei Steighilfen bereits werksseitig vormontiert sind. Die Montage erfolgt in der Bodenplatte, wobei das modulare System eine flexible Anpassung an die jeweiligen Einbausituationen ermöglicht. Das Produkt entspricht der Norm EN 13598-2 und ist mit der Zulassung Z-42.1-527 versehen, was die Einhaltung relevanter technischer Anforderungen bestätigt. Technische Daten Einbautiefe: 1661 - 1910 mm Lichte Weite Einstieg (LW): 800 mm Lichte Weite Behälter (LW): 1000 mm Belastungsklasse: K 3 (EN 1253-1) Material: Polyethylen (PE-HD) Grundwasserbeständigkeit: 3000 mm ab Unterkante Bodenteil Zulauf max. Anbohrung: DN 150 Gewicht netto: 159,88 kg Abdeckung Material: Edelstahl Abdeckung Oberfläche: befliesbar Das Kessel Schachtmodul LW 1000 Bodenplatte bietet eine flexible und belastbare Lösung für technische Schächte im Erdreich. Mit seiner robusten Bauweise aus PE-HD, der teleskopischen Höhenverstellung und der tagwasserdichten Edelstahlabdeckung erfüllt es die Anforderungen an eine sichere und langlebige Installation. Die Belastungsklasse K 3 und die grundwasserbeständige Konstruktion machen es besonders geeignet für mittlere Verkehrsflächen und anspruchsvolle Einbausituationen. Produktspezifikation Hersteller-Warengruppe: WG Technikträger Hersteller-Produktgruppe: Technikschacht LW1000 - Serienartikel Hersteller-Artikelnummer: 8740032 Werkstoff: Polyethylen (PE) Innendurchmesser Schaft: 800 Mit festem Schaft: nein Außendurchmesser Grubenboden: 1200 Mit Teleskop: ja Grubenbodenfarbe: schwarz Schaftfarbe: schwarz Teleskopfarbe: schwarz Mit Rückschlagklappe: ja Trinkwasserkonform nach UBA: Ja
