Kessel Lw 1000 Schachtmodul Bodenplatte, Lw 800, 1668-1917mm, Klasse K3

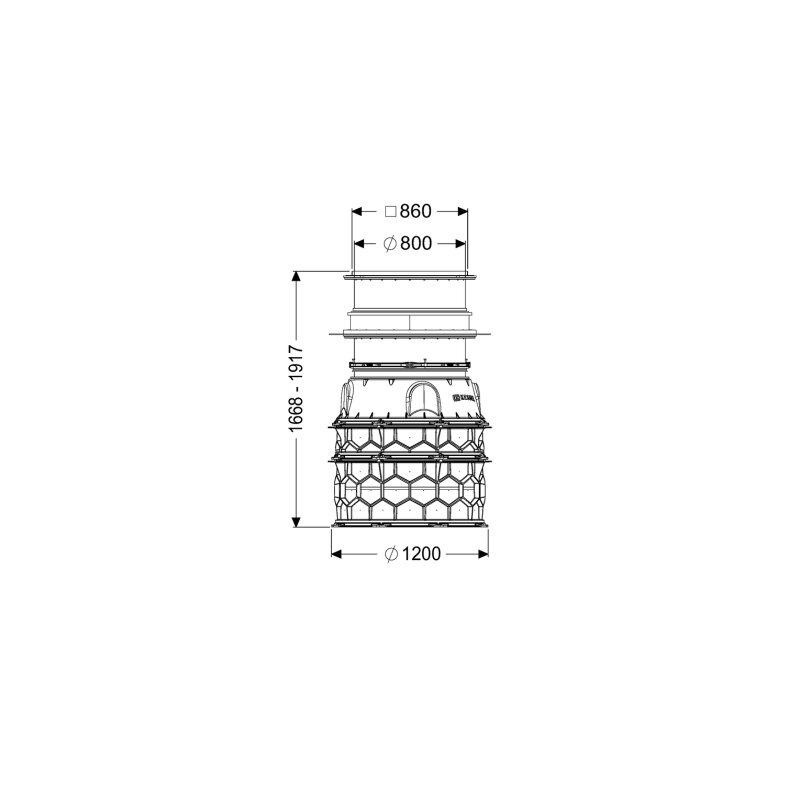

Kessel LW 1000 Schachtmodul Bodenplatte, LW 800, 1668-1917mm, Klasse K3 Der Kessel LW 1000 Schachtmodul Bodenplatte ist eine robuste und flexible Lösung für die Nassaufstellung. Konzipiert für den Einbau in die Bodenplatte, bietet dieses Modul eine variable Einbautiefe von 1668 bis 1917 mm. Mit einer lichten Weite des Einstiegs von 800 mm und der Belastungsklasse K 3 eignet sich das Schachtmodul für anspruchsvolle Anwendungen, bei denen hohe Stabilität und Dichtheit erforderlich sind. Wie ist das Kessel Schachtmodul aufgebaut und welche Materialien werden verwendet? Das Schachtmodul für die Nassaufstellung ist mit allen erforderlichen Dichtungen und Verbindungskeilen sowie einem Konus mit teleskopischem Aufsatzstück ausgestattet. Die Zwischenstücke aus dauerhaft beständigem Polyethylen (PE-HD) besitzen universale Anschlussmöglichkeiten. Durch das modulare KESSEL-Baukastensystem kann der Aufbau mit Zwischenstücken, Konus, Aufsatzstück und Abdeckung flexibel kombiniert werden. Die Abdeckplatte ist aus Edelstahl gefertigt, eckig geformt und mit einer befliesbaren Oberfläche versehen. Welche technischen Eigenschaften und Normen erfüllt das Schachtmodul? Das Modul entspricht der Norm EN 13598-2 und ist für die Belastungsklasse K 3 nach EN 1253-1 ausgelegt. Es ist tagwasserdicht und besitzt eine Zulassung nach Z-42.1-527. Die Grundwasserbeständigkeit beginnt ab einer Tiefe von 3000 mm unter der Unterkante des Bodenteils. Die Abdeckung ist verschraubt und für eine maximale Bodenbelaghöhe von 14 mm geeignet. Wie erfolgt die Montage und welche Abmessungen sind zu beachten? Das Schachtmodul wird in der Bodenplatte eingebaut und in Teilen zur bauseitigen Montage geliefert. Steighilfen sind bereits werksseitig vormontiert. Die Abmessungen des Moduls betragen 1200 mm in Länge und Breite. Die Einbautiefe ist teleskopisch von 1668 bis 1917 mm verstellbar. Die Abdeckplatte misst 860 mm in Länge und Breite bei einer Höhe von 79 mm. Welche Anschlussmöglichkeiten und Funktionen bietet das Schachtmodul? Der Grundkörper verfügt über eine maximale Anbohrung für Zuläufe mit einem Durchmesser von DN 150. Die lichte Weite des Behälters beträgt 1000 mm, der Einstieg hat eine lichte Weite von 800 mm. Das Modul ist mit einer Rückschlagklappe ausgestattet und verfügt über ein teleskopisches Aufsatzstück zur Höhenverstellung, was eine flexible Anpassung an die Einbausituation ermöglicht. Technische Daten Lichte Weite Behälter (LW): 1000 mm Lichte Weite Einstieg (LW): 800 mm Einbautiefe: 1668 - 1917 mm Belastungsklasse: K 3 (EN 1253-1) Material: Polyethylen (PE-HD) Abdeckungsart: Abdeckplatte eckig aus Edelstahl Abdeckungsmaße: 860 x 860 x 79 mm (L x B x H) Nettogewicht: 168,28 kg Grundwasserbeständigkeit: ab 3000 mm unter Unterkante Bodenteil Zulauf max. Anbohrung: DN 150 Dichtheit: tagwasserdicht Mit Rückschlagklappe: ja Das Kessel LW 1000 Schachtmodul Bodenplatte bietet eine zuverlässige und flexible Lösung für den Einbau in Bodenplatten. Gefertigt aus robustem PE-HD und ausgestattet mit einem teleskopischen Aufsatzstück, ermöglicht es eine variable Einbautiefe von 1668 bis 1917 mm. Die Belastungsklasse K 3 und die tagwasserdichte Ausführung mit einer lichten Weite des Einstiegs von 800 mm unterstreichen die hohe Qualität und Anpassungsfähigkeit dieses Moduls für anspruchsvolle Einbausituationen. Produktspezifikation Hersteller-Warengruppe: WG Technikträger Hersteller-Produktgruppe: Technikschacht LW1000 - Serienartikel Hersteller-Artikelnummer: 8740027 Werkstoff: Polyethylen (PE) Innendurchmesser Schaft: 800 Mit festem Schaft: nein Außendurchmesser Grubenboden: 1200 Mit Teleskop: ja Grubenbodenfarbe: schwarz Schaftfarbe: schwarz Teleskopfarbe: schwarz Mit Rückschlagklappe: ja Trinkwasserkonform nach UBA: Ja
