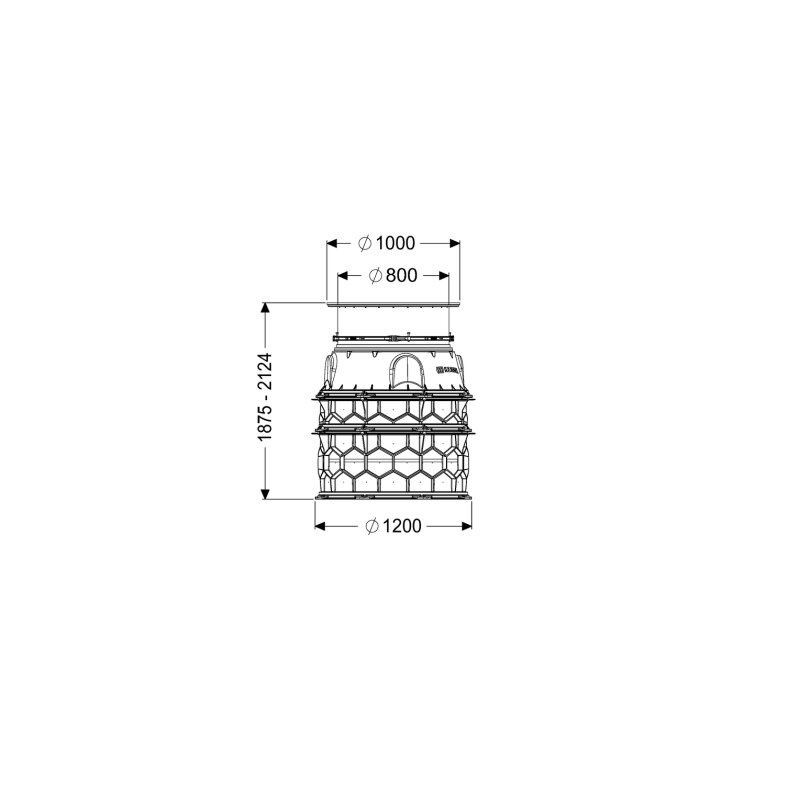

Kessel Lw 1000 Schachtmodul Bodenplatte, Lw 800, 1875-2124mm, Klasse K3

Kessel LW 1000 Schachtmodul Bodenplatte, LW 800, 1875-2124mm, Klasse K3 Das Kessel Schachtmodul LW 1000 Bodenplatte ist eine robuste und flexible Lösung für den Einbau ins Erdreich. Es ist für die Nass- oder Trockenaufstellung konzipiert und bietet eine variable Einbautiefe von 1875 bis 2124 mm. Mit einer lichten Weite des Einstiegs von 800 mm und der Belastungsklasse K3 eignet es sich für vielfältige Anwendungen, auch in Bereichen mit Verkehrslasten. Wie ist das Schachtmodul aufgebaut und welche Materialien werden verwendet? Das Schachtmodul ist aus dauerhaft beständigem Polyethylen (PE-HD) in schwarzer Farbe gefertigt. Es verfügt über montierte Steighilfen, die den Normen DIN EN 13101 und BGR 177 entsprechen und werksseitig vormontiert sind. Universale Anschlussmöglichkeiten werden durch Zwischenstücke aus Kunststoff ermöglicht. Die runde Abdeckplatte aus Edelstahl weist eine Breite und Länge von 960 mm sowie eine Höhe von 19 mm auf. Ihre Oberfläche ist rutschhemmend und die Abdeckung wird verschraubt. Welche Funktionen und Eigenschaften bietet das Schachtmodul? Das Schachtmodul ist für die Nass- oder Trockenaufstellung geeignet und gemäß EN 13598-2 tagwasserdicht. Die Höhenverstellbarkeit wird durch ein teleskopisches Aufsatzstück realisiert, das eine flexible Anpassung der Einbautiefe zwischen 1875 und 2124 mm ermöglicht. Mit der Belastungsklasse K3 nach EN 1253-1 ist das Modul für Verkehrslasten ausgelegt. Eine Grundwasserbeständigkeit von bis zu 3000 mm ab Unterkante Bodenteil ist gegeben. Wie flexibel ist das KESSEL Baukastensystem? Das Kessel Schachtmodul ist Teil eines modularen Baukastensystems, das eine flexible Kombination von Zwischenstücken, Konus, Aufsatzstück und Abdeckung ermöglicht. Die universellen Anschlussmöglichkeiten der Zwischenstücke aus Kunststoff erleichtern die Anpassung an verschiedene Einbausituationen. Das Modul wird in Teilen zur bauseitigen Montage geliefert, wobei die Steighilfen bereits vormontiert sind. Welche Normen und Zulassungen erfüllt das Schachtmodul? Das Schachtmodul entspricht der Norm EN 13598-2 und besitzt die Zulassung Z-42.1-527. Die montierten Steighilfen erfüllen die Anforderungen der DIN EN 13101 und BGR 177. Die Abdeckung ist nach EN 1253-1 klassifiziert und entspricht der Belastungsklasse K3. Die tagwasserdichte Ausführung sorgt für eine zuverlässige Abdichtung gegen eindringendes Wasser. Technische Daten Einbausituation: Einbau ins Erdreich Einbautiefe: 1875 - 2124 mm Lichte Weite Einstieg (LW): 800 mm Lichte Weite Behälter (LW): 1000 mm Material: Polyethylen (PE-HD) Belastungsklasse: K3 (EN 1253-1) Grundwasserbeständigkeit ab Unterkante Bodenteil: 3000 mm Abdeckung Material: Edelstahl Abdeckung Durchmesser: 960 mm Gewicht netto: 155,32 kg Das Kessel Schachtmodul LW 1000 Bodenplatte stellt eine robuste und flexible Lösung für den Einbau von Technikschächten im Erdreich dar. Mit seiner belastbaren Konstruktion aus PE-HD, der tagwasserdichten Ausführung und der variablen Einbautiefe von 1875 mm bis 2124 mm durch das teleskopische Aufsatzstück ist es für vielfältige Einsatzbereiche geeignet. Die Kombination aus langlebigem Material und einer rutschhemmenden Edelstahlabdeckung mit Belastungsklasse K3 sorgt für Sicherheit und Beständigkeit im Betrieb. Produktspezifikation Hersteller-Warengruppe: WG Technikträger Hersteller-Produktgruppe: Technikschacht LW1000 - Serienartikel Hersteller-Artikelnummer: 8740128 Werkstoff: Polyethylen (PE) Innendurchmesser Schaft: 800 Mit festem Schaft: nein Außendurchmesser Grubenboden: 1200 Mit Teleskop: ja Grubenbodenfarbe: schwarz Schaftfarbe: schwarz Teleskopfarbe: schwarz Mit Rückschlagklappe: ja Trinkwasserkonform nach UBA: Ja
