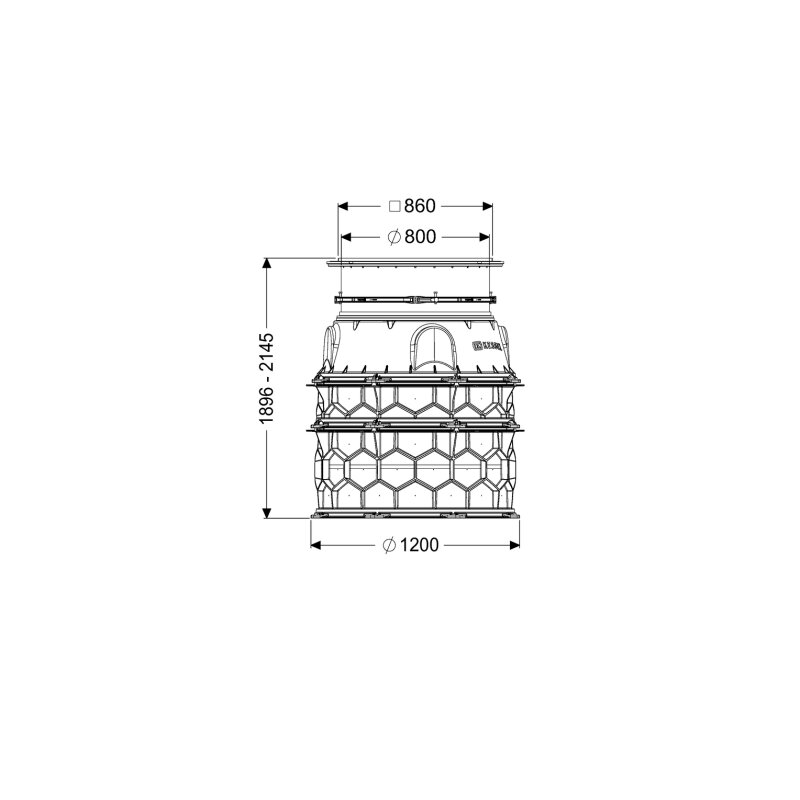

Kessel Lw 1000 Schachtmodul Bodenplatte, Lw 800, 1896-2145mm, Klasse A 15

Kessel LW 1000 Schachtmodul Bodenplatte, LW 800, 1896-2145mm, Klasse A 15 Das Kessel Schachtmodul LW 1000 Bodenplatte ist eine robuste und flexible Lösung für den Einbau ins Erdreich. Es ist für die Nass- oder Trockenaufstellung geeignet und bietet eine Einbautiefe von 1896 bis 2145 mm. Mit einer lichten Weite des Einstiegs von 800 mm und der Belastungsklasse A 15 ist dieses Modul vielseitig einsetzbar und Teil des modularen KESSEL-Baukastensystems. Wie ist das Schachtmodul aufgebaut und welche Materialien werden verwendet? Das Schachtmodul besteht aus dauerhaft beständigem Polyethylen (PE-HD) in schwarzer Farbe. Es ist mit montierten Steighilfen nach DIN EN 13101 und BGR 177 ausgestattet, die werksseitig vormontiert sind. Alle erforderlichen Dichtungen und Verbindungskeile sowie ein Konus mit teleskopischem Aufsatzstück sind enthalten. Die Zwischenstücke aus PE besitzen universale Anschlussmöglichkeiten. Die Abdeckplatte ist eckig, aus Edelstahl gefertigt, besitzt eine rutschhemmende Oberfläche und wird verschraubt befestigt, was eine sichere Verriegelung ermöglicht. Welche Abmessungen und technischen Merkmale zeichnen das Modul aus? Das Modul hat eine Länge von 1200 mm und eine Breite von 1200 mm. Die lichte Weite des Behälters beträgt 1000 mm, während die lichte Weite des Einstiegs 800 mm misst. Die Einbautiefe ist variabel zwischen 1896 und 2145 mm, was durch das teleskopische Aufsatzstück ermöglicht wird. Das Netto-Gewicht des Moduls beträgt 166,43 kg. Es ist tagwasserdicht und bietet eine Grundwasserbeständigkeit von 3000 mm ab der Unterkante des Bodenteils. Der maximale Zulauf für Anbohrungen beträgt DN 150. Welche Normen und Zulassungen erfüllt das Schachtmodul? Das Schachtmodul ist nach der Norm EN 13598-2 gefertigt und besitzt die Zulassung Z-42.1-527. Die Belastungsklasse A 15 nach EN 124 ermöglicht eine sichere Nutzung in Bereichen, die von Fußgängern und Radfahrern frequentiert werden. Technische Daten Einbautiefe: 1896 - 2145 mm Lichte Weite Einstieg (LW): 800 mm Lichte Weite Behälter (LW): 1000 mm Belastungsklasse: A 15 (EN 124) Material: PE-HD Abdeckung Material: Edelstahl Abdeckung Breite: 950 mm Abdeckung Länge: 950 mm Netto-Gewicht: 166,43 kg Grundwasserbeständigkeit: 3000 mm ab Unterkante Bodenteil Das Kessel Schachtmodul LW 1000 Bodenplatte bietet eine langlebige und anpassungsfähige Lösung für den Einbau ins Erdreich. Mit seiner variablen Einbautiefe von 1896 bis 2145 mm, der Belastungsklasse A 15 und der tagwasserdichten Konstruktion aus PE-HD mit einer verschraubten Edelstahlabdeckung, ist es für vielfältige Anwendungen konzipiert und sichert eine zuverlässige Funktion. Produktspezifikation Hersteller-Warengruppe: WG Technikträger Hersteller-Produktgruppe: Technikschacht LW1000 - Serienartikel Hersteller-Artikelnummer: 8740040 Werkstoff: Polyethylen (PE) Innendurchmesser Schaft: 800 Mit festem Schaft: nein Außendurchmesser Grubenboden: 1200 Mit Teleskop: ja Grubenbodenfarbe: schwarz Schaftfarbe: schwarz Teleskopfarbe: schwarz Belastungsklasse nach EN 13598-2: A-15 Mit Rückschlagklappe: ja Trinkwasserkonform nach UBA: Ja
